Предлагам да заковем темата, и да слагаме снимки и описания на най-смахнатите къси съединения, които някой е виждал и документирал.

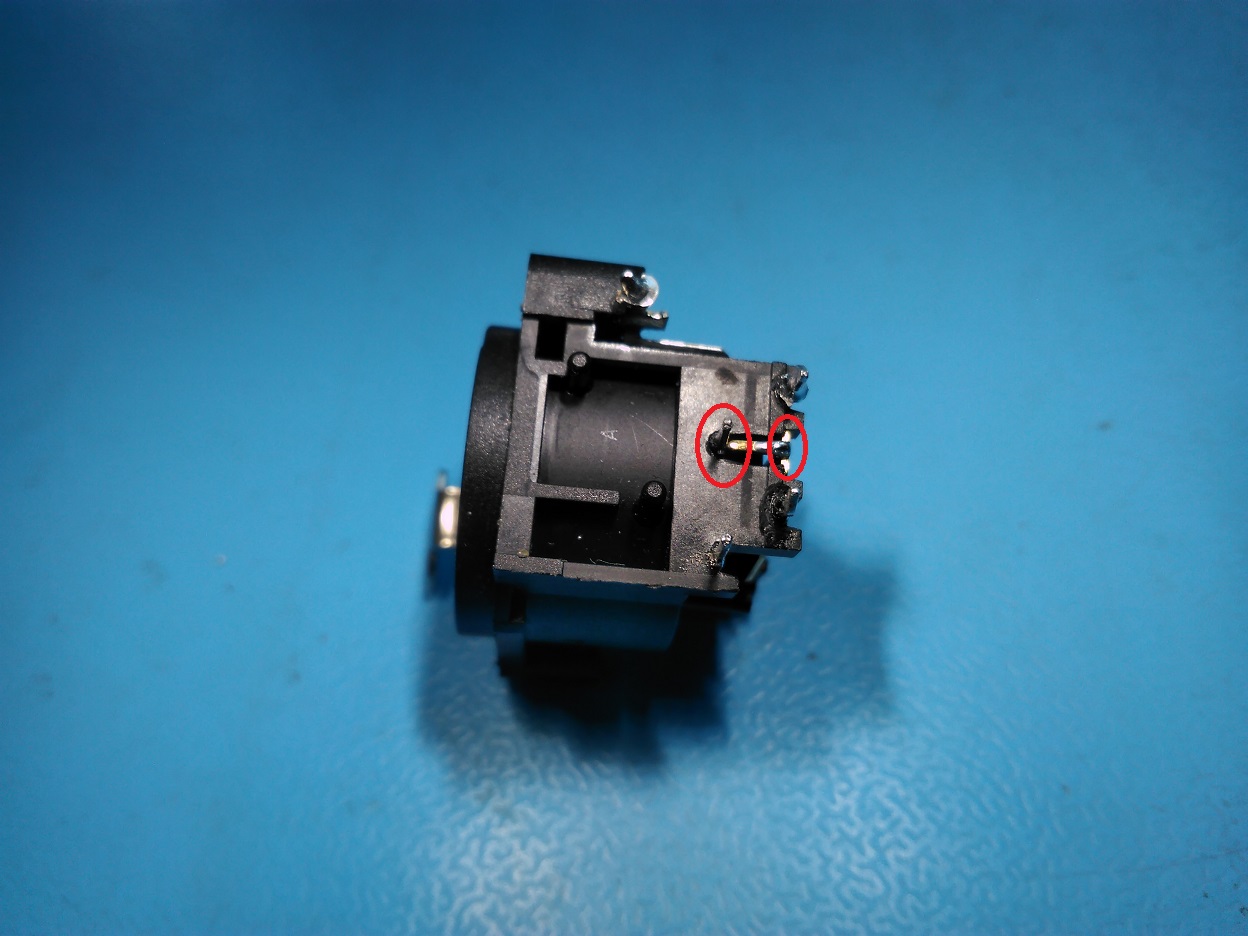

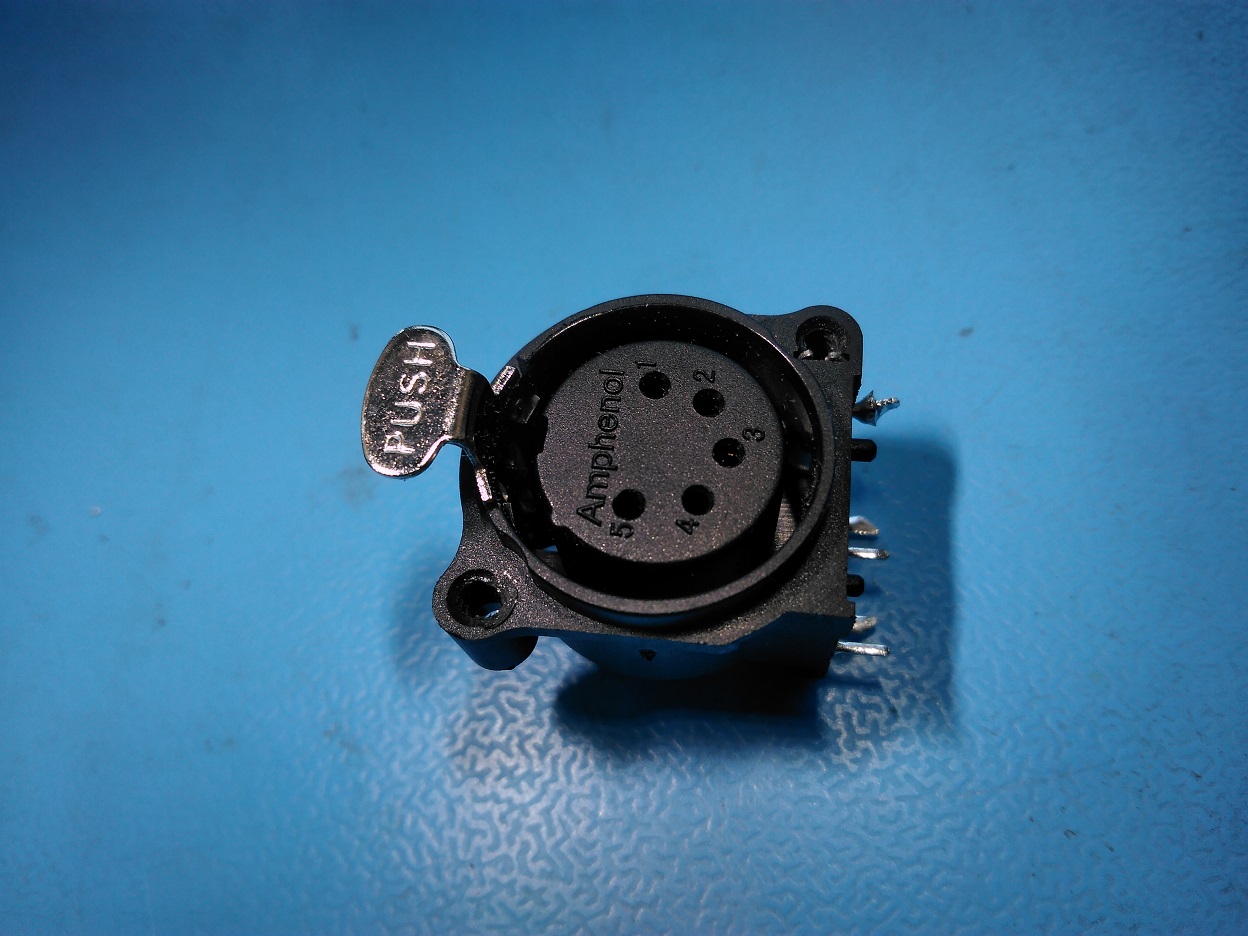

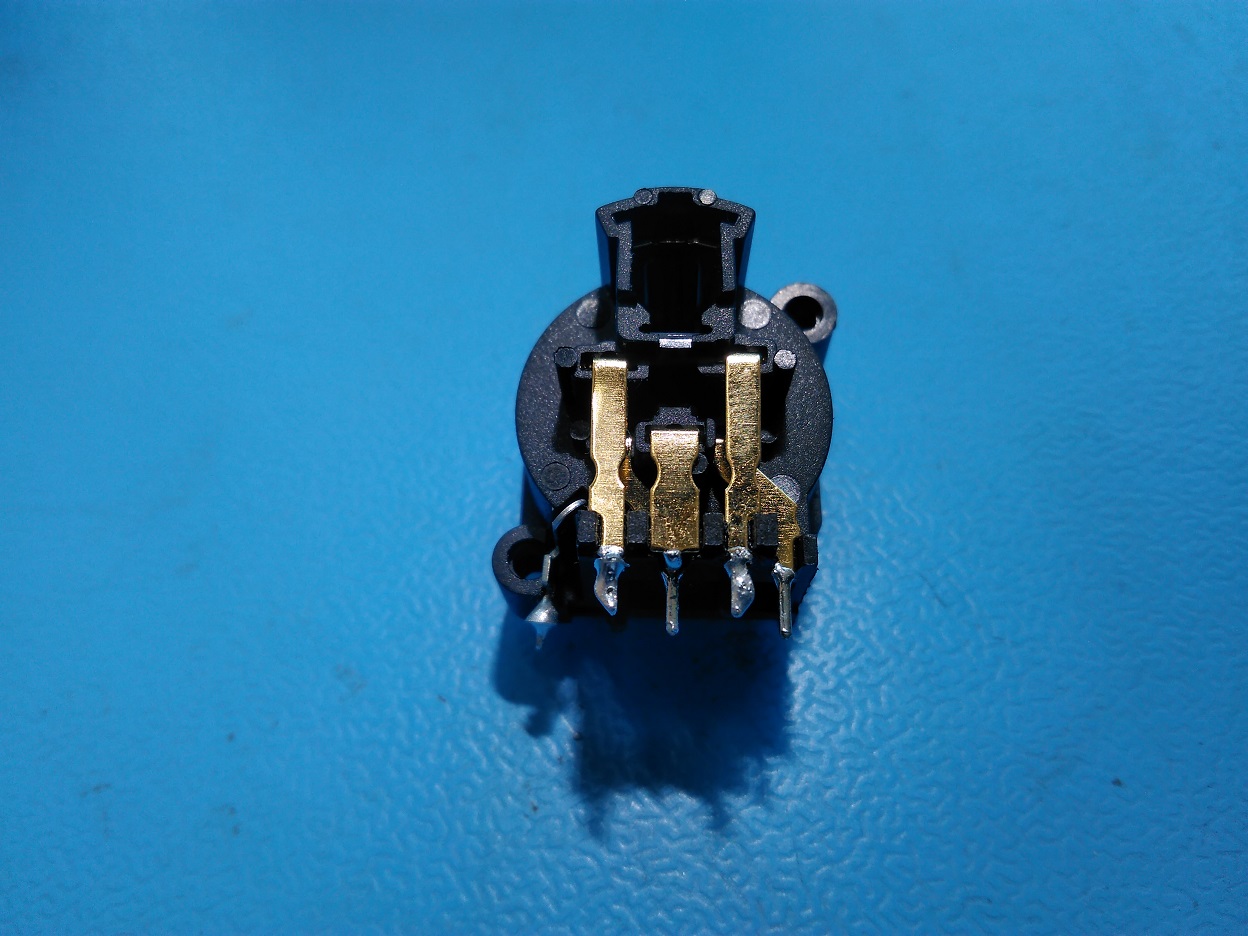

Като за начало - един XLR конектор, при производството някой му е подгънал крачето, което окъсява плюс и минус, и понеже на платката са 4 конектора, които са свързани паралелно се наложи да ги вадя един по-един. Е, разминах се само с 3 от 4

Ааа, твойто е много късо, бре!
Пък най-дългото късо съединение отдавна е вписано в Гинес (бирата, де)

явно темата не става

Екстра си е темата, ама ни сварваш неподготвени. А и такива работи не се случват всеки ден.

Може и по-дълги, може и по-драматични, може и по-овъглени - не се стеснявайте

Ами не че не става, но аз се сетих за един съвсем друг случай:
Едно радио "Селена" не му работеха АМ обхватите. Оказа се, че където е зачистена лаковата изолация на проводника на една от МЧ бобините, се е окислила (позеленяла) и прекъснала, защото не е калайдисана докъдето е оголена.
Ама нали темата е за късо, а и като ти гледам куплунга не е от битова електроника.
Мога да разправям и за един сотаджийски случай, в който МУК (МКД) контакт вместо късо, контакта не даваше хубав контакт. Монтиран на външна врата, окислил се след няколко години вярна работа. Уж добре пуска се сота и след няколко минути - половин час почва да прави аларма. Пусто мерихме с колегата не можем да разберем какво е. Накрая направих нещо което не ни бяха учили да правим във фирмата, но забодох волтметър на входа на зоната и хванах че напрежението плавно пълзи нагоре. То нали си има балансен резистор и при затворена зона трябва да е 1/2 Vcc. Във фирмата ни бяха обяснили нормално отворени/затворени входове. Но думата опорно и компаратор не ги чух там на обучението. Ама на омметър затваряше веригата. И така моя личност от любопитство знаеше колко е напрежението на клемата при затворена зона. Установих, че контакта се е окислил, защото напрежението се повишаваше постепенно...
Като цяло от практиката съм установил, че всички измервания в електрониката може да се правят само с волтметър/осцилоскоп. Закачаш масата на маса и мериш по схемата. То и на старите телевизори имаше по схемите напрежения в контролни точки.
И ето не е по-темата, но случая с МУКа е най-халтавото късо съединение

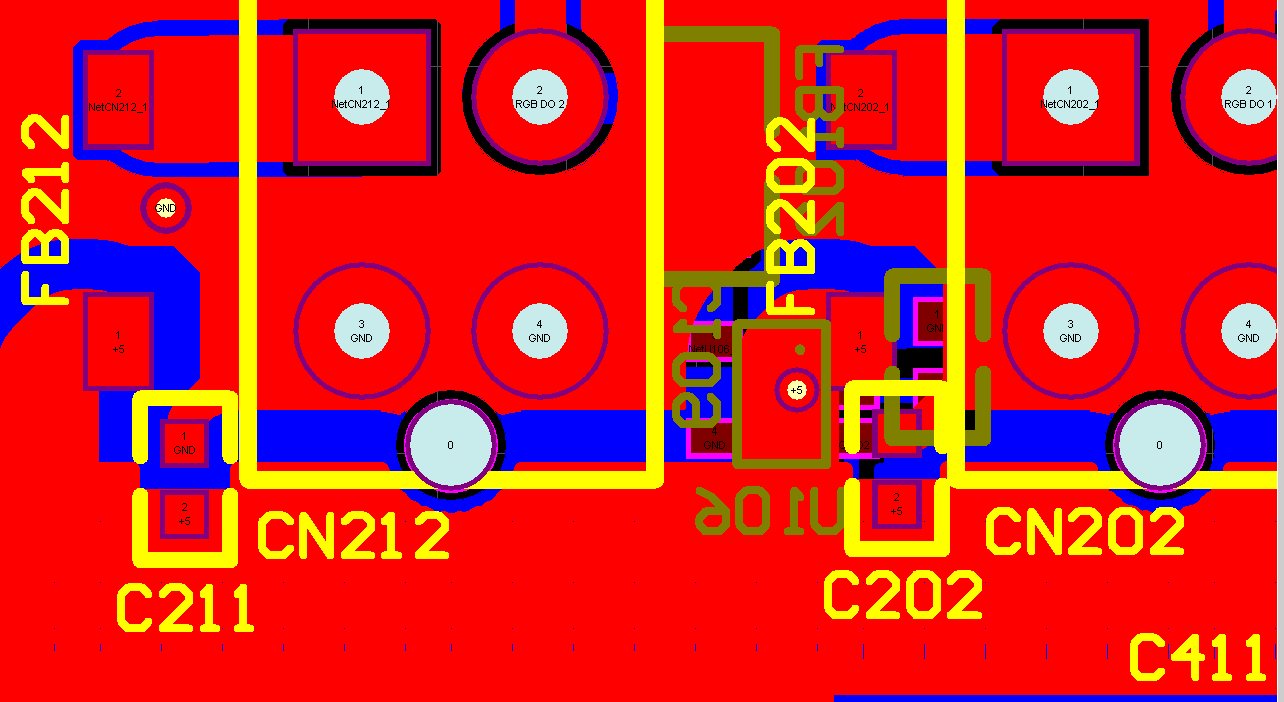

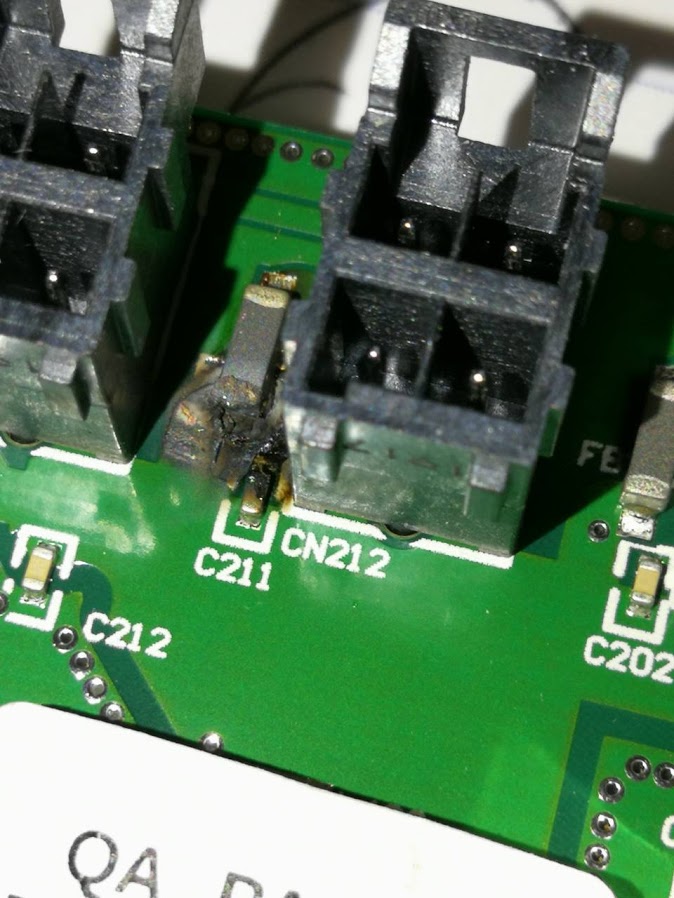

Е в този случай ето едно от вчера, ама късо ли е , дълго ли е .. .не мога да разбера, не съм го виждал на живо само на снимка. Тов акоето е било приживе е същото като от дясно. Снимка от обратния ъгъл щеше да е по-полезна но това са ми дали. ей на и PCB-то, нищо особено няма там, едни 5 V. Това което е горяло изглежда да е пътечката към дросела, само не ми е ясно защо е горяла тя а дросела изглежда по здрав. Казват и кабелите се били загрели, това звучи като късно на 5-те от конектора, не е да не се случва, ама доста дълго късо ще да е било за да не изключи DC/DC конвертора,той изключва към 30А някъде, то на 5 V .. може ако са им били много дълги кабелите. Ама следващият въпрос, тоя дросел беше 6А или 10А нещо такова, защо не се е опекъл най-вече той.
И една друга хипотеза, да е започнало от дросела, да се е поразпаднал и да е окъсил с асата отдолу .. ама тогава пак тока щеше много да скочи и импулсното да изключи ... както и да е, странно нещо, най-вероятно резултат от късо.
Иначе имам едни снимки от които а ти настръхне косата, ама не са ми на компа а някъде по дисковете в БГ, все от хубави къси по силови вериги, като да окъсиш батериите на 200 kVA UBS с ключ, това го направих собственоръчно, не знам как се завъртях, къде гледах но точно си мислех ей сега не е добре да става късо щото бях на последните акумулатори и .... добре че ключа беше малък, поизпари се от единия край, опърли ми козинката на ръката и така, но имам къде по-страшни кадри.

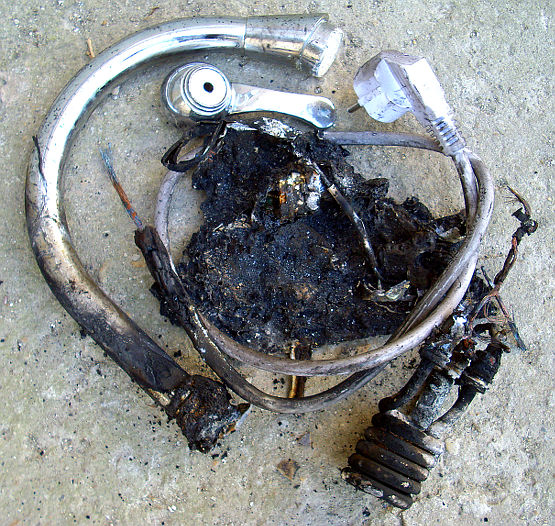

Проточното бойлерче на село дало на късо, най-вероятно по време на априлския сняг. Добре, че паднало в добрата стара циментова мивка, иначе щеше да окъси цялата къща и тези на комшиите.
Пък ако не беше спряна водата щеше да се получи едно мнооого дълго късо.
Иначе е в гаранция, ама все забравям да го занеса за рекламация.

Искам да ви кажа че изобщо не се класирате с вашите аматьорски изпълнения.

Сещам се за една платка която правих преди много години. По схема не беше така, но явно при опроводяването съм проявил творчество.
Виртуална схема: единия пин на 220, предпазител, другия пин за 220. Имаше и писти които отвеждат тоците към останалата част от схемата.

Предполагам, че си го отремонтирал бързо

това... не е късо - по-скоро късо в главата на китайците

Литиева батерия 18350, искам им мостра със и без защита от късо
Без защитата - размера ОК
Със защитата - 3мм повече, но пак надписана 18350...

Казвам им - така не може. Те - ами ще направим дължината стандартна, но
ще увеличим диаметъра. Аз - ама така не може...хем да пише 18350, хем различни размери...

Няколко мои творби от HWBG форума:

-----------------------------------

Моя позната ме помоли да й поправя LCD мониторa Philips 190V6FB-00, 9-годишен, който сам си бил показвал OSD менюто. Отварям, оглеждам за замърсяване или механичен проблем, който да натиска бутон - няма. Извадих платката с бутоните отстрани и хоп - менюто пак се появява. Освен пуканките, няма какво друго да е. Свалям заподозрения бутон, меря - няма късо. Разглобих го, изглеждаше нормално. Да, ама по някаква странна причина вътре пластмасата беше се метализирала и придобила нестабилна проводимост, която периодично "натискаше" бутона. Смених всичките седем бутона и приключих случая.
-------

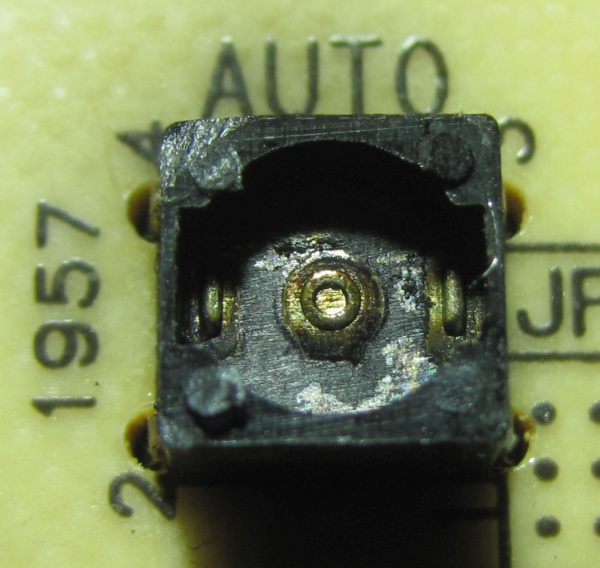

На модел Philips 190V6FB, произведен година 2005, през 2014/01 сменях подути кондензатори в захранването, а през 2014/10 всичките бутони-пуканки на предния панел. Вътре се появява метализация и дава контакт:

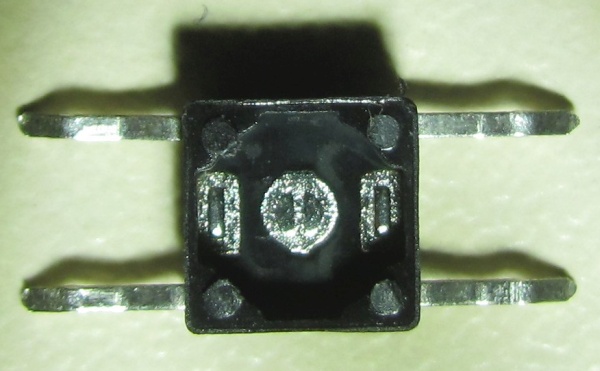

Смених всичките бутони, за да няма следващи изненади. За сравнение ето как изглежда нов бутон:

-----------------------------------

Веднъж през ученическите години си сглобих стерео тонкоректор за ниски и високи честоти. Направих си печатна платка, запоих потенциометрите, проверих за грешки. Пускам и опс! - единият канал не регулираше добре една от честотните ленти. Гледах от всички страни, проверих отново и отново схемата, мерих потенциометрите и нищо, никакви улики. Писна ми и го оставих за друг път. На следваща сесия не помня платката ли се удари от масата, с мултицета ли разръчках едни повърхностно монтирани проводници около изводите на потенциометрите. Резултатът беше, че от някъде се изсули едно топче припой. Пускам, пробвам - всичко работи. Гадината се е набутала някъде на сянка, давала ми е късо съединение, прецаквала ми е работата и то защото не съм огледал и не съм я разкарал по-рано.

-----------------------------------

Мой роднина имаше CRT телевизор Sony Trinitron от корекомските. Както обикновено за марката, беше работил дълго и безпроблемно, но трябваше да му добавим приставка за звук (или тунер за S band може да е бил). Качваме го на кола, возим го през половин София до у нас, където му отварям задния капак, за да се започва работата. Маа му стара, съжалявам, че нямаше цифрови апарати тогава, за да го снимам за спомен. По платката имаше пръснати около десетина карфици. Хората са слагали разни кутийки върху телевизора, вероятно някоя се е разсипала и през вентилационните отвори карфиците са се вмъкнали вътре. Не знам какъв късмет е извадило това Sony нито една карфица да не допре някъде и да даде накъсо, дори и след возенето с кола и прилежащите сътресения. Може самураите да са му избачкали някоя магия за здраве и късмет.

-----------------------------------

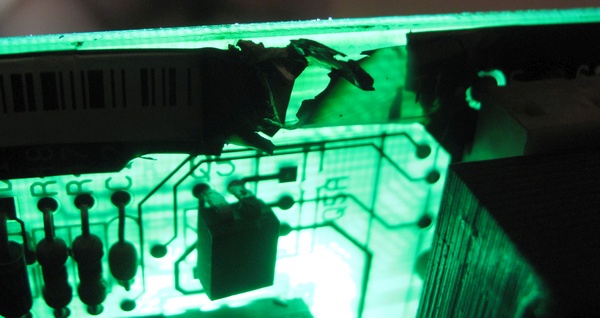

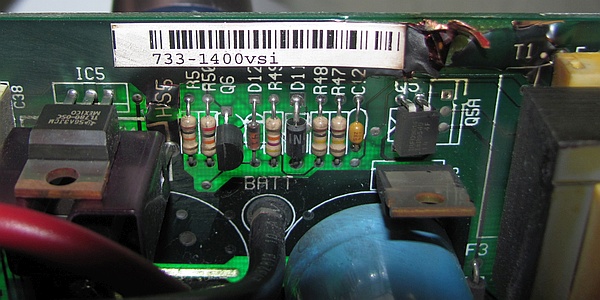

Модвах си един APC UPS - допълнителен вентилатор за охлаждане на горния капак. По време на монтажа прескочих каквото пише в дебелите книги "Изключвайте електрозахранването" и т.н. доказани обезболяващи средства и нахлузих металния капак. Плюса на акумулаторите окъси където на него му хареса и платката цъфна:


Закърпих изгорялото, но явно нещо сериозно бях усмъртил, та в специализиран сервиз не можаха да го поправят и сега е паметник.

-----------------------------------

А аз се сещам като бях вързал първия си Weller TCPS поялник към 220V (или нещо подобно по напрежение) вместо към 24V и се чудех що тая гад се нажежи до червено. В ранните години на демокрацията си бях купил само поялника+кабела от наш магазин за електроника, явно се е водел резервна част в някое предприятие, та му организирах самоделен трансформатор. Интересното е, че нагревателят оживя след издевателството и си го ползвах не помня още колко време.

Ами да, в Аляска заваряват с акумулатори. Иначе бойлерчето на Бонго най ме кефи.
А пуканките може да са се метализирали, ако е имало искрене. Малко нелогично явно тока им е много или напрежението високо. Или са просто дефектни.

Е колко да е тока/напрежението в контролните пинове на процесора в монитора? По-скоро са си били боХлуци.

Да най-вероятно
