w е елементът под въпрос и насищам липсващи елементи и в веригата на Hall sensor-а е тоз загадъчен двукрак елемент с `ф`означение-търсенето това изкара- Dynamic Model of PWM plus Phase-Shift (PPS) Control Bidirectional ...

ф= Φ+ ... ω ω ω ... =0.5Ω,. R s. =0Ω，Cc1=13.3uF, L ... f=100 kHz, L. 1. =4uH, Cc1=13.3uF, L ... =0.3Ω, Rs=0.5Ω. Duty cycle D=NV ...или е друго нещо Question

На wire как му се викаше?

мислиш,че онова до резистора вляво е жица .....w1 ...е надписан,но по загадъчно ми е какъв елемент пишат по платките с `ф`-- с+му е означен извода вързан на 1 от фазите на статора

Има едни Fuse resistors които доста често ги слагат по разни платки(признавам си и аз ползвам такива на доста места ) това най вероятно е такова.

Пример:
http://www.panasonic.com/industrial/components/pdf/AOB0000CE3.pdf

товва за първия или втория въпрос го пишеш щото конкретно ``ф``е надписа,а не F

Аз лично не успях да видя къде точно има компонент с надпис "ф".

Или може би в това е загадката - открийте "ф"-то

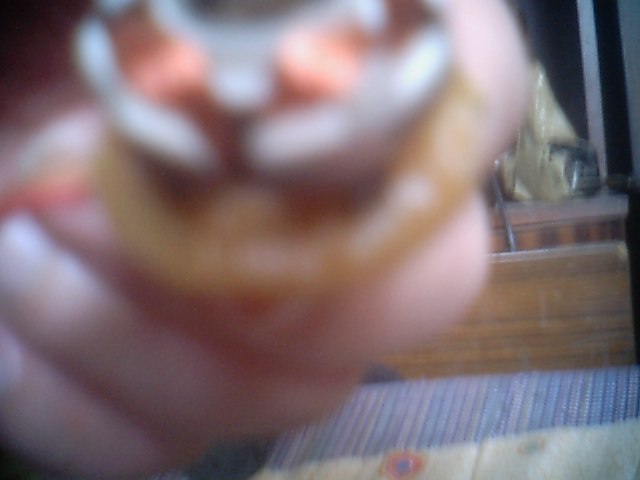

уф,абе с това снимами е без макро-значи,той подава 5в. на хал сензора DN835

На какво си батка - трева или нещо друго??? Че нищо не ти се разбира !

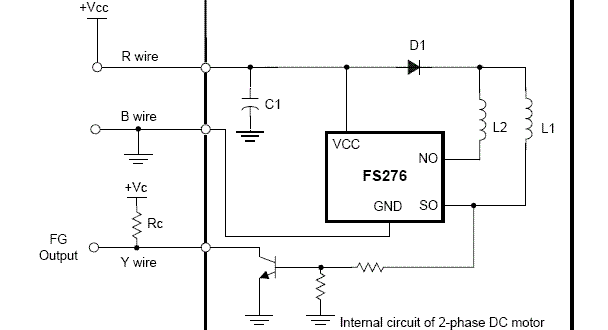

нейсе разгадах схемата,но не пишат нищо за транзистора CYD277 series Hall-effect switch IC is a kind of one-chip semiconductor integrated circuit, which is composed of a reverse voltage protector, a precise voltage regulator, Hall voltage generator, a differential amplifier, Schmitt trigger, a temperature compensator and an open-collector output on a single silicon chip. The main characteristics are wide operating voltage range, high sensitivity to magnetic field, good load-carrying and reverse protection abilities. It is the best component for brushless fan, because its load-carrying ability is up to 400mA with complementary output.

Сложи BC337 - ще можеш и някое реленце да управляваш.
Хайде сега питай първо за единия после и за другия базов резистор за да ти кажа, че и с 2х4.7 кОма пак ще върви.

мЕрСИ - резисторите ги пишат по стойност и ги налепих какъв е кода на транзистора,написан в\у него,да го търся по разните платки от тв-та,и др ел-ка

Какъвто намериш, стига да е NPN.

ГрЕДА - BC337 базата му е 2-ри извод,а при мен той е изход на схемата,демек да му кръстосам краката и да го слагам или как http://www.google.bg/url?q=http://docs.google.com/gview%3Fa%3Dv%26q%3Dcache:jeWJYdggTKcJ:www.datasheetcatalog.org/datasheet/philips/BC337_3.pdf%2BBC337%26hl%3Dbg%26gl%3Dbg&ei=p3iOSvvTFIKD_Abf0aXoDQ&sa=X&oi=gview&resnum=3&ct=other&usg=AFQjCNFS1iJ2EXLroPgR0skPc9kJVUNrvw

Мии, тури нещо с крака BCE а не EBC тогава. Пък и предполагам, че до релета няма да опреш.
А бе приятел дето може да запоява нямаш ли?

намерих с1815 нпн е ,но как да зная дали е здав с омметъра беше нещо-TESTING TRANSISTORS
Assuming you know if the transistor is NPN or PNP, and assuming you know where B, C, and E are, then just test the B-C junction and the B-E junction as if they were standard diodes. if one of those junctions is a "bad diode", then the transistor is bad.

Also, check the resistance from C to E using a higher Ohms scale (say, the 2 Meg scale). Be sure your fingers don't touch the metal test points or you will just measure your skin resistance.

If the transistor is good, you should get an open-circuit reading from collector to emitter. NOTE: the above assumes silicon. With germanium transistors you may measure a high resistance from C to E

при мен-на 2 Meg scale нищо не мери както и да въртя сондите

на 200 ома само м\у К и б мери 10ома

на 2000-760 ома показва м\у К-ком и б

като да е здрав а...
