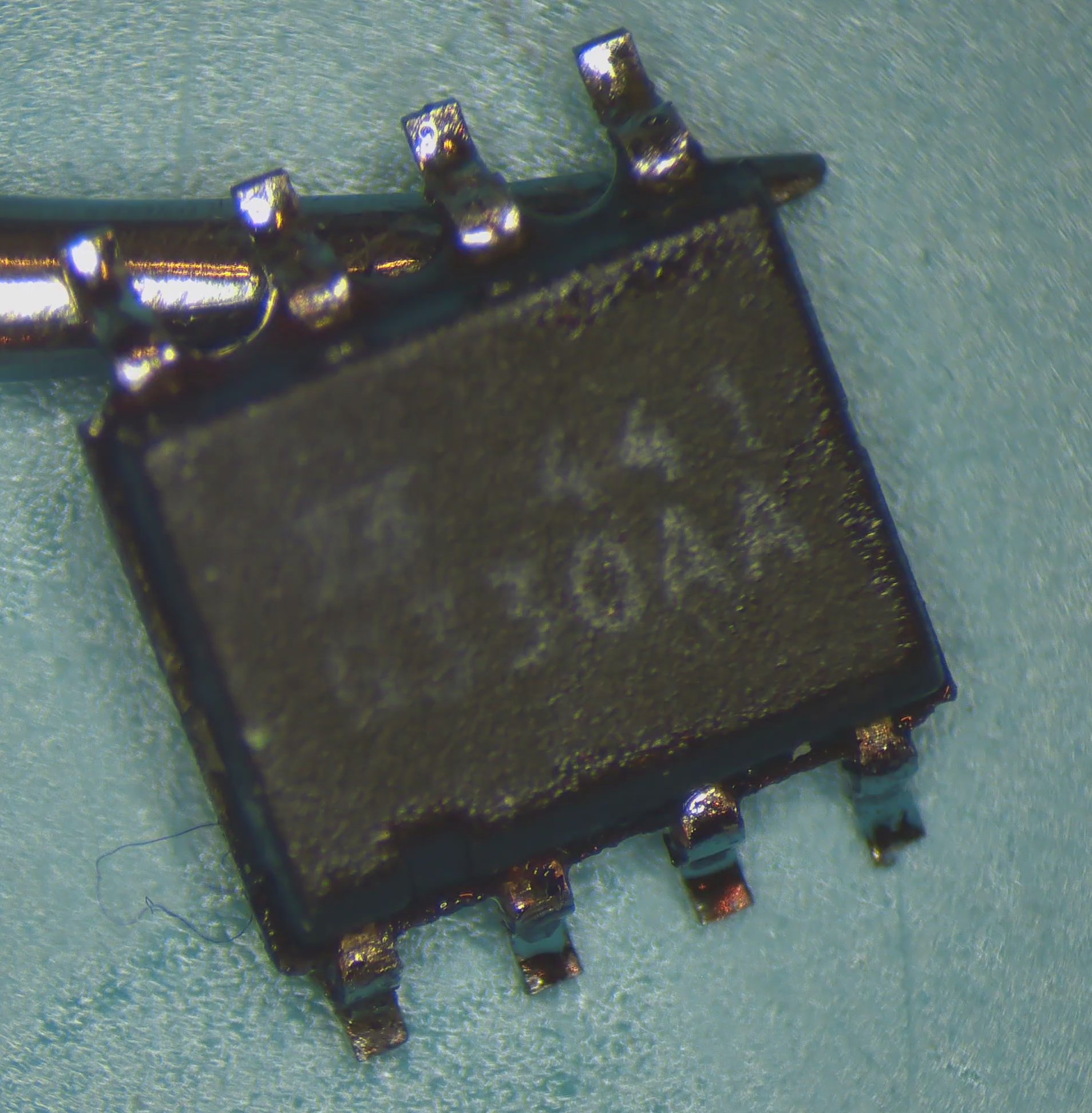

Една възможност е LF441, не съм свалил още схемата, но ми изглежда да е на входа на усилвател който работи до към 100 Mhz, а 441 е бавен, сега не е невъзможно да е офсет коменсация ... но ако някой се сеща какво друго може да е ... логото ... абе намязва на линеар ама малко въображение трябва. Първи ред 441, втори ред G330AA или 6330AA малко ми е трудно да определя, повече клоня за G. На гърба пише пилипини C17-114 което предполагам е дата код.

Свалих схемата, със сигурност не е LF441.
1 - In -
2 - +Vcc
3 - In+
4 - NC
5 - balance (-Vee ???)
6 - Out
7 - balance
8 - NC
Специфична е и маркировката на 1-ви крак, жлеба между 1-ви и 2-ри. Странни крака, няколко пъти мерих но това е, интересно че няма отрицателно захранване ... или по-скоро отрицателното захранване е направено странно, може би 5 е отрицателното а 7-ми само е баланс. По схема -Vee през 50- Ом тример отива на 5-ти, а 7-ми е свързан на плъзгача. Но ако е така тов аби било странен начин за компенсация.

p.s. това много вероятно го има в някои от по-дъртите скопове на тек, цялото нещо е тяхно сони -тек ама като гелдам основно тек в тази част. Атенюатора е техен, схемата около него е сходна с други скопове, предполагам и тоя чип са го използвали често.

Мдаааа той човек вижда каквото очаква ... това май е двойка транзистори сега видях маркировката на платката и е Q, т.е. може би JFET

най вероятно е двойка транзистори, в такива схеми често ги ползват
логото прилича на силиконикс
а транзисторите вероятно са тези
http://www1.futureelectronics.com/doc/C ... 441-LF.pdf

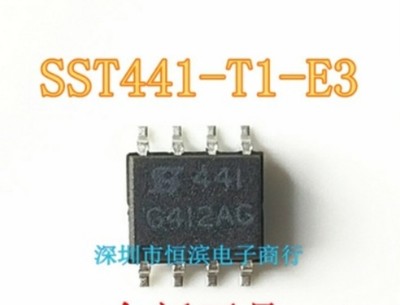

Мда, май го открих https://i.ebayimg.com/images/g/BCAAAOSw ... s-l400.jpg
SST441, има го на Vishay и на Linear Systems ...

Писали сме заедно, да успях да го изровя, но оригинала може би е на Vishay

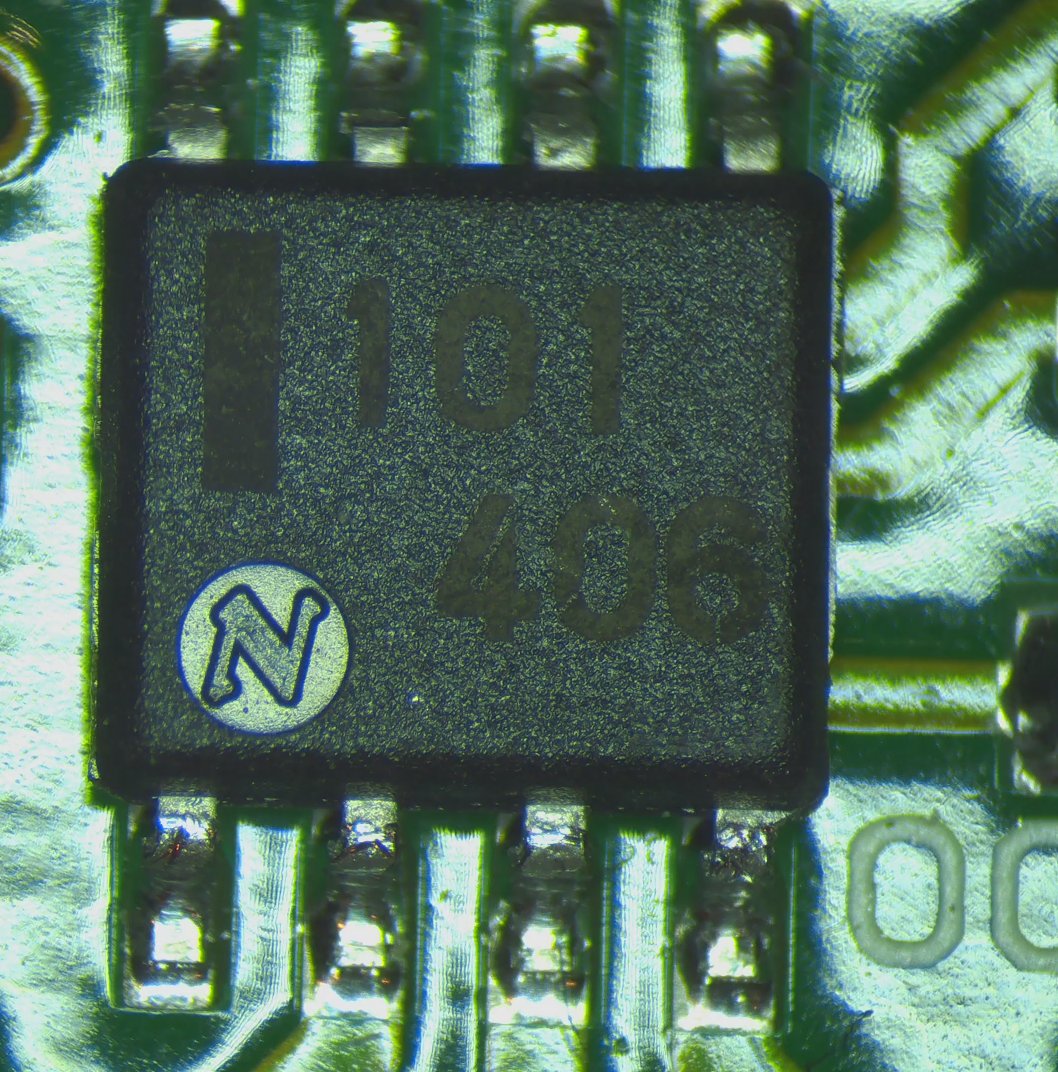

Тъй ... епизод 2, SO-8 чип на edit ... NEC не National, логично е да е PGA, аналогов умножител, нещо такова, трябва да е поне 100на Mhz. Маркировка първи ред 101 / втори ред 406. Издърпах някакъв техен хандбук от 80-те ама още се OCR-ва, а и я го има вътре я не.

LM101

е няма как да е това, 1-ви, 4-ти са сигнали, ще гледам утре пак, но 101 не пасва някак. Не съм свалил още цялата схема, стигнах до тоя, освен всичко друго това работи поне до 60 Мхц

Еее нищо де, не се ядосвай Само предположих, и то от телефона...

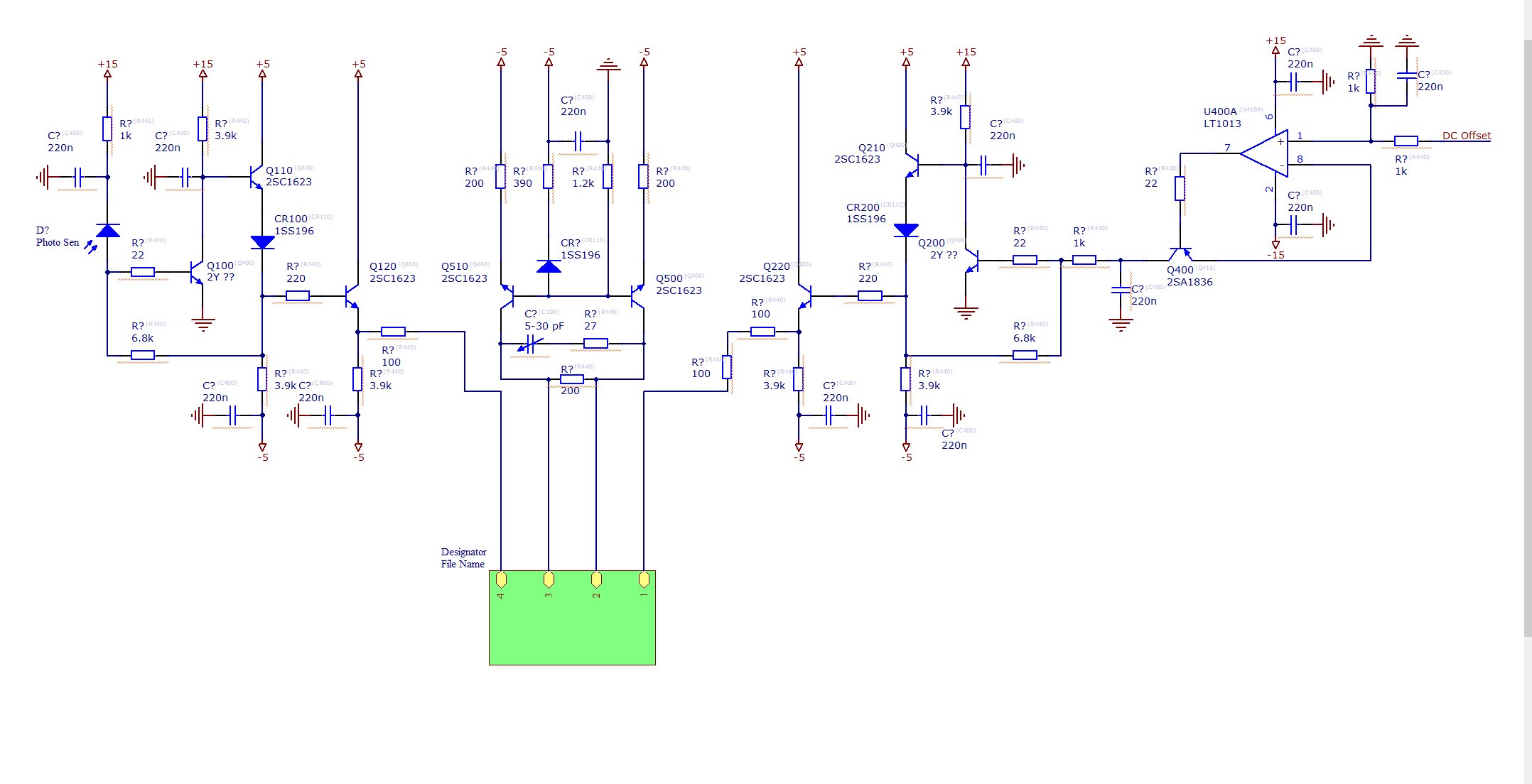

Чак пък да се ядосвам Те това зеленото блокче е тоя чип, сега там в тия двата транзистора нещо не ми харесва, ще ги премеря пак дали е -5 и -15 към двата базови, няма много логика май, но всичко друго е така.
edit: естествено че не беше така , нещо съм спал, те това е вярното.

uPA101, бързи транзистори, умножител.
Тук в ebay го има, съвсем като твоето.

да и аз предположих че е нещо такова, регулира усилването, или VGA или умножител, мерси. Интересно че са го маркирали като ИС , другите си имаха маркировка Q, по-интересното е че го гледах уж това uPC .. хубаво е че го разпознахме, ще купя, но в крайна сметка май не е от него. Има някаква нелинейност но май ще се окаже от страната на диодния драйвер, аз я бях набелязал тая платка ама нищо чудно да съм я тествал точно с тоя дрйаве. Те са 4 усилвателя, бях ги разкостил и уж водех някава "справка" кой с кой беше и кой с кой съм тествал но с оглед моята разсеяност много вероятно да съм ги объркал.
По интересното е какво и е криво на другата, линейната част изглежда перфектно, диодния драйвер и той изглежда добре, в смисъл транзисторите са здрави, резисторите са тия стойности .. освен самия лед да е сдал багажа, не е невъзможно ... или пък да е някакъв толеранс. И така успява да калибрира но е много на границата и ме съмнява че няма да изкара дълго.
То тая калибрация е малко измислена по принцип, дори и да не успее да калибрира на на ръка винаги може да с еорпави офсет и усилване през контролите ама що да е така

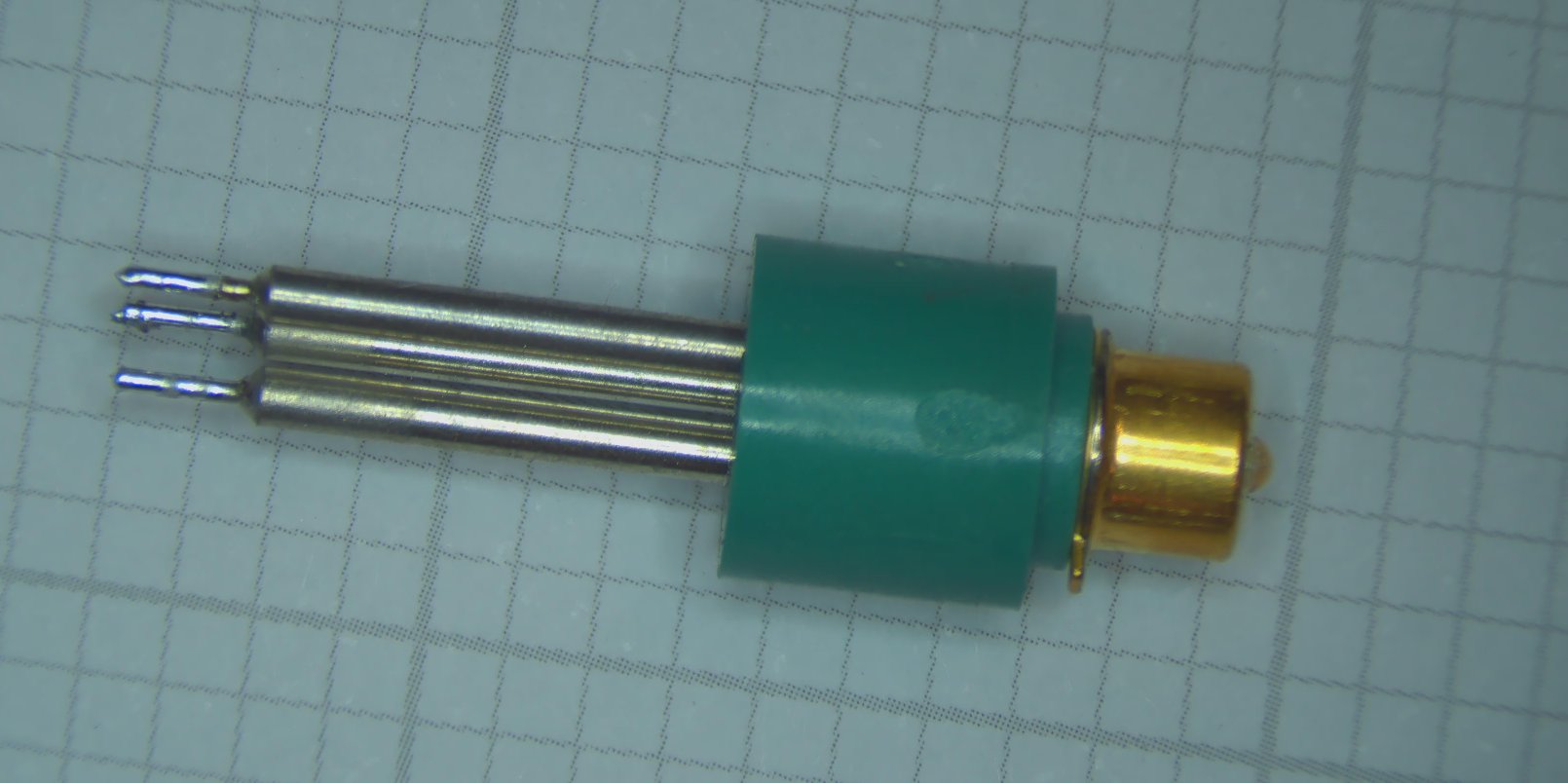

Я да видим сега това има ли шанс да бъде разпознато, няма никакви обозначения на ни един от 4-те.

Не е трябвало да разпояваш, това зеленото е цокъл на 3М. Дръпни диода да видиш дали отдолу няма жокер, макар че силно се съмнявам. Само по корпус трудна работа, всичките си приличат и да го намериш съвсем същото на вид, няма как да си сигурен, че е твоето.

Абе мислех си и аз дали не е цокъл, дръпнах ама не излаза, трябва по силно сигурно да го дръпна, ама да не му останат крачката вътре ...
