Генерирам си едно напрежение от 0 до 5 волта.
Моля, пояснете ми как да го формирам така, че да получа напрежение, примерно от 3 до 4.5 волта.

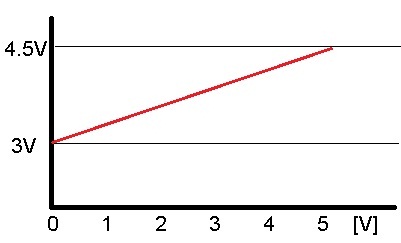

Т.е. търся схема (горе-долу линейна ), която е със следната предавателна характеристика:

Схемата ти се прави с един или 2 операционника, и е абсолютно линейна. Това, дето искаш да направиш (да преместиш нулата към 3V), се нарича OFFSET. Виж из литературата на Texas Instruments за операционници. Имаха 1-2 документа (то и във форума някой ги беше качил дори), в които има най-разнообразни схеми с приложения на операционни усилватели.

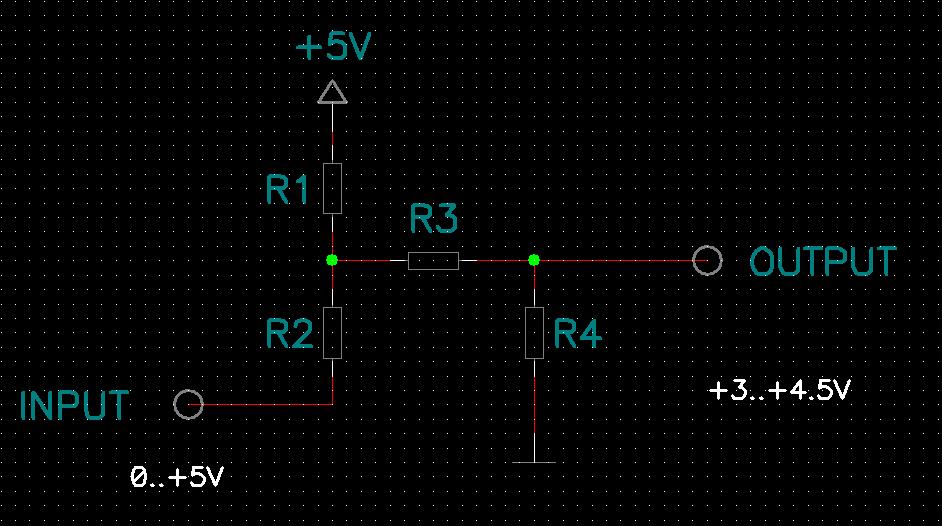

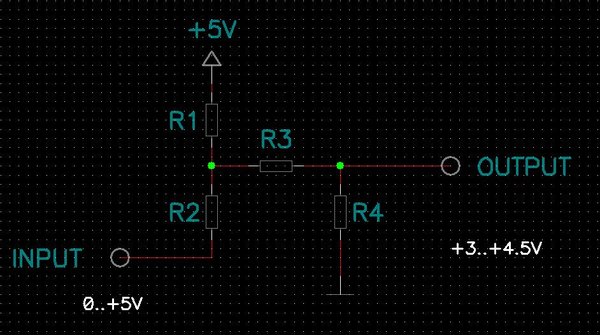

Тази схема няма ли да свърши работа? (Май ще стане и без ОУ)

На изхода така или иначе трябва ОУ, ако напрежението ще се ползва към вход на нещо различно от ОУ с FET-ове на входа.

ПП: А може и с 3 резистора, май.

Не ги намирам тия документи.

и аз си мислех за 3 резистора ама нещо обърках сметките и се отказах, но би трябвало да стане
иначе според импеданса на източника и входното съпротивление на приемника може да се наложи повторители на входа и/или изхода

Моля:
http://www.ti.com/ww/en/bobpease/assets/AN-31.pdf

И аз първоначално реших, че с три резистора ще стане, но е възможно корените на уравнението да се получат отрицателни или имагинерни - т.е. не става.
С 4 резистора системата е друга и ми се струва, че е по-вероятно да има реално решение.

Относно входните и изходните импеданси - питащия не е поставил никакви изисквания, така че приемам че изходния е малък, а входния е безкрайно голям. Ако не са такива - да си зададе коректно въпроса.

Их беее, а това кво прави?


Преди уравненията и корените, направете кръчмарската сметка, пък ако с нея не става, тогава мислете другото.

съвсем реални са си корените, втория път успях забравил съм как се смята... ако позлвам обозначенията на спарки:

R1 = 0.53*R3
R2 = 3.76*R3

Я пак?

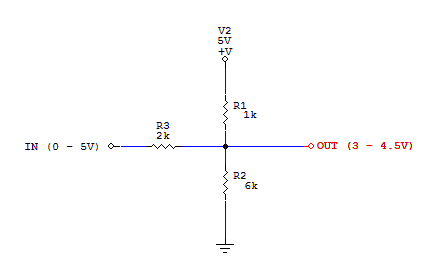

Да, става и с 3 резистора.
Не бях смятал стойностите, но очевидно става.

Ей до такива разговори се стига като отговаряте на въпроси като от третокласник

хаха
да, пак съм объркал
сега излиза:
R1 = 0.5*R3
R2 = 3*R3

абе не е трети, май пети клас беше, хубаво е човек да си припомня от време на време как се смята, като забравя като мен

Понеже и входното и захранващото е 5V - смяташ като делител с напрежение 3 волта при вход нула и 4.5 волта при вход 5V. Съответно сметката е 2 реда и почти няма какво да се сбърка. В единия случай имаш горе R1 а долу R2 и R3, а в другия горе R1 и R3 и долу R2.
