Здравейте!

Искам да направя проста схема с транзистори (без контролер ), която да има два входа и един изход. При високо ниво на вход1, какъвто сигнал има на вход2 се препредава без промяна към изхода. При ниско ниво на вход1, инвертира се състоянието на вход2 и се подава към изхода. И двата сигнала на входовете не са особенно бързи, от порядъка на 10-20Khz. Знам, че може да ползвам 74xx логики или подобни интегрални схеми. Искам най-простото възможно решение на горната задача, основно с образователна цел.

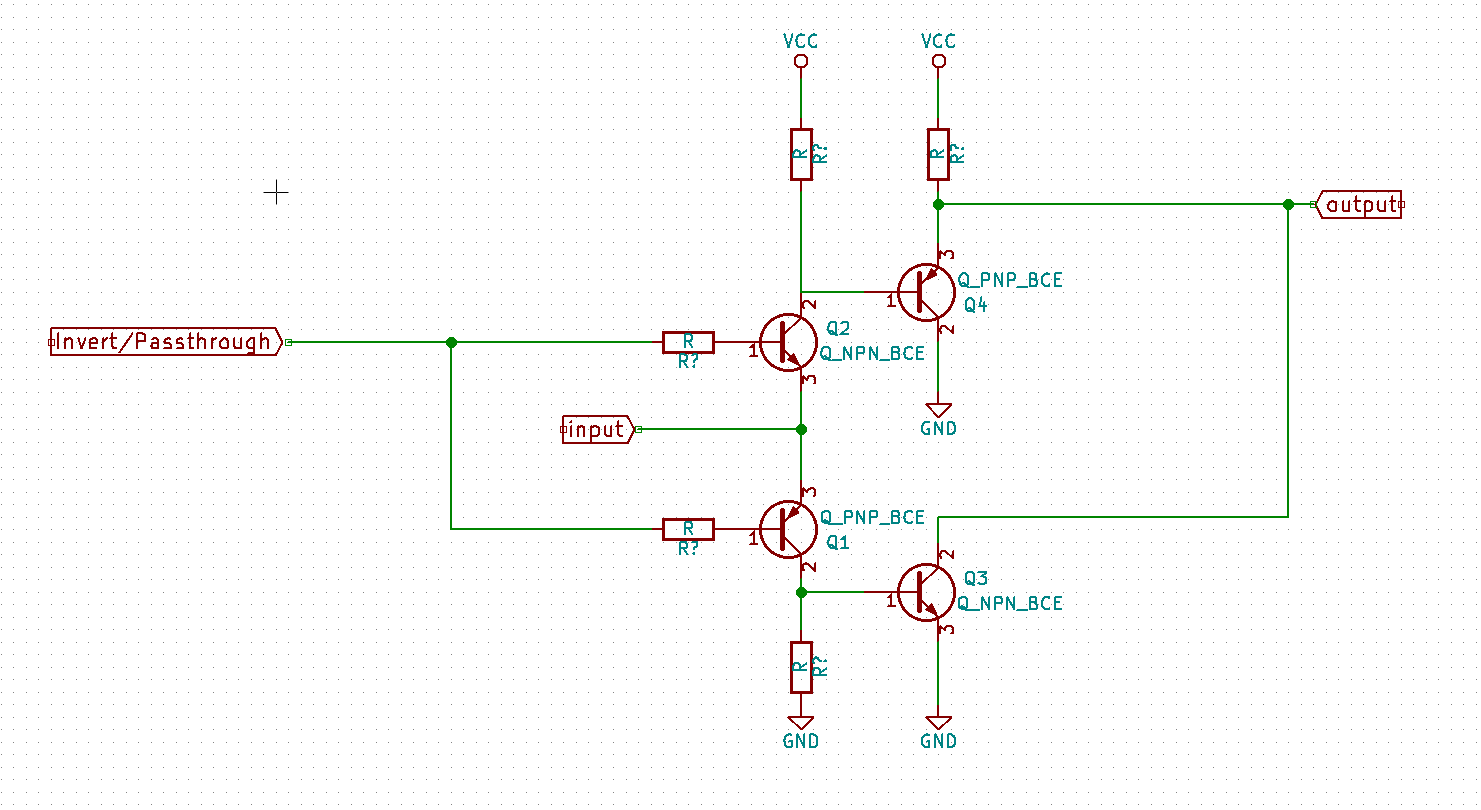

Измислих нещо, което изглежда има вероятност да работи според моя програмистки мозък. Според вас близо ли съм до истината? Сега забелязах, че съм забравил един токоограничаващ резистор в базата на Q3.

Поздрави,
Радо

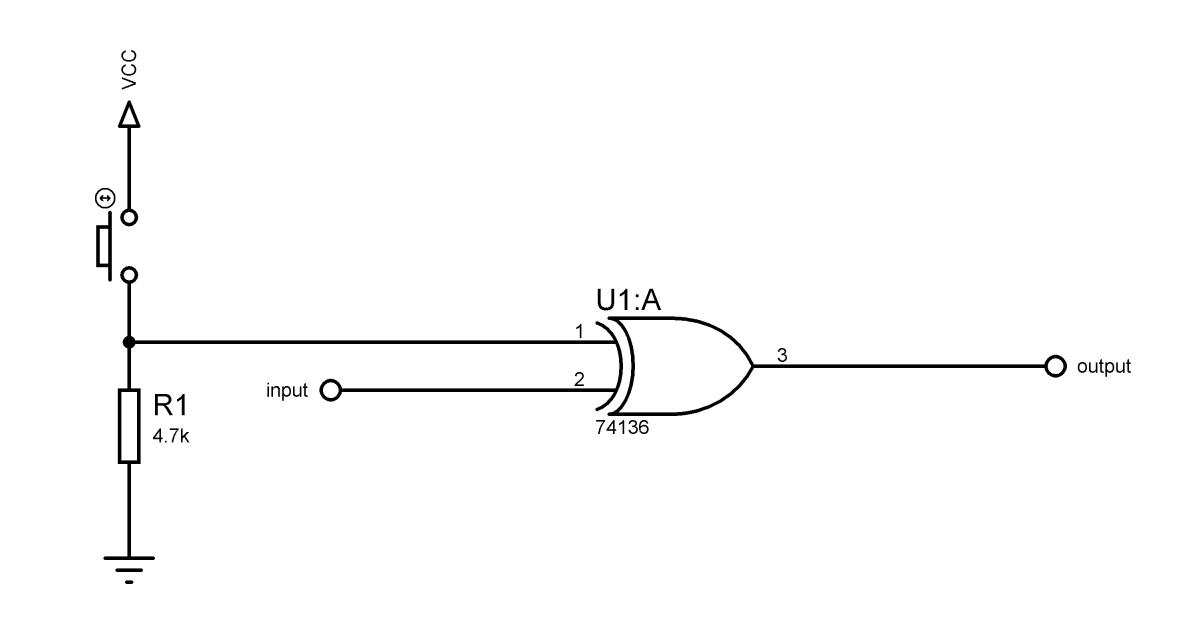

Защо винаги си усложнявате живота (Предложената от мен схема е валидна, ако се говори за цифрови сигнали.

Според мен Q4 можеш да го махнеш заедно с емитерният му резистор.
Изхода на схемата ще е колектора на Q2.
Към изхода ще остане включен колектора на Q3.

Наистина ще трябва базов резистор в базата на Q3.

Ако вместо биполярни транзистори използваш MOS, ще ти отпаднат всичките базови резистори.
(Трябва да се помисли дали диодите дреин-сорс няма да пречат)

Виждам потенциален проблем при много ниско захранващо напрежение и той е, че нивото на лог.0 в изхода зависи от нивото на логическата 0 на входа "input" и е възможно да не е в необходимите граници.

Да, за цифрови сигнали се говори. Прав си, че това е по-практичният начин. Просто искам покрай това и аз малко да се пообразовам за електрониката на по-ниско ниво.

https://www.ibiblio.org/kuphaldt/electr ... IGI_3.html
https://www.ibiblio.org/kuphaldt/electr ... cid1105410
https://www.ibiblio.org/kuphaldt/electr ... ocid110541

Ето малко повече по темата, щом ти е интересно

Да, сега като гледам, прав си, че Q4 e излишен, заедно с резисторите в базата и емитера му.



MOS транзисторите са ми по-мътни, иначе със сигурност с тях консумацията на схемата ще е много по-ниска. Също не знам дали има нещо вярно, но интуитивно ми се стува, че тъй като се управляват по ток биполярните ще са по-устойчиви на смущения и някакви случайни превключвания.

Напрежението ще е поне 3-5В. То цялата работа е малко мисловно упражнение, не се знае дали въобще ще стигна до тестване на схемата на бредборд.

Мерси, знам я тази книга от доста време - много полезен и свободнодостъпен ресурс - евала на автора. Аз наскоро се бях ентусиазирал и си поръчах третото издание на The Art of Electronics, но все още не съм прочел много от тази внушителна тухла.

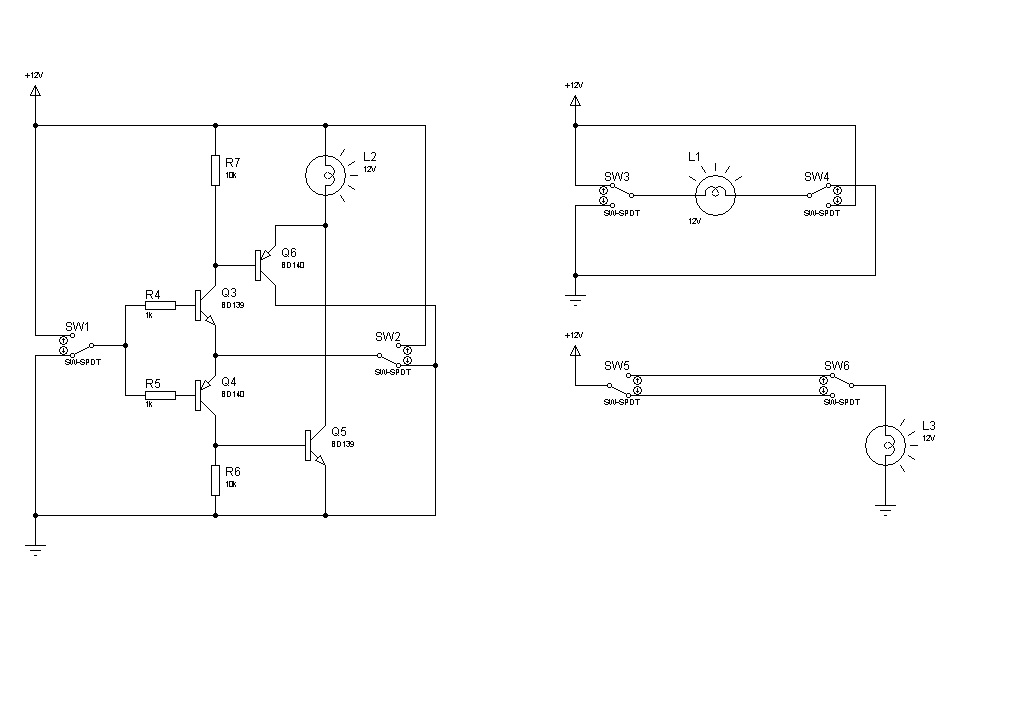

Ето ти го девиатора.
Схемата ти е вярна без да махаш транзистор.
