Здравейте, от Няколко дена се мъча с един контролер. Направил съм една ладер диаграма с LDMicro и съм я компилирал за PIC16F877(ползвам него заради големия брой входове и изходи). Записвам го с един JDM програматор.
наредил съм и една платака. Симулациите в Proteus работят(почти както аз искам )
Проблема е че платката не тръгва.Навързал съм всички необходими компненти правилно - кварц,MCRL, Pull-up resistor......
Има ли нещо в програмирането което е по специфично и аз пропускам....

Конфигурационни битове, настройка на осцилатор, ресет и др. вкл. и WDT. Не збаравяй ресета, как си го вързал/конфигурирал.

Схемата е тази. Има си 10к то първи крак към Vdd кварц между 13 и 14

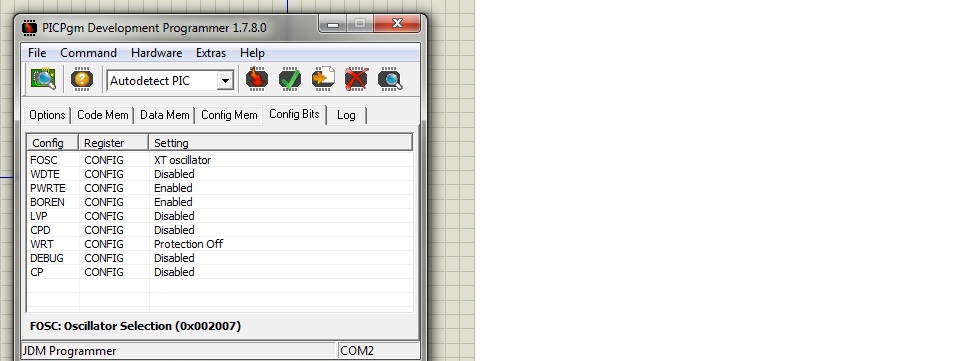

Битовете са направени така:

бутоните са ти към +, тоя контролер има ли входни съпротивления към маса?
ако нямат - силно подозирам,че четенето на бутоните е прекалено елементарно.
релетата имат нужда от блокиращи диоди, или поне общия пин на драйвера трябва да е свързан към обюия плюс на релетата.

На този порт няма никакви пулъп/даун - демек в този случай трябва да се сложат 3-4 к към маса на всеки бутон. С ULN-ката обаче няма нужда от диоди - само трябва плюса на релетата да го подаде и към COM на интегралката - вътре тя си има защитни диоди вързани към тоя пин. Колкото до физическото програмиране - зарежи тоя JDM - тука във форума има поне 100 теми изписани по въпроса. И ако искаш да разбереш дали работи, си напиши първо една програма дето през 1 секунда да ти превключва някое реле (да размигаш светодиод още му се вика). Иначе пак ще трябва да го играем врачки тука...

Ами сложил съм 10к на всеки бутон към маса просто не съм ги нарисувал на схемата.
А за JDM~а - няма за сега друг, знам ,че не е най доброто което има на пазара ама за сега не ми се инвестира в нещо по-читаво. Все пак ми трябват само няколко бройки от това изделие

а провери ли дали на самите пинове се изменя коретно? и предполагам, че имаш кварц до 4МХц

Ами кварца е 8Mhz
А на самите пинове(входовете) се изменя коректно.
Явно Пика не е много читав

И аз да натъртя:


Microchip, въпреки всичките си останали простотии, имат едно доволно голямо предимство пред доста други, и това е програмирането. Взимаш един PICKIT 3, и можеш да програмираш и дебъгваш всичко, що излиза от тая фирма, и то директно от IDE-то, дето ползваш, вместо да се чудиш кое работи и кое - не.

За 8MHz трябва да избереш HS в конфигурацията. В общи линии аз не разбрах какво си направил до момента, какво очакваш да се случи и какво се случва всъщност. Редно е да пуснеш схема, по която работиш и си изпълнил, а не схема "по принцип". Хората ти посочват грешки а ти казваш, че то не е грешка щото си го има ама не е нарисувано. Подходи малко по-сериозно ако искаш да получиш помощ! Дори да не пускаш цялата схема пусни поне основното свързване. Пусни и код с инициализацията на контролера!

Идеята на схемата е да чете едни датчици(бутоните) и да влкючва релетата по определен алгоритъм.
Нямам код защото ползвам Ldmicro за да направя сравнително проста ладер диаграма.
Това е схемата на връзване за сега

Добре схемата ясно, но какво точно се случва, какво не му работи ? Пробвай да добавиш нещо което лесно се дебъгва. Примерно един мигащ светодиод, и един изход който да се управлява директно от вход.

п.с. я си дай hex файла най-добре

Така, явно аз не обяснявам както трябва.
За сега искам да го накатам като натисна бутон 1 да включи реле 1.
Натискането на бутон 2 да изключи релето.
натискането 3 пъти на бутон 3 да включи реле 2
натискането на бутон 4 да изключи всичко
реле 3 и 4 са за бъдещи опции
Това е .hex~a за който не претендирам ,че ще работи точно както съм го описал.
Схемата просто не тръгва
Има ли значение,че не съм вързал никъде неизползваните портове?

Хекса не го виждам. За портовете няма занчение, въпроса е обаче какво не му работи, проблемите може да са всякакви, от грешно конфигуриране и от там да не тръгва, до грешен хекс, не знам какво изпозлваш, но едно време много отдавна пробвах да изпозлвам нещо подобно, не работеше читаво.

Извинявам се

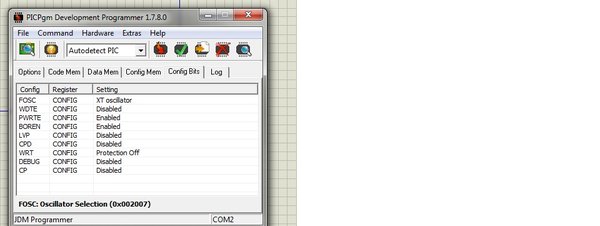

Ето го:
