Е аз говоря за такъв който се монтира на мястото на ключа за лампата и изглежда прилично а не като китайски ПИР работил 15 години на слънце иначе има всичко.

за времето, да кажем че reverse engineering ми е хоби особено на екектроника, до сега повече от 12 волта не бях бърниал, та затова иначе ще нашия едно АТТини 13 и спи града

Отпъни отнякъде един стълбищен автомат. Последно ги бях виждал по 8 лева в някакво магазинче на Симеон.

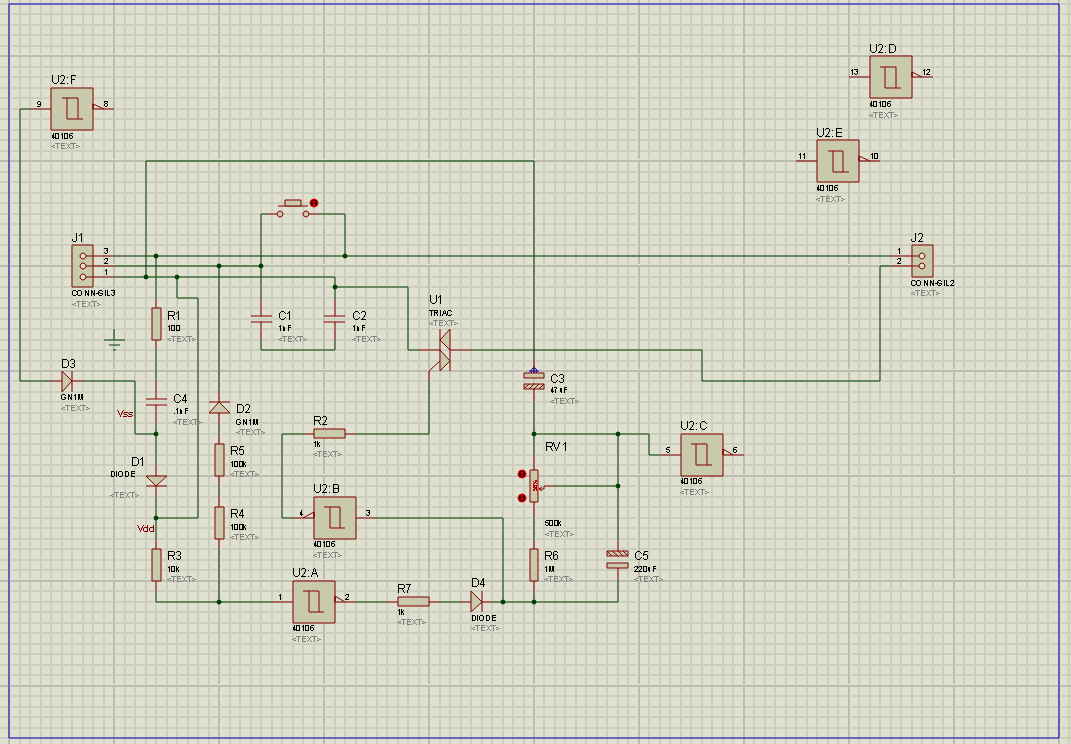

Привет отново, прикачам схемата на релето за време. Захранването е през J1, като 1 е земя; 2 спусъка за таймера; 3 фаза постоянна. Вентилатора е на J2. Vdd i Vss са точките от които се храни чипа hcf4016. Резултатите от симулацията не са това което се случва реално, т.е. не можах да я подкарам.

П.С.
не мога да си открия грешка

Няма нещо което да работи в тази схема.

Започваме от А и Б - неизползваните CMOS входове не трябва да се оставят висящи.

Прави сте
Схемата не я измислям аз
Опитвам се да я направя по работеща платка, за да мога да я надградя и да работи както искам аз с 2 жици

itso.t съгласен съм с теб, но или аз не знам как да ги проследя или има изходи висящи (не свързани с Vss ili Vdd) и 2 елемента не свързани с нищо.
Постановката трябва да е следната:
1. делител на напрежение и изправител за захранване на логиката и управление на триака
2. група за реализиране на закъснението
3. Спусък за започване на работа
не мога да се ориентирам по схемата (признавам си не ми е това работата и не знам колко оптимално е начертана)

Вариант с механичен таймер ?
