Накратко, имам няколко клас D модула които трябва да се запоят на експериментална платка.
Нямам под ръка нито инфрачервена лампа, нито печки, нищо.

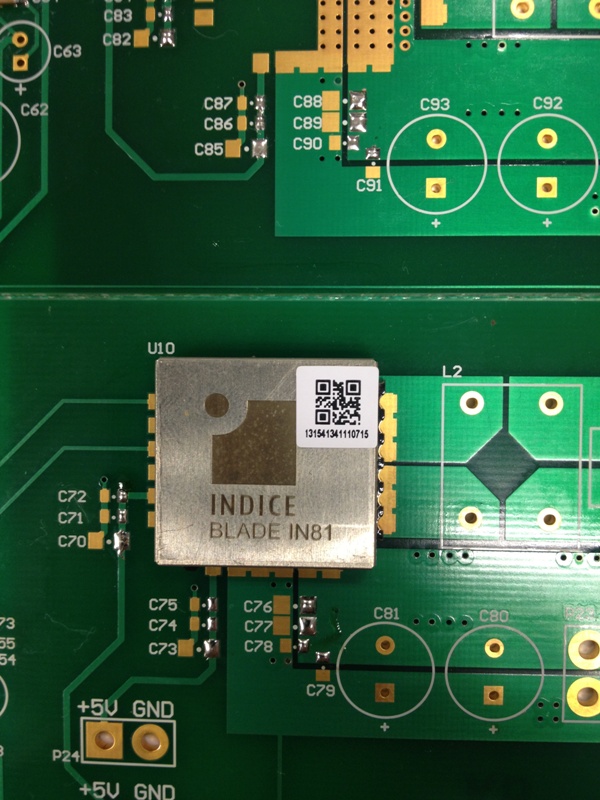

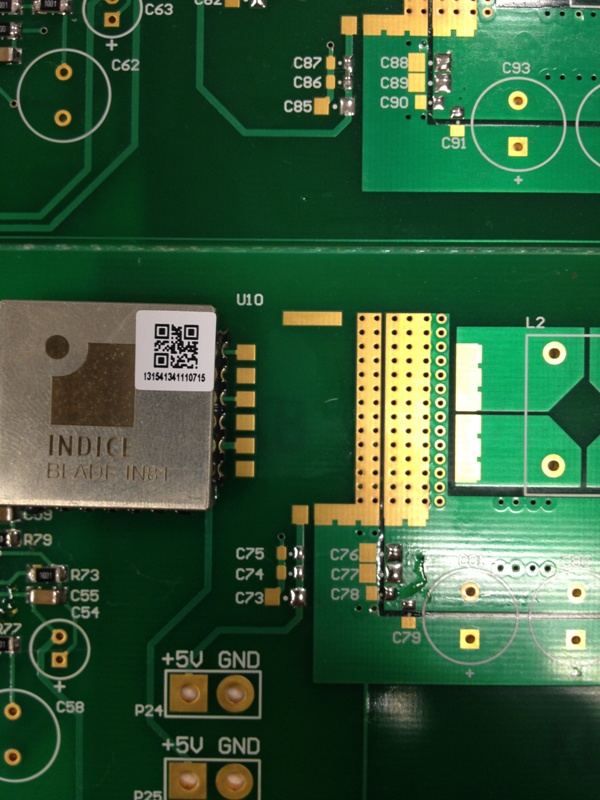

Прилагам малко снимки да видите за какво става дума, ако някой има възможност в Софиq да помогне

Контакт на лично, skype: vfts11, телефон нула 895 705 13 девет

кой идиот е проектирал платката?

Идиота е следвал 1:1 препоръките в дейташийта, както и препоръките на контакта от производителя

идиотите са производителите...

термалното съпротивление към падовете в чаршафа е 'TBD', така че не се знае как се смята охлаждане.
96% КПД за аудио усилвател? хммм... ще е интересно да се измери реален резултат, надувка ми се струва.
ако е вярно, излиза че при пълна мощност през падовете трябва да се издуха 12W, което е малко на косъм, но все пак говорим за RMS мощност.

никъде в чаршафа не споменават максимален ток за мощната част. но все пак всички падове трябва да са с освободен термален релеф, направено по този начин - няма поене модула. ще трябва да се вкара бая топлина, за да се запои като хората. и не е ясно дали самия модул няма да се разтече при тази операция. няма термален профил за рефлоу...

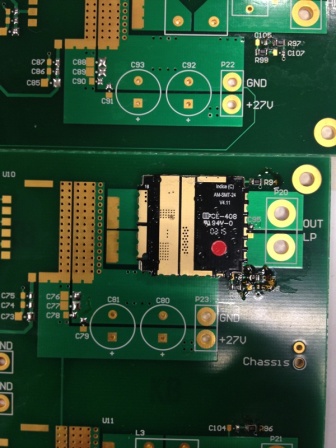

може ли да сложиш една снимка на дъното на модула? в чаршафа няма нищо.

Не е идиот, така се прави. Насищат ги хората, те си знаят как. Другия път като дойдеш ще ти покажа на франсетата платките, 8 слоя, поне 4 са плейнове формат А4 и по цялата платка термални релефи няма. Като почнеш от 0402 и стигнеш до големите прасета.

ще си взема очилата
ма ти по спомен нямаше такива мощни модули?

IGBT-тата маломощни ли ти се виждат?

Но неговата платка няма големи полигони, поне на картинката не се виждат. Т.е. основното топлоотвеждане пак ще си е от самото стъпало, а там термалния релеф не помага. Ще трябва яко греене, то стъпалото е мислено ще издържи, ама кондензаторите наоколо... знам ли. Щом е за прототип, ще пусне само платката със стъпалото в пещата и после ще реди електролитите.

абе ако е симетричен корпуса и площите на полигоните са съизмерими (примерно микро-модулите на линеар), наистина може и без термален релеф. или пък се разчита, че с безоловна паста модула няма да "плува" чак толкова. обаче пък температурата е по-висока.

Купихме си ИР печка- не сме я пробвали и флюсове нямаме. Ако ти се занимава сам, предполагам ще ти се отвори парашутът

Ако си толкова услужлив може и аз да ти я изпробвам ... трябва да запоя един QFN за проба но не съм убеден само с духало дали ще стане че фрашкан с вии да отхлажда а и едните пинове са 100% по appnote слети с полигона та ако е с прихийтинг ще е по лесно а с мойте треперещи ръце прихийтинг с духалото е .... другото е с печка отдолу ама и таквоз нямам, нали не насищаме при нас ...

Опитвам се да избегна IR, много е капризно там да не ги прегрееш.
Иначе една платка работи вече няколко дни, като сложихме чиповете с духалката, малко любителска история, но за експеримент е ок.
Но, все още ми трябват други две платки, които трябва да пътуват по света за експерименти и ще трябва да се запоят малко по-сериозно.
