линк и снимки към страницата на моят сайт , да не качвам тука, има и графика за разположение на различните чипове и др.
>>>> http://www.karadev.net/site/index.php/pickit2.html >>> цена 150 лв. доставка след плащане, контакти знаете къде

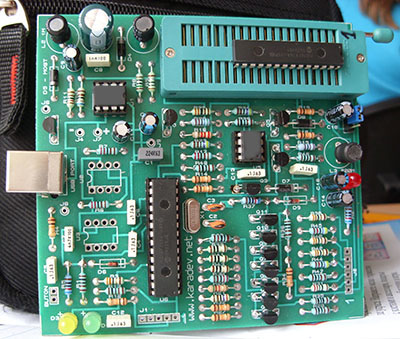

Описаният програматор за PIC процесори представлява подобрена версия на оригиналният PICKIT2 на MICROCHIP. Схемното решение съдържа стандартната пълна схема на оригинала PICKIT2 и добавени 5 допълнителни модула както следва :

модул за стабилизация на входното напрежение през USB порт, като отпада необходимостта от допълнително захранващо напрежение от адаптер и/или друг източник на 5 волта.
регулатор, филтриране и стабилизиране на изходното програмиращо напрежение за съответният процесор, като може да се изменя от 2,5 до 5 волта в зависимост от програмирания процесор, може да се използва и автоматичен режим.
добавен модул за увеличаване на обхвата на програмиращите напрежения за различните видове процесори поддържани от стандартният софтуер на програматора.
добавени EEPROM памети за серийно програмиране на процесори при предварително зададена програма в отдалечена от компютър среда.
добавен е 40 пинов ZIF цокъл, за удобство при серийно програмиране на всички видове процесори от стандартният DIL цокъл поддържани от програмата на PICKIT2.
