Търся поне два броя от въпросният чип на Faichild, с пълно означение DM74LS174PC. Корпус - DIP.
Чипове на други производители не ми вършат работа (вероятно).

Да обясня по-подробно защо ми трябват конкретно тия чипове.
Възстановявам една древна техника в която някой хайвазин ги е вързал по доста странен начин.
ИС е захранена от 5V, както си му е реда. Изходите и са "опънати" с пулъпи по 47к към +12V. Чипът не е с отворен колектор, няма и тристейт, но по неясна причина изхода на използваните чипове позволява лог. 1 да се "разтегне" до 10 и малко волта. Явно е някаква особеност на изходното стъпало при конкретният производител.
Към изходите са закачени аналогови ключове 4066, захранени с 12V. Ясно е какви трябва да са нивата за да работят.

За момента съм тествал чипове на TI и NS, но с тях няма успех. Единицата стига до 6 и малко тока и ключовете не сработват.

Ще съм благодарен ако някой изрови от архивите някоя бройка. Ще ми спести преработване на схемата с ливъл транслатори...

Едва ли имам точно такива, но като се прибера ще проверя кои от моите стават.
Най-големи надежди възлагам на К555ТМ6, на времето с техни 74LS08 съм въждал да правят същия номер.

74LS174 e K555TM9 да не стане грешка !!!

Да де, точно това имах предвид.

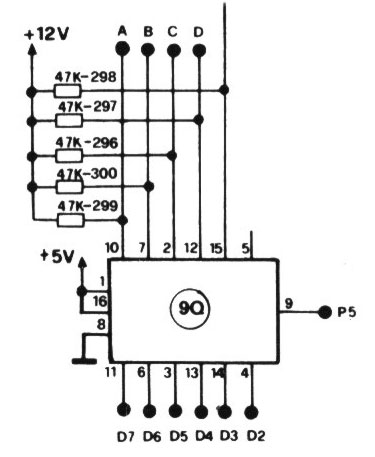

Ето я въпросната измама:



Преобладаващата част от TTL чиповете са на TI. По другите платки също има 74LS174, пак на TI.
В цялото устройство това са единствените ИС на Fairchild. Четири еднакви платки, и на мястото на въпросните чипове са само тия като вид.
Явно решението не е съвсем безпроблемно, след като два от четирите са опукали...
Инженерни пинизи някакви. Целият напън е бил за да се спести някой повторител с отворен колектор...

И аз ще поровя довечера по мършата да видя какво ще излезне....

K555TM9 го дават, че има налично в разни местни магазини. Примерно http://radimex.eu/%D0%98%D0%BD%D1%82%D0 ... B0_K555TM9

Ми добави му го. Подгъваш краката на изходите нагоре и присаждаш една LS07 на втори етаж. Дето ще търсиш точно тия чипове и да ги мислиш колко ще изкарат - за няколко минути работа ще ликвидираш проблема.

Така е, но това съм го оставил като резервен вариант.
Засега се опитвам да го възстановя в оригинален вид.

Прегледах си битака.
Руските К555ТМ9 не оправдаха надеждите. КМ555ТМ9 също. Странно е, защото К555ЛИ1 вдигнаха 12 волта без проблем. Премерих и разни 74ALS174, 74LS174, 74F174 - не стават. Докопах и точно два броя 74LS174 на Fairchild. Културно разпоявани. Те стават! Дай да се разберем как да ти ги дам. Относно плащането и цената вариантите са три:
1. Халба бира, може и без мезе.
2. "Мерси", ама да е от сърце.
3. Произволна комбинация от горните два.

Липсващите диоди от изходите към Vcc на въпросните Fairchild схеми са част от ESD защитата на "нормалните" чипове. Щом пукат в настоящата конструкция (което никак не ме учудва и ще се случи отново), не бих оставил нещата така...

корав чип... официално е до 10V на изхода и 15 на входа.

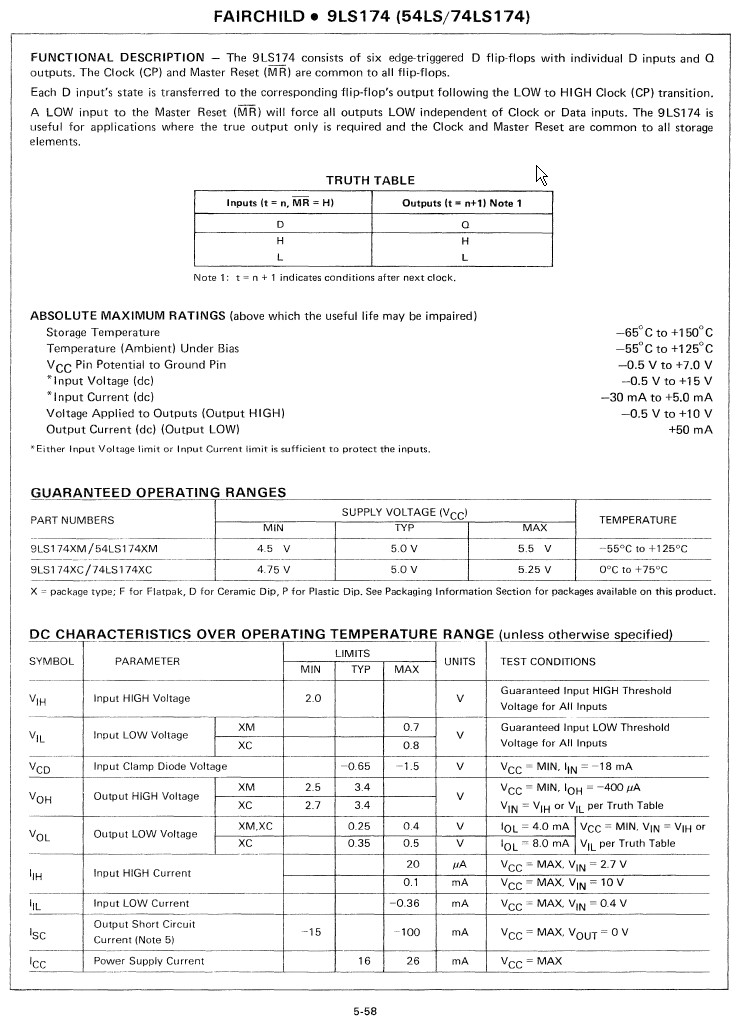

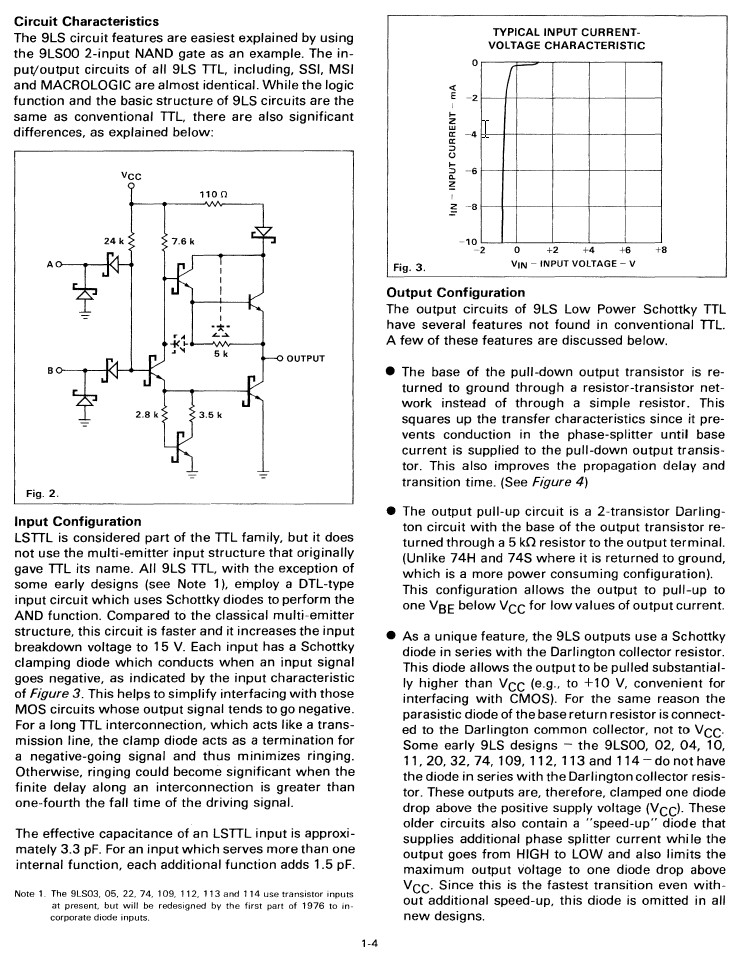

това са странички от каталога им от 1975

При бързо гуглене така и не успах да намеря дейташиит на чипа на конкретният производител.

Предполагам, че проблемът е решен. Благодарение на Венци (бате аз) за момента са намерени два броя. Близките дни ще ги монтирам и ще съобщя за резултата.

Благодарности на всички които са отделили от времето си за решаване на тоя глуповат проблем.

Смених двете схеми. Всичко работи като по дебелите книги, с което смятам проблемът за решен. Ако пак се появи, ще модифицирам устройството като по другите дебели книги.

Въпреки че проблемът е решен е хубаво темата да не се трие и да седи за информация. Не се знае кога някой друг ще се сблъска с подобна дивотия...

Серията на Fairchild: http://bitsavers.informatik.uni-stuttga ... ologic.pdf
