Здравейте колеги.

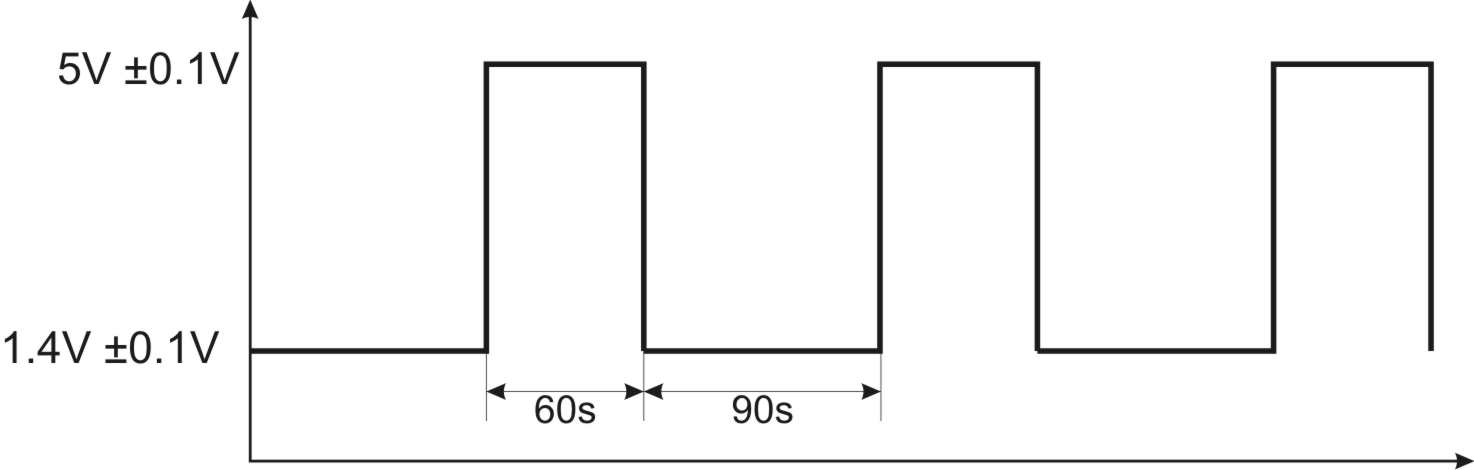

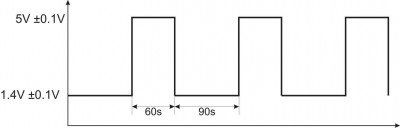

Имам за задача да генерирам правоъгълен сигнал показан на картинката. Сигнала се използва за захранване на един датчик. Датчика може да се приеме за резистивен със съпротивление 33ома. Някои ще даде ли някакви идеи как да го генерирам този сигнал. Мерси предварително.
Датчика е SemiGas 07, от комет.

За какво е този датчик имаш ли му документация ?
Но ако питаш мен най лесно става с контролер това дето искаш да се направи и то с 10 реда програма , има колкото щеш там в комет евтини и с вътрешен генератор!

Само да добавя - с кварц, а не с вътрешен RC генератор /около 1% точност иска!/

Ами може крайното стъпало да е един пнп или ПМОС транзистор, който свързва сигнала с 5Волта, а през останалото време този сигнал е 1,4 В от делител (може би с тример за донастройка или някакъв друг елемент за по-стабилно). Не казваш за точността на времената. Ако не е необходима голяма точност може с 555, ако трябва да е по-точно - кварц, и ако трябва да е малко и просто - с 12Ф508. С ТТЛ-ки май става сложничко и няма да е по-евтино от един ПИК. Академик Николов, Вие не завършихте ли?

За тези големи времена кварц малко е безсмислено, имаш 1% грешка при 4МХз като го свалиш до тези честоти грешката е нищожна. Ползва се прекъсване на таймера + делител отпред и пак ще имаш още да доброяваш до 90с.
Демек имаш 1мкс х 256 х 256 = 0,006656с, от тук нататък още 2 цикъла и си готов с малко побутване от по малките цикли ще си сметнеш времената точно

Става дума за датчик за въглероден окис (CO).
Datasheet

Времената ги дават с точност +-1секунда.
Да генерирам правоъгълен сигнал с тези времена не ми е проблем. Това което ми е по-мътно е как да го направя захранването. ПИКа или 555 ще управлява ключ и ще пуска 5волта. Тези 1.4V обаче сами проблем. Смятах да го направя с един ценер за около 3.3-3.6V с малко търсене из купчината с ценерите все ще намеря някои за 3.6 волта. По принцип става въпрос за единична бройка, така че и това е решение. Мислех си също така и за един buck преобразувател който да примерно да е за 5волта, а като смъкнна коефициента на запълване да става за 1.4, ама нещо ми се струва да ходя да гърмя по врабче с топ .
Та такива ти работи. Как да ги направя най-лесно . От 5 до 1,4 само с делител като най-просто решение, ми се струва вече и най-правилното. А един ключ ще се отпушва и ще подава 5в когато е нужно.
Мерси за отговорите.

Грешката ще е нищожна, ако си правиш калибрация на изходния сигнал - мериш с честотомер и добавяш/махаш цикли. Но ако се разчита само на сметки, грешката си е същата като на генератора. А и става въпрос, че кварца температурно по-стабилен.



Зависи от консумацията на датчика, но щом казваш, значи е достатъчно малка.

НАй простото което ми дойде на акъл,ако се сменят двата диода със някакъв референсе за 1.4 волта може и по добра точност да се постигне,каква е консумацията на датчика ако е голяма при високо ниво ще има пад върху резистора,който ще ти намали изходното напражение.

LM317 - Adjustable output down to 1.2V
С един транзистор превключваш паралелно съпротивление в обратната връзка. Просто и лесно.

Дааа това вече ми харесва, особено като имам под ръка
Това с двата диода също може да стане
Ще ги пробвам тия дни вариантите и ще пиша кой съм избрал и кой е най-удачен.

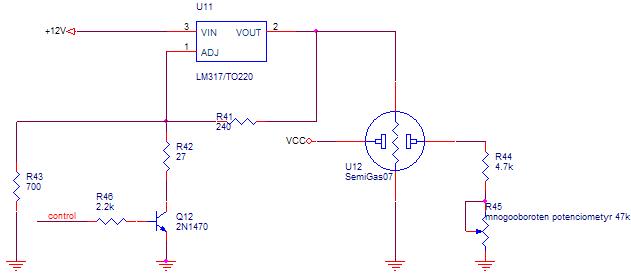

Ето така смятам да го реализирам като за начало:

На този датчик откъде се взима полезния сигнал?

@GTN това наистина е елегантно решение, но освен всичко ще работи добре тъй като се оказва, че консумацията не е малка - 50 до 150мА. Аз се сещам за още нещо - тъй като това е обикновен нагревател и не е претенциозен към формата на захранващото напрежение (важна е ефективната стойност 5В и 1,4В), то ако така и така имаш микроконтролер със свободен крак ( а ти имаш след като иначе управляваш LM-a), то като вържеш един транзистор, може да го управляваш така: Включваш транзистора за 60 секунди - имаш 5Волта. Клатиш транзистора с коефициент на запълване 1,4/5 = 28% за време 90 секунди - имаш 1,4 Волта. Но това е ако те интересува добро КПД. Лошото е че може да ти падне "производителността" на контролера
