Интересуват ме Номерата на краката и кои крак за какво се ползва
По принцип пеиджъра се води 4 редов но като гледам матрицата е разделена на 2 части.
Ако няки е подкарвал такова чудо на LPT моля да покаже как.
Подкарах няколко дисплея но този нещо се опъва
Разликата е че стандатрните HD44780 са със 14 крака,
а този ма на Моторолата има 23 крака, 2 от
които (вероятно) се ползват за 2 сегмента извън матрицата

Примери от които съм се ръководил
http://sonic-bg.com/wip_code_2-4.html
http://www.novomoskovsk.ru/andreev/lcd.html
http://ivo.verhegghe.be/?page=lcd
http://www.modlabs.net/index.php?locati ... es&url=lcd

23- backplane
1- speaker
2- on
7- disp_e2
6- disp_e1
db0 -9
db1 -10
db2 -11
db3 -12
db4 -13
db5 -14
db6 -15
db7 -16
disp_a0 - 3

vdd- 17
v1 - 22
v2 - 20
v3 - 19
v4 - 21
v5 - 18

мерси това ще помогне "малко"

Ми наистина няма никво инфо за тва из нета ... провери отзад дали има няква маркировка на драйвера ... после google

Това е схемата на самия Пеиджър.
След като свалих високочестотната платка и пробвах работоспособноста, се оказа че работи дисплейчето със всички функции
1 Откачих DB 0 - DB 7 ot 9do16 pin на LCD
2 Откачих DISP_EN_BUS 6 i 7 pin на LCD
3 Откачих BACKPLANE 23 pin на LCD
4 Откачих SPEAKER,ON 1 i 2 pin на LCD (отделни индикатори извън матрицата)
5 Откачих DISP_A0 3 pin на LCD
6 Подадох захранване 1.5в цялия дисплей светна в черни пиксели

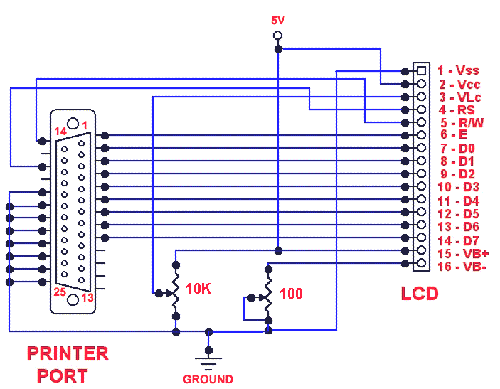

Като се ръководех от фаил LCD.gif вече пробвана схема която работи 100% на HD44780 контролер и други

7 Закачих DB 0 - DB 7 ot 9do16 pin на LCD към 2до9 pin на LPT
8 Закачих DISP_EN_BUS 6 i 7 pin на LCD към 1 pin на LPT

Пуснах софтуерчето LCDSmartie и нищо всичко свети черно

9 Закачих BACKPLANE 23 pin на LCD към 16 pin на LPT
Проба на LPT и пак нищо
Знам че нивата на LPT са 5в а данните са по 3в на дислея ,но не ми е жал ако се изпука

Предполагам че контролера на този дисплей е подобна като MSM5278 , дал съм документа за сравнение, ако някои се е занимавал с такова чудо моля да помогне
