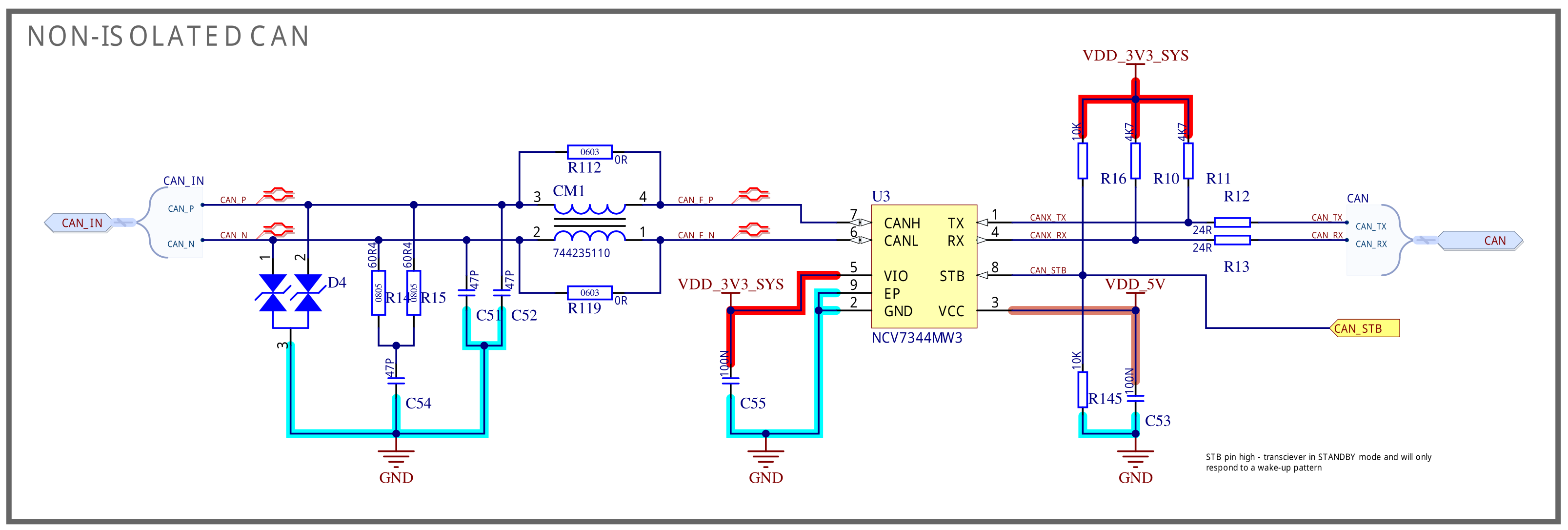

 CAN - проблеми Схемата на картинката не работи - нито приема, нито предава нещо друго освен някакъв боклук. Вместо NCV7344MW3 е използван MCP2562FDT-E/MF, резистори R10, R11, R145 са махнати. Напрежението на STB e 0V.
Пробвах с различни скорости - 250К, 125К, 1М - все същото. На другия край на линията има USB-CAN адаптер със 120 ома резистор.
|
| Нед Яну 14, 2024 3:17 pm |
|
|
|
TheWizard
Ранг: Форумен бог
Регистриран на: Сря Апр 27, 2005 12:48 pm
Мнения: 6094
|
Re: CAN - проблеми освен тази "проба"(скорости) ... други правил ли си
_________________
main[-1u]={1};
|
| Нед Яну 14, 2024 3:34 pm |
|
|
|
stewie
Ранг: Популярен
Регистриран на: Сря Фев 20, 2013 5:18 pm
Мнения: 381
Местоположение: България
|

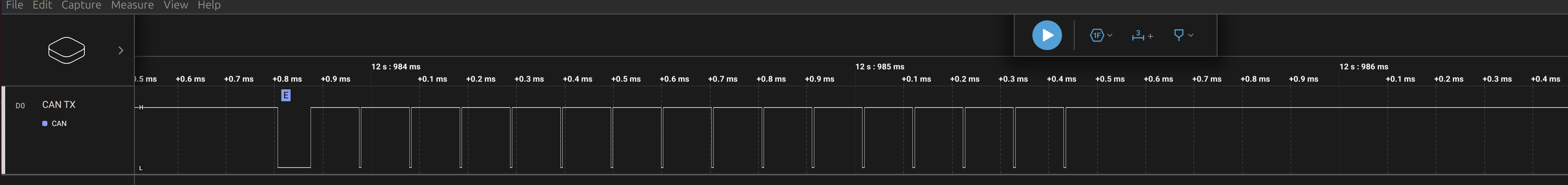

Re: CAN - проблеми Не. Гледах CAN TX с логически анализатор и само това се изпраща през 200 ms. CAN RX не мърда от 3.3V, което е проблем.
|
| Нед Яну 14, 2024 4:26 pm |
|
|
|
TheWizard
Ранг: Форумен бог
Регистриран на: Сря Апр 27, 2005 12:48 pm
Мнения: 6094
|
Re: CAN - проблеми като "лесна" проба - резни жиците на филтъра като цяло и се вържи директно на CAN пиновете
така поне ще разбереш че "проблема" не е в лявата част на схемата (по горе)
_________________
main[-1u]={1};
|
| Нед Яну 14, 2024 5:12 pm |
|
|
|
stewie
Ранг: Популярен
Регистриран на: Сря Фев 20, 2013 5:18 pm
Мнения: 381
Местоположение: България
|
Re: CAN - проблеми Свързах се директно към CANH & CANL - без успех. Съпротивлението между тях е 120 ома, обаче напрежението към маса е около 200 mV.
|
| Нед Яну 14, 2024 9:28 pm |
|
|
|
stewie
Ранг: Популярен
Регистриран на: Сря Фев 20, 2013 5:18 pm
Мнения: 381
Местоположение: България
|
Re: CAN - проблеми На схемата не е показано, но TVS-a е SM712. С целия си капацитет съм сложил него, вместо TVS за CAN. Махнах го и схемата работи.
|
