По всичко личи че е boost конвертор. Ама не намирам документация.

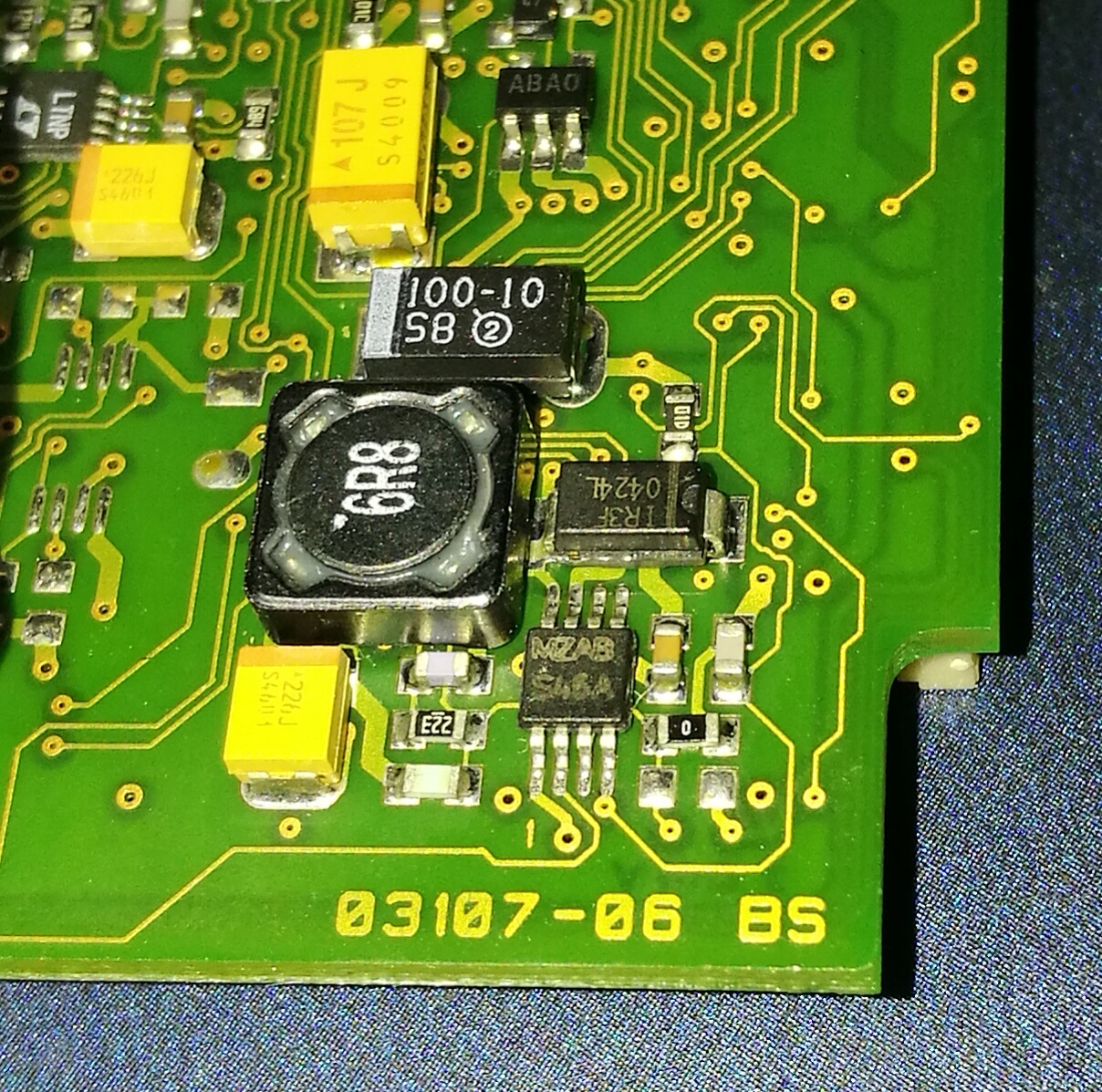

Устройството е ротационен лазерен нивелир на Хилти PR25.

Маркировката е

MZAB
S46A

Не знам това дали работи, но ми се ще да го разнищя, поне да видя накъде отиват връзките.

Ако имате някакъв документ че сте го купили легално, или ако сте го купили от тях, можете да им го пратите за ремонт. Хилти ремонтират срещу max 25% от цената на новото устройство а точно с такива джвъчки има и друга далавера - срещу 25% от цената на новото ти дават ново ако не могат да ремонтират старото. Точно така се сдобихме с чисто нова лазерна ролетка - старата нещо и стана и казаха че не могат да я ремонтират - питаха дали сме съгласни за 250 лв. да ни пратят нова която струва 1000... Новата е не само еквивалентна ами има и малко екстри в повече.

Ами не е нашо. Дойде познат на шефа и вика вижте какво стана че не работи.
Вътре някой беше ремонтирал вече веднъж - кабела на квалиатурата беше осакатен, та се наложи да се прави нова платка за клавиатурата (оригинално е фолио със сребърен печат - клавиатура и кабел в едно). Имаше едни оптрони - сменяни с друг вид и понеже не паснали - лепени с поксипол или нещо подобно. И т.н.
Освен клавиатурата се оказа че има прекъснал FPC кабел (всичките 7 проводника) - видимо нямаше нищо, но връзка йок.
Сега чат пат се опитва да се нивелира (мърда моторите понякога) и умира на грешка (всички светодиоди мигат). Някой път не се опитва изобщо.
Човека казва че не иска новия модел - тоя имал повече функции от новите. Така твърди, не знам.

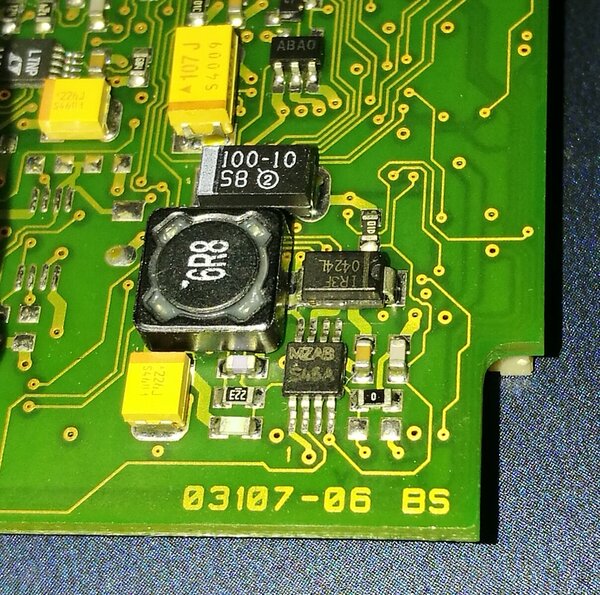

Освен тоя повишаващия има един повишаващо-понижаващ LTC3440 (в горния ляв ъгъл на снимката), който грее доста (пари на допир и не може да си държиш пръста), а консумацията е 280mA от батериите. Но пък изглежда работи, щото на изхода има стабилни 3.3V, включва се, изключва се и т.н. Не мога да си обясня такова загряване при тоя малък ток и КПД 96% (по документация). Но все пак това е чарк на Линеар, аз нещо имам кофти опит с техни чаркове.

Винаги съм се чудил как може да има такива платки в толкова скъпи устройства - тука очевидно е играл аторутера, поне на външните два слоя. Компонентите ориентирани почти в безпорядък. Никаква логика в опроводяването. Такъв случай имах на печка Вебасто и на UPS APC...

LM2623 изглежда съвпада. Благодарско!

Ъъъъ? Новия модел с по-малко функции - малко ме съмнява. Явно човека не ползва много неща на Хилти. И голяма грешка че са се мъчили да го оправят - може и да са можели да сменят някой неща в сервиза и да го възстановят, ама сега като е чоплено из него вероятно ще откажат да го ремонтират. Между другото сервиза им е в Румъния - тука са само търговци и логистика. Въпреки това на 3-тия ден машината си идва ремонтирана - само веднъж сме имали забавяне (5 дена) и ремонта (на извънгаранционна машина) беше безплатен.

Новия е доста по-добър, отделно го има и зелен. А техника на Хилти само в техен сервиз, никога не сме имали проблем. Всички машини ги носим регулярно за профилактика, навремето беше безплатно, сега не знам още ли е така, но и да се плаща си струва. Единствения проблем ако може да се нарече проблем са по-старите батерийни машини, и по-точно батериите им sf121, Т6А перфоратори от това време но те са си изкарали цената стократно, бракуваме ги и до там.

Даже не ги пипам за смяна на кабел. Досега само на две ъглошлайфчета съм сменял кабелите че им трябваха спешно. Не знам безплатна ли е профилактиката - при нас всички машини са гаранционни, които са с изтекла гаранция са с удължена. Дори и за смяна на четки удължават гаранция.

Вероятно сте прави.
За съжаление аз нищо не мога да кажа. Такива са желанията на човека. Не знам дали да се занимавам повече с него. Без схема и без опит успях колкото успях. Малко по-жив е от преди, но все още има проблем. Бих се пробвал да изолирам въпросния греещ чарк, ама започва да става мазало вътре, колкото и чисто да се работи...

Просто е кощунство при такъв сервиз да се занимаваш - колко време загуби? Повече от три дни - вече щяха или да са му го върнали ремонтирано или да са му предложили друг вариант, при който пак вече щеше да има изцяло работещ инструмент.

Абе при условие че някой друг е ремонтирал преди това едва ли щяха да му предложат нов на 25%. Тези уреди се използват в строителството, аз дори и да мога не бих си го ремонтирал.

То това е другия въпрос. Изначало не е трябвало да се пипа въобще. Ама българина нали си е гявол... Първо пипа после пита. С лазерната ролетка с шефа имахме един кратък разговор, дали нямало да пробвам да я ремонтирам, след който си отпътува на сервиз. А беше 7-8 годишна и дори не е купувана а са я дали подарък с един къртач.

Ами от една страна е загубено време. От друга страна е трупане на опит. Понякога могат да се научат доста интересни хватки докато се ремонтира нещо (особено ако е както в случая - да се налага reverse engineering).
Засега го резглеждам като интересна занимавка.
И тъй като не съм собственик, цялата логистика със замените не е нещо за което трябва да мисля.

Между другото, престраших се и присадих 3.3V Buck конвертор от наше устройство. Оказа се че може би имам право - консумацията рязко спадна на 100mA от батериите (всъщност лабораторно захранване настроено на 4V). С други думи - LTC3440 или нещо край него е заминало. Но най-вероятно самия той.
Поведението се промени - сега завърта призмата на някакви градуси и я установява в нулево положение. Опитва се вероятно да нивелира "махалото" с моторите но всъщност забива в крайно положение и пак дава грешка. Поне включването и изключването работят стабилно вече. Преди имаше някаква несигурност - не всяко натискане включваше уреда и сякаш се държеше различно всеки път.
Явно има още нещо изпушило. Ще проверя въпросния boost до колко коректно работи.

EDIT:
10лв за единични бройки. Тия не познават парите.

Тъй, оказа се че с присаденото захранване нещото все пак работи, но само когато се ползва по Y остта - т.е. - легнало. Тръгва, нивелира се и пуска лазера. Всички функции изглежда да работят, само дето като върти главата и нещо ужасно румоли, като все едно всеки момент ще се счупи (имах предупреждение да го държа само вертикално поставен, може да е свързано).
Вертикално поставен не може да се нивелира по другата ос - осцилира около централното положение и дава грешка. Съмнявам се в модула (ако има такъв) за съответната ос (или кабела към него). Дето се вика - от мене толкова.

P.S.
Пиша щото може пък някой да го намира за интересно.

За да се стигне до повреда в захранването е имало някаква друга повреда. Директна инвазия поради неправилна употреба или износване на части. Електролитни кондензатори не виждам, откъдето нямаме износващи се електронни части. Вероятно има някакъв проблем с механиката.

Ами тия лазери са корави, но ако са падали механиката се прецаква. Те и оптроните едва ли са сменяни от добро. Имам такъв и вече 14 години служи без никакви проблеми, само сменяме батерии.
