Здравейте,

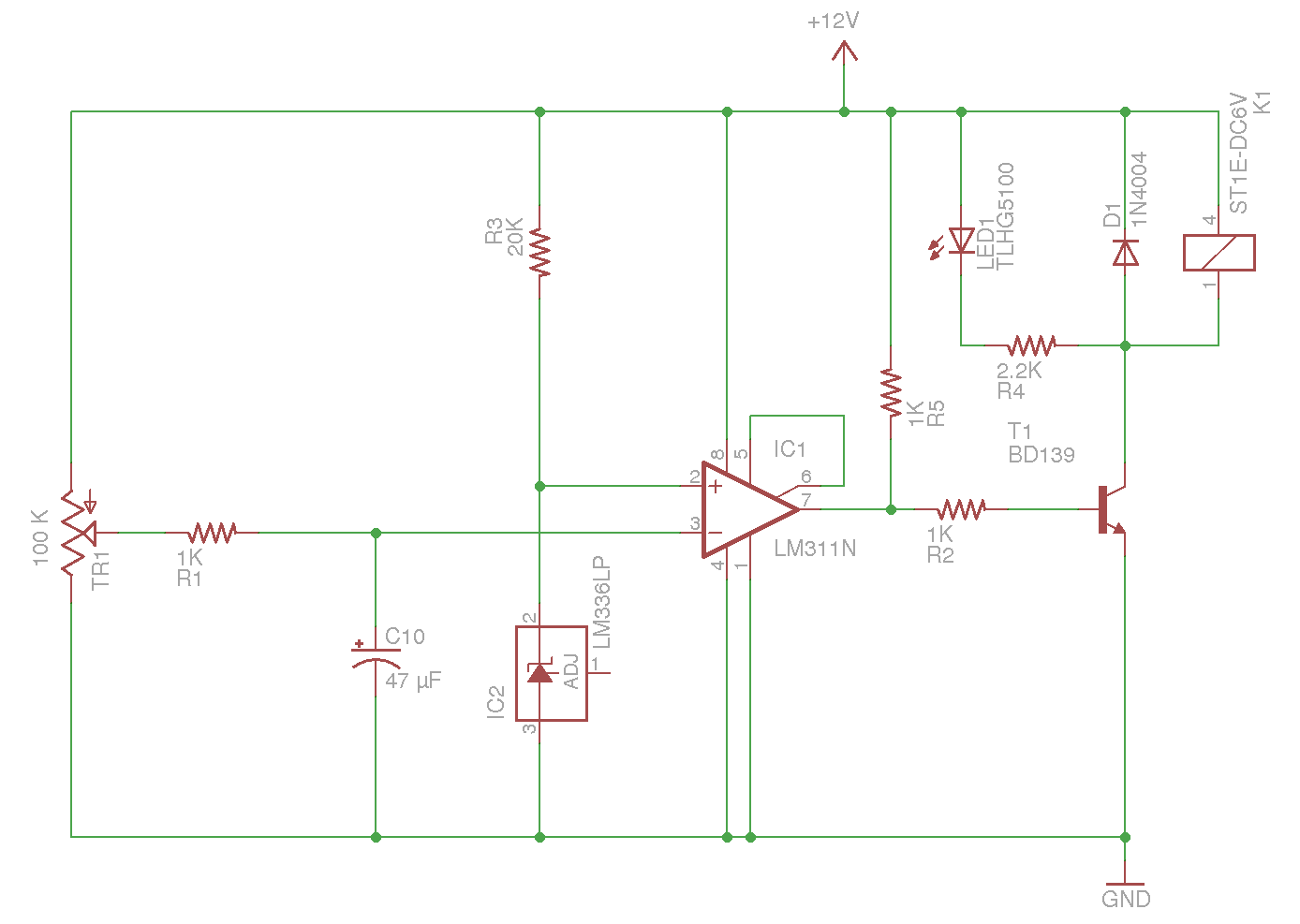

с помощ от приятел направих прикачената схема. Целта и е нещо като шмит тригер. Исках схема, с която да захранвам консуматори на мотоциклет само когато работи двигателя. Целта ми е да не режа кабелите за запалването.
При изгасен двигател напрежението на клемите на акумулатора е към 12.5В. При запален се качва с около 1В и стига около 13.5В. Целта ми беше с потенциометъра да наглася релето да изгасне на изгасен двигател и когато го запаля да включи. Схемата работи на "сухо", но като я закачих на мотора не върши работа. Държи се все едно напрежението не се променя.
За съжаление бях забравил да взема с мен мултицета, за да премеря границите. Моля кажете къде бъркам, как мога да подобря схемата или направо да ползвам друга.
Мерси!

Бях го поствал и преди... ама ето пак:

http://sim.okawa-denshi.jp/en/compkeisan.htm

И така става, стига да не бяха обърнати входовете
Ръгни и резисторчета около потенциометъра да можеш по-фино да регулираш.

Освен казаното дотук - филтрация на захранването, филтрация на опорното напрежение.
Най добре стабилизация на захранването, че по моторетките не е особено стабилно...
Разбирам, че не ти се инвестират 0.63 лв. за кондензатори и стабилизатор, но ще е хубаво да се прежалиш.

Имам най-различни кондензатори. Въпроса е, че не знам къде и какви да сложа Не пестя пари за схемата стига да знам какво да и променя. Може би част от проблема е във фара, който не може да се изключи и светва още като дам на контакт.

Като имаш TL431 даже не ти трябва компаратор. Сложи един PNP транзистор да управлява релето и си направи малко положителна обратна връзка ( от колектора на транзистора към гейта на TL431 ). Не ми се чертае в момента ...

Е убуу де - adj на TL431 не трябваше ли да се свърже към катода му за да дава 2.5 опорно ? Така както е на схемата ще дава винаги напрежението на захранването и файда от него - никва...

Проблема е, че нямам регулируемо захранване в къщи да тествам по-лесно в какви граници включва/изключва. Имам един такъв http://www.ebay.co.uk/itm/Red-LM2596-DC ... 43c42cb615 но е step-down, а най-голямото ми захранване е 12V.
Поне да имах осцилоскоп да проверя как играе напрежението от алтернатора, за да знам какъв кондензатор да сложа. Чудя се дали мога да ползвам АЦП-то примерно на едно ардуино и да запиша стойностите на SD картата. Малко ще е играчка, но не виждам друг начин

А горните забележки оправи ли ги? Ако да - обнови схемата да не гадаем. Ако не - и лаболаторията на ЦЕРН няма да ти помогне.
Иначе и един волтметър е достатъчен, а може и без него.

Аз не разбрах точно кое да променя. Кои входове съм обърнал? Освен това с въпросния калкулатор сметнах следните стойности:
R1=4.3kΩ
R2=560kΩ
R3=91kΩ
Това е при open drain, но при мен вместо R2 има shunt на 5V и не знам как да го сложа в тея сметки.

Според мен трябва задължително и лека отрицателна обратна врзъка.

Сега направих някои замервания. Сложих въпросния buck step-down и го използвах за захранване като мерих 3-ти пин, защото 2-ри винаги е 4.85V. Тримера го сложих някъде на средата преди да включи лед-а. Измерих тези:
input: 13.5V
pin3: 6.50V

input: 13.0V
pin3: 6.30V

input: 12.60V
pin3: 6.05V

Тоест с тая конфигурация няма шанс двата канала да се изравнят като покачвам напрежението. Нещо бъркам ама не мога да разбера какво

Ако не беше развитието по една подобна тема щях да си заложа главата, че някой сериозно си прави джумбиши с форума.

Мии нали е към средата, значи долу-горе дели на две.
Понеже на инвертиращия имаш по-плюс от на другия вход е нормално на изхода да имаш минус, т.е. маса. Релето е изключено, т.е обратното на желаното - размени входовете.
Тези 4.85В са неестествени, свържи управляващия към катода да станат 2.5В.
Намали тримерчето на 10кОма, сложи му отдолу 20кОма и отгоре 100кОма за да си дойдем на приказката.

Обратната връзка ако я има трябва да е положителна, обаче и без такава ще работи - има си филтър а то или зарежда или не.

Начертай нова схема и пак питай.

Мерси. Не си правя джумбиш просто до толкова ми стигат познанията Ще променя схемата и ще пробвам.

Ако ти трябва хистерезис - резистор от колектора на транзистора към гейта на стабилизатора. Мегаоми ще е стойността му.

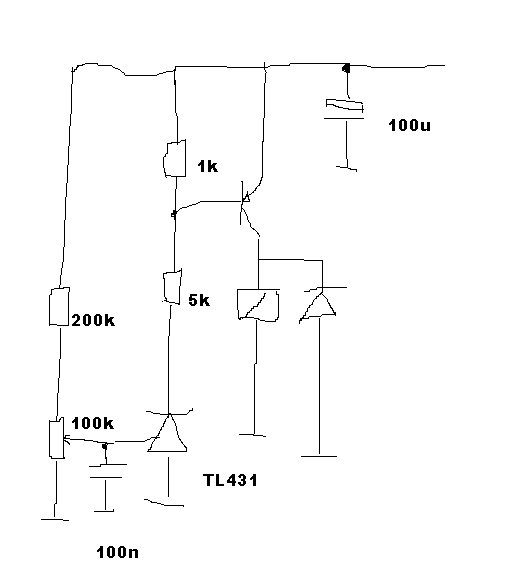

П.П. Рисувал съм го с пейнта на тъч пад така, че не ми се смейте.
