Камен Пецов
Ранг: Минаващ
Регистриран на: Чет Авг 19, 2010 8:37 pm
Мнения: 77
|

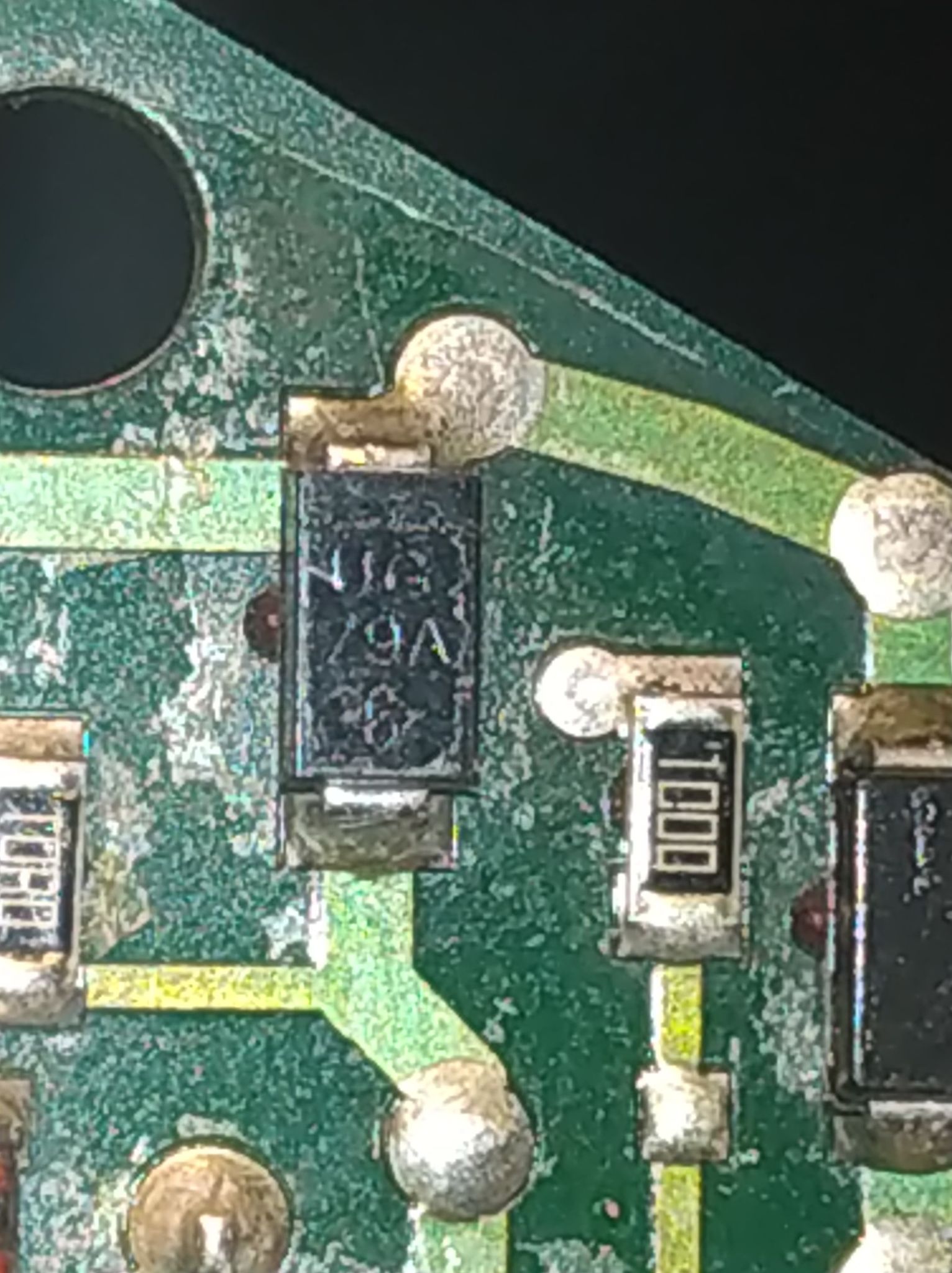

 Отново разпознаване на елемент Това според мен е диод.Вързан е на дрейна на N-mosfet от + .
платката е предназначена за управление на правотоков вентилатор на 230V
Предполагам,че пише UG79A
Не намирам нищо за него за да търся с какво даго заменя.
Идей?
|
| Пет Фев 26, 2021 10:37 pm |
|
|
|
Н'бабане Гт'муан'га
Ранг: Форумен бог
Регистриран на: Сря Яну 25, 2012 9:14 am
Мнения: 5298
|
Re: Отново разпознаване на елемент Да, със сигурност е "flyback" диод за реактивен товар, в случая вентилатор.
Не е нужно да търсиш точно същия. Прилича на SMB пакет. Вземи някой с рейтинг за 400 волта или повече. На вентилатора сигурно пише колко вата е, оттам прецени за тока и сложи още 50% отгоре
_________________
'просто' е технически синоним на 'красиво'
|
| Пет Фев 26, 2021 10:47 pm |
|
|
|
Камен Пецов
Ранг: Минаващ
Регистриран на: Чет Авг 19, 2010 8:37 pm
Мнения: 77
|
Re: Отново разпознаване на елемент Вентилатора е 66W.
Мога ли да ползвам 1N4007,че такива имам в наличност?
п.п май не е flyback.
Нещо подобно е:
|
| Пет Фев 26, 2021 10:50 pm |
|
|
|
Bai Ui
Ранг: Форумен бог
Регистриран на: Вто Ное 06, 2018 5:18 pm
Мнения: 1750
|
Re: Отново разпознаване на елемент Такова свързване цели да елиминира ефекта от интегрирания флайбак диод в транзистора ако разбира се няма нещо свързано между диода и транзистора, дросел да речем, обикновенно вграденият диод е бърз - шотки, предполагам и външният е такъв така че 1N400x няма да върши добра работа.
пс виждам втори диод на снимката, схемата май прилича на мосфет, свързан в диагонала на грец, това е класическа схема за управление на променливотокова верига с мосфет.
_________________
“Intelligence is the ability to adapt to change.” Stephen Hawking
Последна промяна Bai Ui на Пет Фев 26, 2021 11:50 pm, променена общо 2 пъти
|
| Пет Фев 26, 2021 11:31 pm |
|
|
|
al_at
Ранг: Форумен бог
Регистриран на: Пет Апр 13, 2018 4:00 pm
Мнения: 1622
Местоположение: София
|
Re: Отново разпознаване на елемент
|
| Пет Фев 26, 2021 11:39 pm |
|
|
|
Камен Пецов
Ранг: Минаващ
Регистриран на: Чет Авг 19, 2010 8:37 pm
Мнения: 77
|
Re: Отново разпознаване на елемент Схемата е с четири мосфета управлявани два-подва от два [url]IR2106S( http://www.datasheetdir.com/IR2106S+MOSFET-Drivers)[/url]( https://electronics-components.ru/files ... 30_170.jpg ) снимкана платката от руски форум
|
| Пет Фев 26, 2021 11:52 pm |
|
|
|
Bai Ui
Ранг: Форумен бог
Регистриран на: Вто Ное 06, 2018 5:18 pm
Мнения: 1750
|
Re: Отново разпознаване на елемент Явно знаеш повече, отколкото показваш следователно може сам да си намериш диода. Темата май мяза на викторина. Другото което е диодът има повече от един нод в двата краища, така че примерната ти схема не е вярна.
_________________
“Intelligence is the ability to adapt to change.” Stephen Hawking
Последна промяна Bai Ui на Съб Фев 27, 2021 12:03 am, променена общо 1 път
|
| Пет Фев 26, 2021 11:55 pm |
|
|
|
Камен Пецов
Ранг: Минаващ
Регистриран на: Чет Авг 19, 2010 8:37 pm
Мнения: 77
|
Re: Отново разпознаване на елемент Моля за извинение ако е прозвучало така. Преди малко започнах да чопля тези платки- имам три неработещи и естетвено не намирам никаква схема за тях. При първоначалния оглед забелязах на една от тях гръмналия диоди снимах същияот другата Това последното за управлението го рагадавам в във времето докато си кометираме диодите.
|
| Съб Фев 27, 2021 12:01 am |
|
|
|
velio
Ранг: Форумен бог
Регистриран на: Вто Юни 07, 2005 6:20 pm
Мнения: 3532
|
Re: Отново разпознаване на елемент
|
