Имам следната постановка:

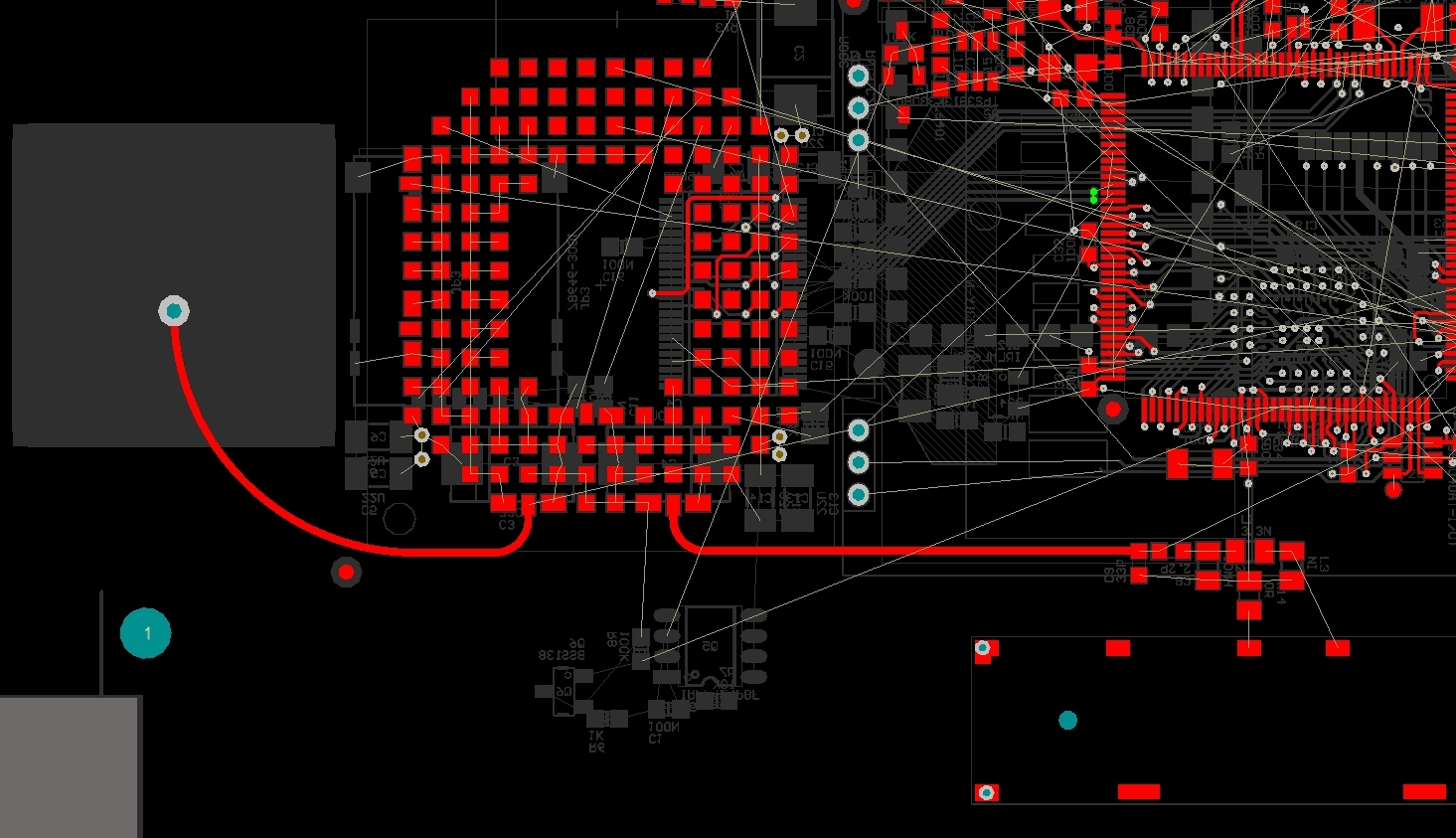

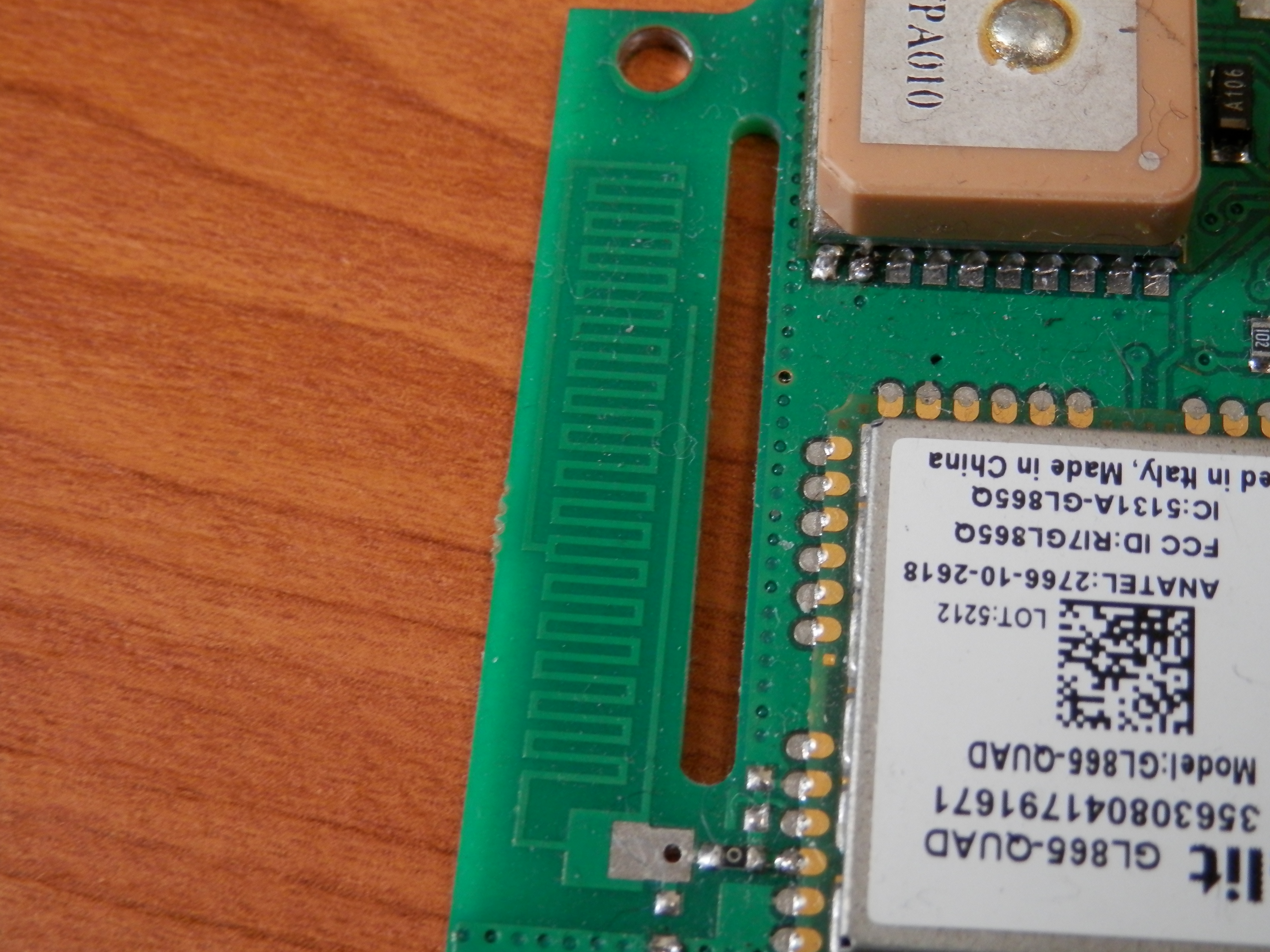

По средата е GSM модула, отляво е GPS пач антена, отдясно GSM антената със съответното съгласуващо звено. Как е по-добре да направя стрип линиите - ембедед (между две земи) или микрострип (с една земя отдолу)? Мога да го пусна и в двата варианта и се чудя...

По всички гайдове в нета пише, че ембеддед е по-добре. Но това значи да имам прошиване с два проходни отвора в двата края на линията. Дали няма да загубя повече от колкото ще спечеля, заради тях?

Дължините на линиите са около 30мм. Глухи отвори не искам да правя.

Точно за ГСМ антената няма нужда от толкова издребняване. Слагай линия каквато ти хареса - все ще стане. Но не е лошо да я скъсиш, като мръднеш антената наляво заедна със съгласуващите компоненти.

Нали не мислиш, че от фън шуй съм я забучил там в ъгъла Ако можех бих я изнесъл в съседната стая, ама... И така е прекалено близо до аналоговата част... Направо ме е страх да си помисля, какво ще се случи там, като говедото почне да предава.

Това дето се вижда на картинката са 28мм дълга стрип линия. Не са чак толкова много. По калкулатор ако е външна излиза 1мм ширина.

То въпроса вече отпадна де, пуснал съм ги външни и двете, платките вече са поръчани. После каквото сабя покаже.

Ми не ти знам аналоговщината , ама едва ли ще се смути от ГСМ, особено ако антената е мачната както трябва. Освен това може да екранираш чувствителната част.

То ще се види. Трябва да тръгна от някъде...

Екранирането при мен е малко мисия невъзможна, щото аналоговата ми част освен всичко друго е изнесена на 5 киловолта изолация спрямо останалата част от схемата. И металните екраните с тая изолация в обема дето са ми предоставили някак си не ми се връзва даже да си го помисля. Не че няма вариант, ама не ми се ще... Отделно имам и конектори с кабели... абе кошмар ще е, отсега ми е ясно.

Апропо къде си поръчваш екраните и от какъв матриал за тоя спектър?

Купувам ги готови http://lairdtech.thomasnet.com/category/board-level-shielding

Лео, , не виждам начин за онлайн купуване от сайта. Би ли дал малко повече подробности относно поръчките , цените и транспорта.

Сори, ако съм те заблудил. От тук ги купуваме:
http://eu.mouser.com/Passive-Components/EMI-RFI-Components/EMI-Connector-Gaskets-Grounding-Pads/_/N-bkrm8?P=1yzvez3&Keyword=BMI&FS=True

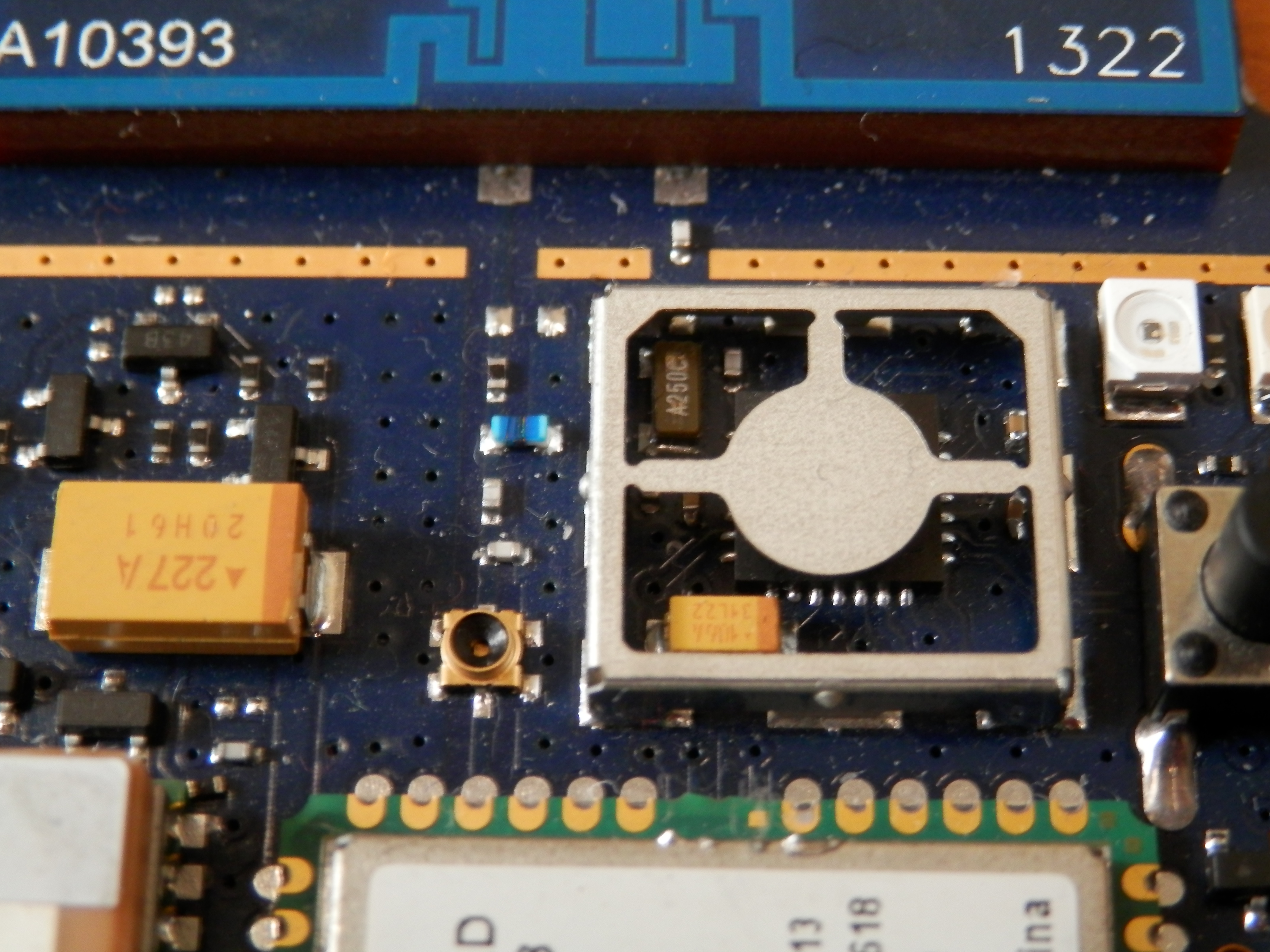

На снимката е основата на BMIS-201.
