Търсех някъде наблизо SMD->TH преходници за прототипи и се оказа че където и да отида попадам на sirius pcb, а качеството е ужасно - 0.5 мм, дупките като че са пробивани на ръка с превръзка на очи (много грешни дупки) и др. Освен това електронинвест казаха, че повече няма да работят с тях защото платките са ужасни.

Мислех си ако няма лесно достъпни да се съберем повечко хора, да определим какви преходници се ползват често и да поръчаме колективно от някоя платкаджийница.На мен най-често ми се налага да ползвам TQFP44(по-удобно е за експериментална платка TQFP отколкото DIP40), ще ми се да си поиграя и с няколко TQFP64/80, но не намирах преходници.

Ако някой знае къде се продават на приемливи цени - да каже. Ако не - пишете на кой какви преходници му трябват. Ако няма кой да ги "нарисува", аз ще се пробвам.

Аз ползвам
SOT-23-6
SOIC-8
SOIC-14
SOIC-18
TQFP-44 (повечко от тях)
TQFP-64 или 80 (евентуално)




TQFP преходник като този:
http://www.ebay.com/itm/TQFP44-TQFP-44- ... 0239174966
е удобен защото може да се разположат разни елементи - кондензатори, кварц, опорен източник ...

Мисля, че ако си ги направиш сам ще ти излезне най-евтино.
http://imall.iteadstudio.com/open-pcb/p ... 18001.html
http://www.seeedstudio.com/depot/fusion ... Path=70_71
Дори ще ти останат бройки и може да продаваш на колегите.

Това беше другият вариант. Реших първо да питам. Може някой друг да е направил или пък да знае място да се продават на нормални цени (не $9 за 1 бр. TQFP44 ....)

Това не върши ли работа?

тази платка предполага че ще използвам 4-5 QFP корпуса и много малко други елементи. Oбикновено е 1 QFP и повече други елементи.

Тази платка е самата прототипна платка. Тоест, имаш върху нея място за различни SMD компоненти, остава само да ги навържеш с жици.

Това с преходниците за големи чипове - иди дойди. Ама за много на брой малки е загубена работа, ако не са на обща платка. А и голяма част от компонентите с малко крака си имат DIP аналог така или иначе.

Аз до сега все се справям предимно със симулации, поне на аналоговщините. В началото тръгнах да правя преходници за TQFP44, но специализирани на PIC32. Направих. Направих и един проект с тях. От тогава имам поне 5-6 проекта със същия микроконтролер и направо ги лепя на платката. Вярно, случва се брак, ама не е чак болка за умиране, нито като цена, нито като количество.

Отдавна се отказах от ТН за прототипите. Имам за различните видове корпуси едностранни платки върху 0.5 мм текстолит, вместо дупка има малка площадка за запояване колкото е възможно близко до извода на компонента, това цялото го лепя върху голямо фолирано парче текстолит с двойнозалепващо тиксо и така имам прототип с плейн, масите на всички компоненти и филтровите кондензатори ги пускам директно към плейна.
Иначе с TH и жици при големите корпуси се получават големи индуктивности, филтровите кондензатори и те отиват на майната си, като цяло е ненадеждно и прави проблеми. Ама то зависи и какво прави човек де. За нискочестотни истории старите техники с TH платки са ОК, само че нискочестотни истории в корпус с 64 пина и нагоре вече няма.

741 може ли да щракнеш една снимка да видя какво имаш в предвид.

Ето една:

Ти си мазохист!

От кой зор и съпротивленията на SMD?

На мен с SMD ми е по-лесно.
Всъщност, ТН резистори спрях да купувам от може би 7-8 години

То и на мен ми е по-лесно, ама като има платка. И аз не съм купувал отдавна, а 0805 имам цялата Е24 серия, в класьор. Част от 1206- също.

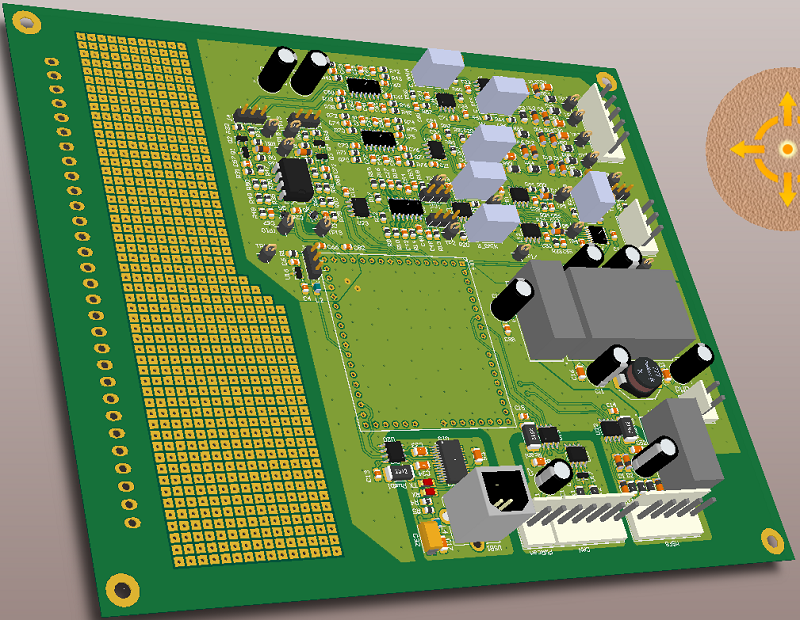

Обикновено се счупвам от четене на чаршафи и симулации, после направо правя платка точно за случая. Ако няма бързане, в Селектра става достатъчно бързо и евтино. После, ако се наложат корекции, правя втора платка, и т.н. А ако очаквам да е прототипна, правя си частта в която съм сигурен и си оставям място в вдиния край я за TH, я за SMD неща, например:

Това RF ли е? И тръгва ли?

Не, няма кой знае какви честоти, и да, работи
Аналогови истории са, SMB-тата ги ползвам заради ширмовката. Шумовете са критични и заради тях плейна ми е важен. Пък и си е удобство, пружинката за масата на скопа винаги има къде да се бодне наблизо. Иначе с 10 см жица на сондата миливолти трудно се гледат.
Тоз номер го видях преди много години в една статия на Bob Pease, лека му пръст. После го видях наживо при колега, оттогава го ползвам редовно и не мисля да го зарязвам.

И аз предпочитам смд резистори. Идеално пасват на обратната страна на TH платка. Лесно се разпояват с един поялник и да се прецакат - хвърляш и слагаш нов - 100 бр са 0.60 лв.
Иначе тази плетеница с масата отдолу е ок, но ако наистина ти трябва маса отдолу. Иначе по-малко са кабелите ако се пускат от двете страни на платката. Когато е възможно правя къси мостчета прилепнали до платка - така бъркотията е по-малка.
Колкото до скачане направо на платка - не съм дорасъл. Сигурно ще направя 10 платки преди да стане ок. Да правиш прототипна платка с брекаут място - това си е идея, но не съм сигурен дали за първа платка е добра идея. До сега винаги като поръчам платка все бъркам нещо. Не че за прототип е проблем - режеш с ножчето, стържеш маската и правиш мостче. До сега не съм правил грешки, които да не могат да се оправят.
