Този път попаднах на нещо евтино и даже работещо - с изход 5V, пристига за около седмица до Европа, виждам че са изкарали и варианти за 3.3V, 9V и 12V
http://www.elecfreaks.com/5016.html

Вариант 1
http://www.elecfreaks.com/store/wireles ... p-513.html

Вариант 2
http://www.elecfreaks.com/store/wireles ... p-514.html

Описание, чинглиша е поносим
http://elecfreaks.com/store/download/User-specified.pdf

Всички варианти се захранват с 12VDC, токът на празен ход е 330mА. Ако приемника е натоварен с 10-20mA (2 мигащи светодиода), консумацията на предавателя се покачва докъм 340-350mA. Ще направя допълнителни измервания с по-сериозни товари да видим дали се потвърждава това което е написано в описанието. Без приемника или със светодиодите към приемника драйвера на примника топли сериозно.

И двата варианта работят при 1см сантиметър разстояние между антените, като вариант 2 се държи по-добре.
п.с. на 5VDC нещата са по-добре, 250mA ток на празен ход, изходния драйвер на предавателя е студен при празен ход или 10-20mA консумация

Егати разхищението на енергия.

Сега, малко копане в обратната посока (т.е. reverse engineering) и за братята китайци

Надписите на чиповете по приемника и предавателя са изтрити (изпилени, не замацани). Но на една от снимките в сайта надписите си личат доста ясно. Другите елементи са резистори, кондензатори и диоди.

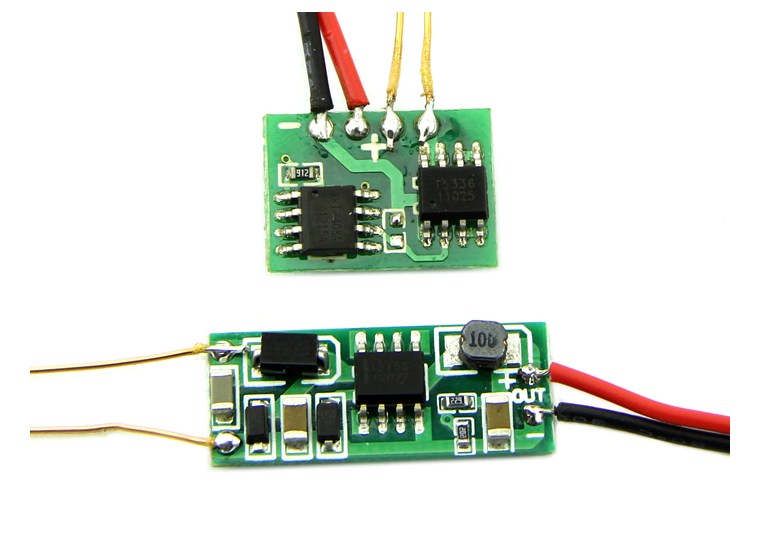

Прилагам свалените от мен схеми и сниките на предавателя, приемника и снимката с вероятните надписи (не е ясно дали са истинските).

Ето и това което аз мога да прочета от надписите на чиповете (от снимката). Не можах да намеря нищо смислено по-търсачките, ако някой има идея да свирка. Възможно е и да съм прочел някоя цифра или буква неправилно.

Предавател:
XKT-408A 1215A / 8SO
T5336 11025 / 8SO

Приемник:
C3158 I2077 /8SO / Intersil??? според символа

п.с. схемата на предавателя беше дублирана, приемника ще го добавя по-късно.

Цецо, ясно че разхищение има - но не съм го пробвал с по-голям товар, а на една от картинките даже го има с ферит - може тогава загубите да са минимални. Няма да да минимални, а поносими...

И на мене не ми е ясно защо трябва да е с тия гигантски бобини на 10мм.

Не виждам проблем да е на двете половини на RM-8 примерно и междината,
барабар с кутията, да е 1мм в сглобен вид, нещо повеждащо, магнити да
задържат на място и готово. Ако не 50% то поне 30% кпд съм прилично сигурен,
че бих могъл да докарам.

Сложи му един скоп и виж на каква честота щрака

125kHz според някои други сайтове, днес ще измеря с осцилоскопа какво точно има по крачетата
довечера ще кача повече

Аз съм се насочил към IDT, вече могат да се купят от Mouser. Гледам в новата спецификация на Qi, неприлично малки антени ...

файла със схемата на предавателя беше дублиран, преди малко го смених с правилната схема на приемника
работната честота изглежда да е 55kHz
да чиповете на IDT изглеждат добре, но май повечко претрупани ако не ти трябва да покриваш някакъв стандарт
ако някой изкопае нещо за чиповете описани във втория ми пост ще съм благодарен, аз не мога да намеря нищо смислено в чичо гугъл

Ето и решението на задачката
Производител на чиповете и съоветните безжични модули: Elcoteq Electronics http://www.liucr.com/
Сайта е само на китайски, но чичко гугъл превежда читаемо. Ако някой разбира, може да намери и истинските описания - аз им писах, но дали някой ще ми отгоори е друг въпрос. XKT-408 гледам има цена от 5yuan (0.82USD) за 10000 броя, значи произвеждат здраво.

Чиповете са:
XKT-408A предавател (има модификации B и C) - няма datasheet, но все пак е нещо
http://translate.googleusercontent.com/ ... tv5h9YvPeg

T5336 мисля че е само MOSFET драйвер

T3168 приемник

Хайде наздраве, и ако Ви хрумне идея за проект или по-малки антени свиркайте. На страницата на производителя имаше някакви микроантени, както и приложения за големи зарядни токове, но превода през гуглето се дъни постоянно.

Чипа на приемника ми прилича на обикновен степ-даун регулатор.
Трептящ кръг в резонанс, енергията от който се "консумира" през еднополупериоден изправител с "С" филтър след него. И тъй като напрежението му ще варира силно от товара - след това степ-даун регулатор стабилизиращ изходното наорежение.

Интересно ще е колко волта е напрежението след изправителния диод?
Предполагам, че ще е високо (може би няколко десетки волта).

Можеш ли да го премериш?


@FiTTiLA, можеш ли да дадеш някакъв линк към IDT чиповете? Кой им е производителя?

@emilvtc - производителя на IDT e IDT Integrated Device Technology, ето и съоветната страница http://www.idt.com/products/power-management

напрежението след диода DD203 (означение SS34) e 5.85VDC измерено с обикновен волтметър, осцилоскопа не го взех днес - така че и да има пикове по 10 или повече волта не се виждат
това е при входно напрежение на предавателя 5VDC, и изходно напрежение 4.85VDC на приемника, натоварен с 1 LED, през 220R

п.с. бях измерил грешно, съжалявам

Малко цапам, ама...
Това го планирам от години и още не съм го пробвал:
В разните му ел-механични програматори и къде ли не има няк'ви синхронни двигателчета (на 220В) състоящи се от елементарен соленоид, магнитен ротор и механична спирачка осигуряваща правилната посока. Обикновено се поврежда механиката.
Значи: свързвам два соленоида серийно (да издържат без магнитопровод), скривам ги в "чашка" захранена на 220В и после топвам "пръчка" в която има намотка от 12В реленце например. Хем евтино, хем без високи честоти и ултра технологии.

Внимавай да не се утрепеш. Релето със сигурност има доста повече навивки от намотките на моторите, така че очаквай 500-600 волта. Едва ли ще има голям ток ама все пак ще му дръпнеш един танц.

Цък, навивките на двигателчетата със сигурност са повече. Пък и за токов траф съм чувал
