Здравейте!Може ли показаната схема да се направи с още един бутон ОN.Искам да има два пуска и един стоп.http://sharingmanual.blogspot.com/2012/08/on-off-touch-switch-using-ic-cd4011.html.Мерси предварително.

Или предложете друга.Става въпрос за аспиратор -две степени и стоп.

УжасТ !

Кое е ужас.

"два пуска и един стоп" какво ще рече? независимо кой ON натиснеш, да прави същото ли? ако е така, просто вържи още един бутон в пралел на първия ON

Първия пуска 1-ва степен,втория-2-ра,като стопа е общ.Може ли,да се използват свободните пинове на 4011за още едно реле.При пускане на коя да е степен би трябвало да се изключи другата!АКО МОЖЕ РАЗБИРА СЕ.

да, тогава трябва да ползваш другата половина
с една дума отговорът е "може"

Не е touch switch - това ще пречи ли?

Схемата от линка съм я направил и работи,как да я доработя с още един тъч и още едно реле.Ако свържа по същия начин свободните пинове,ще се получи ли

Н'бабане Гт'муан'га би ли драснал една схемичка.

ок, утре ще драсна една и ще ти пратя а ЛС

Мерси.

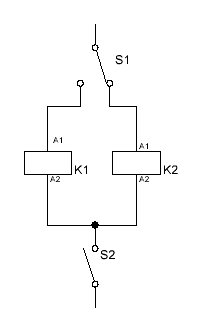

Н'бабане Гт'муан'га,точно това ми трябва .Но сега се сещам,че ако е пуснато с бутон 1,при натискане на 2 ще трябва да прекъсне релето на 1.Довечера ще кача снимка какво искам да пускам.

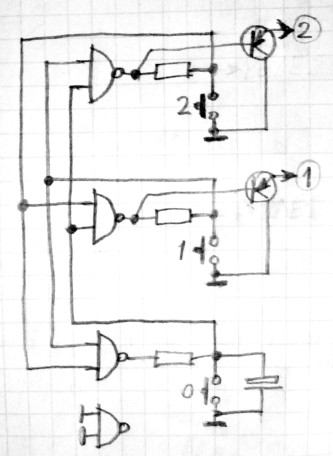

А бе ннам братчеда Н'бабане какви ги е сътворил но едва ли се е занимавал с глупости повече от бай ти Бонго - аз съм го правил само с инвертори (и диоди) на далеч повече канали. На ти една идея и от мен. Резисторите са 10-47КОма, кондензаторът ако е над 1мкФ му слагаш последователно и стотици ома резистор да не хаби бутончето.

Edit: ааа, сега се сетих, че искаш тъчаво. Мии дигаш съпротивлението а конда ако държиш на него да стане 10нФ например.

демек според новото ти описание:
ако натиснеш ON1, пускаш реле 1, спираш реле 2
ако натиснеш ON2, пускаш реле 2, спираш реле 1
ако натиснеш OFF, спираш релета 1 и 2
така ли ти трябва?
