Здравейте,

Случайно някой да е запоявал QFN по следния начин от линка: http://www.youtube.com/watch?v=d-f-SBC0GrU? Или по друг начин, но без духалка?!? Чиповете, които се опитвам да запоя са на Microchip: MRF24J40, а станцията, която използвам е следната: http://dx.com/p/kada-936d-digital-soldering-station-with-english-manual-60w-24v-ac-1874.

Мноо брутално това запояване. Тоя го държа над 10-15 секунди загрят целия чип че да успее да го намести. Запоявал съм 4х4мм 20 пина с без такива гимнастики. Просто падовете на платката и на чипа като са добре калайдисани после само с едно минава с поялника отстрани и си залепва.

И аз като Cekins
калайдисваш, слагаш хубав флюс плъзваш поялника по пистата към чипа и се запоява.

Благодаря за съветите, ще пробвам днес.

Освен пистите на платката, дали е добра идея и пистите на чипа да се калайдисат?!

Тоя номер отстрани с поялника минава, ама ако падовете имат и малко просвет навън. Но вече има доста на които са само отдолу. Ако има и паур пад отдолу... поялника е безсилен. И тогава и аз ги горещя брутално с духалката за 10 сек на 450 градуса. Много флюс преди това и тинол предварително на площадките. Като се размекне тинола чипа сам се намества. Температурата е по китайската скала, демек - не е ясно колко точно е. Ама оцеляват.

Но си е чекиджийско изпълнение де... трябва опит, а и често крайния ефект не е задоволителен. От сума ти време се каня да пробвам метода на tgi с фурната, ама....

То е ясно че тия трикове са само за "бутикови" серии

Здравейте,

Запоих чипа по метода на Cekins, като паур пада отдолу го запоих по метода от ютуб клипчето. Естествено го задържах за 1-2 сек, а не като клипа за 10-15 сек. На пръв поглед изглеждат добре спойките, но не съм успял да го пусна засега тъй като имам проблеми и във софтуера. След като изчистя софтуера ще разбера дали е станала спойката и ще пиша пак.

Цецо, и във фурна и с духалка тия моите PHY-та дето са в такъв корпус
са почти винаги беля и то голяма. Случвало се е по два-три пъти да ги махам
и пак да ги слагам. Понякога се предавам пред една лоша връзка и я замостям
с капка калай (платката има излизащи навън от чипа падове а чипът отстрани
има излизащи железца, над нивото на платката, между тях и нея има пластмаса
ама за едно като е съм го давал накъсо с капка и айде).
Накратко - с тия е винаги голяма мъка. Само когато е много точно дозирана пастата
(което го правя със стенсила преди фурната) _и_ чипът е поставен нито преди да
е засъхнала та да се втвърди нито докато е съвсем мека та да я изгони тук а не там
съм имал късмета да "фане" от първия опит .

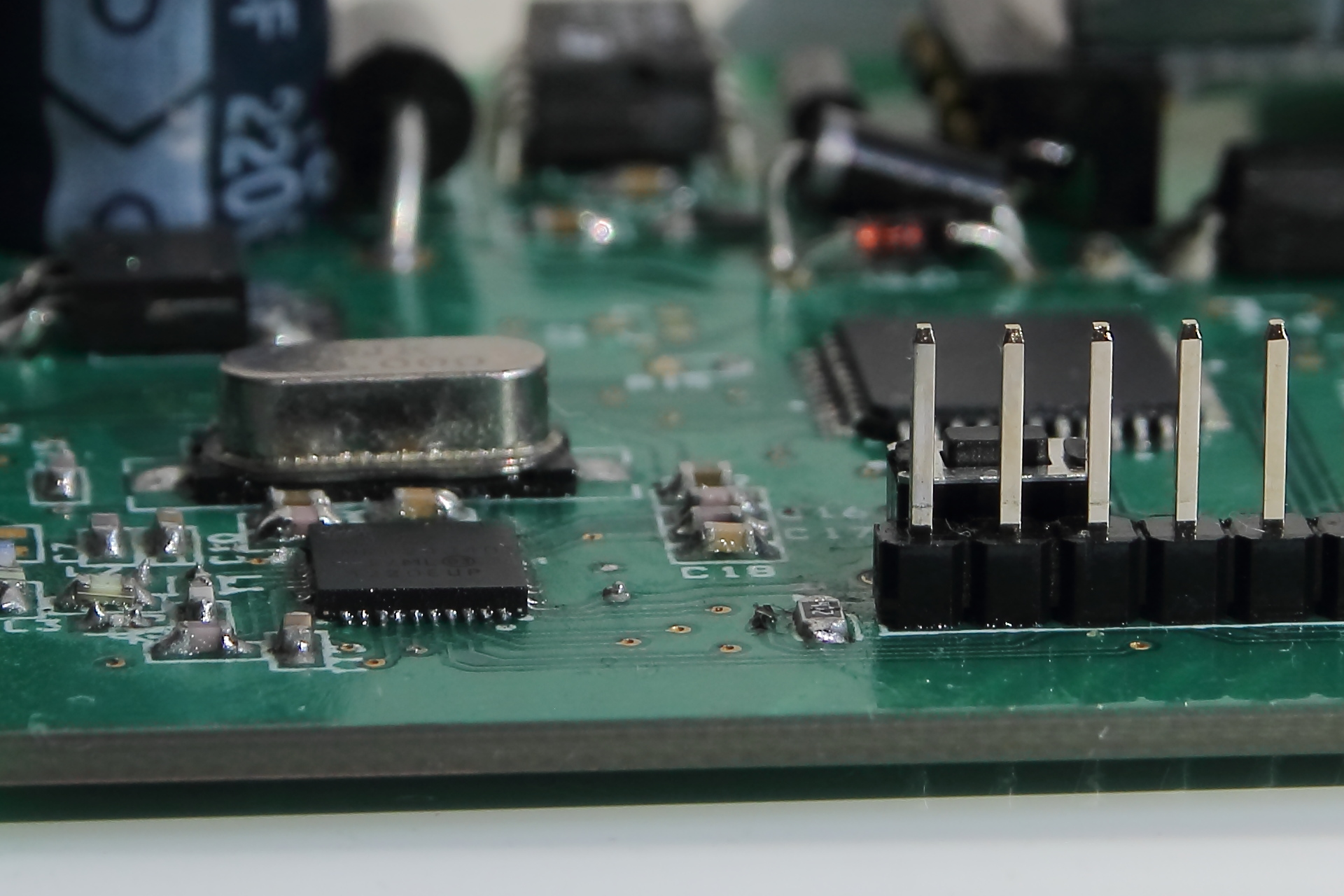

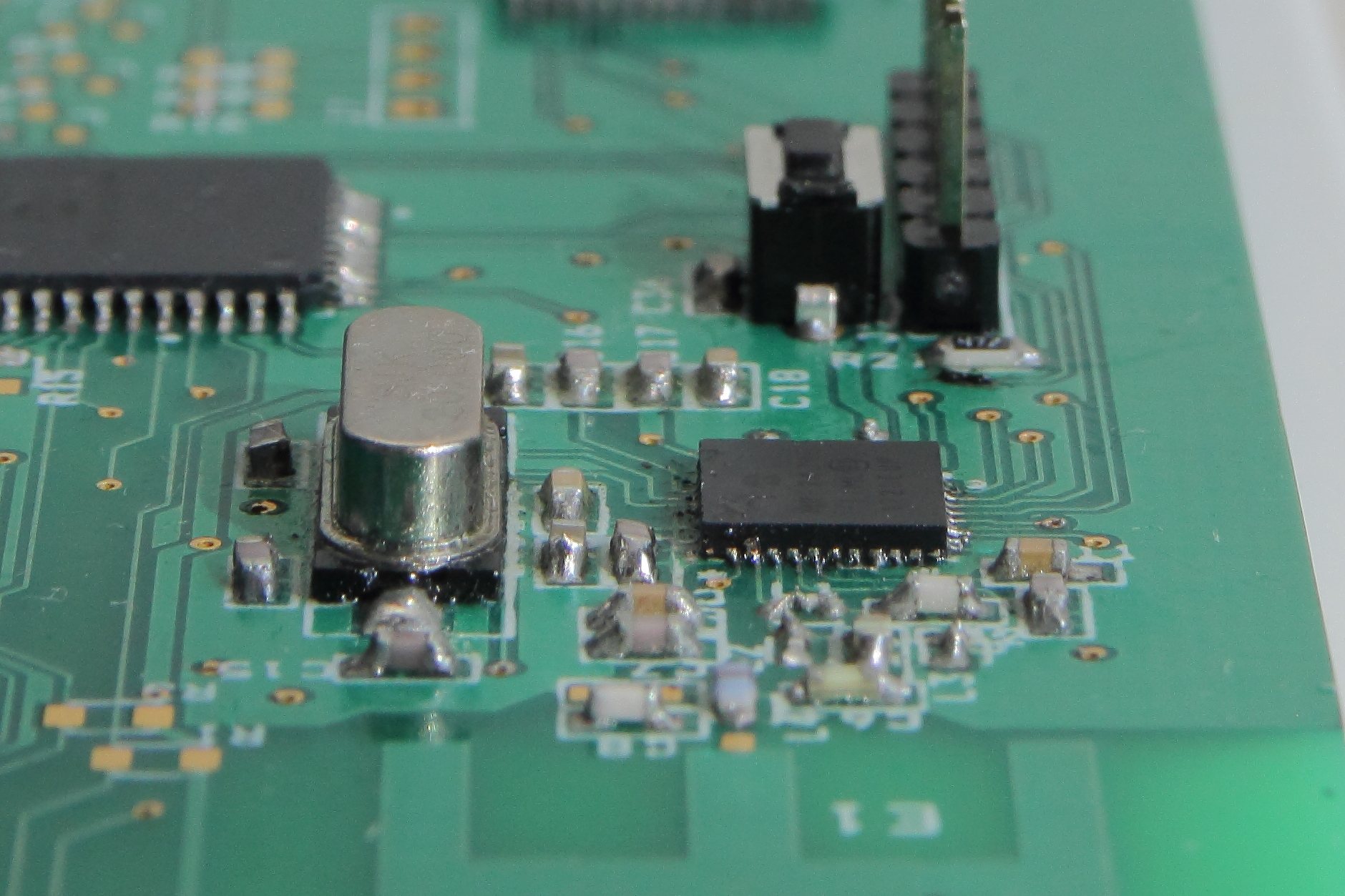

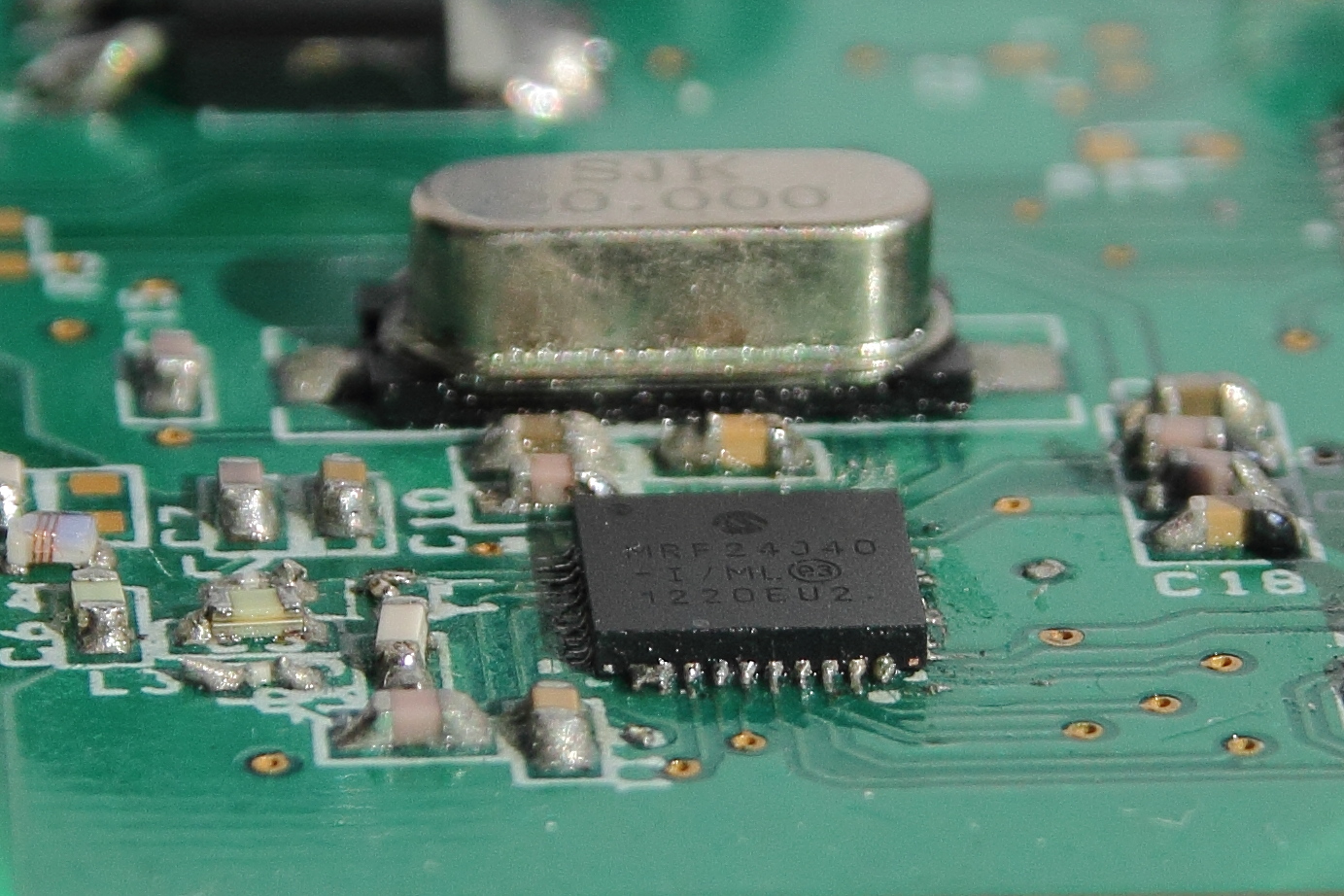

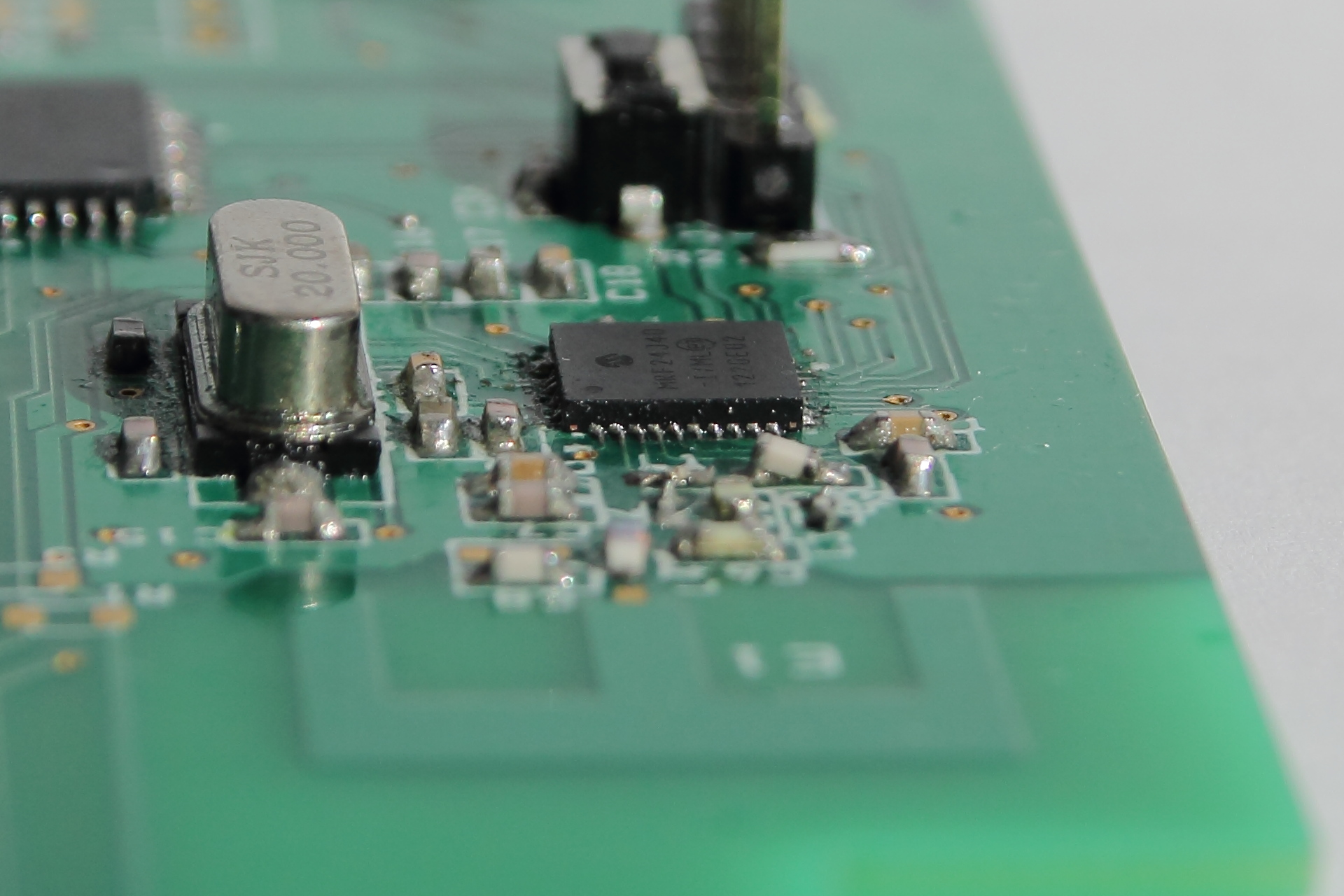

Мога да потвърдя, че запояването на 40 пинов 6х6мм QFN чип (2 запоени до сега) става успешно по метода на Cekins + youtube клипчето с китайска станция Када 936д. Прикачвам няколко снимки на запоените чипове за по-нагледно

Ако бях сътворил такава грозотия хич нямаше да я показвам Купи си духалка и ползвай флюс. Не само чиповете ами и останалите компоненти си запоил с краката си

Ти остави това, ама тия топчета калай, дето са се пръснали навсякъде доста ме притесняват!

Егати, как успя да сътвориш подобно мазало?

Като прецакаш няколко по-скъпи чипа, ще си потрошил пари колкото за една евтина духалка.
Виждам, че вече се продават духалки за под 100 лв., не си струва усилията и мъките. Като гледам как изглежда платката - скоро имаше тема за флюсове, крайно наложително я да я прочетеш

С подръчните материали и станцийката, която имам - направо се радвам, че две такива платки могат да си "говорят" С чипа не се озорих толкова, но с тея бобини 0201 корпус си беше доста трудно. Ако намеря други с корпус 0603 (във фарнела) ще ги сменям. За сега докарвам 6-7 метра обхват между двете устройства на пълна скорост (изключен турбо режим). Иначе за две платки просто реших да се пробвам със станцията която имам, но ако трябва да правя още - определено ще трябва да си взема духалка. А за флюса, още днес ще се опитам да си намеря някой по-качествен (след като прегледам темата).

0201 просто не е за поялник. Това си е егати клизмата. Аз 0204 не ебавам да запоявам на ръка.

Нямаше ли готов кит с тоя чип? Нещо с мачнат RF и после направо да го изкопираш ако ти върши работа?
