Ами пробвай. То ако искаш може и буфериращия ОА да го направиш интегратор. Ама е играчка. Па не знам що при мене работи. А честно да ти кажа в ацп-то кой знае какви скокове не съм забелязал - 1-2 бита не е кой знае колко сериозно - нещо като 20-30 mV на 12 волта акомулатор ако делителя е на 4. В тока кой знае кви скоци няма - там дросела пооправя нещата.

Мисля че големия проблем идва от токовата част. 3% от 2.3А по 0.1 ом = 0.0069V или 7 mV. Това е най-малкия ток който трябва да може да се мери. Всъщност може да го спирам при 10mV. не е голям проблем. Ама там пулсациите бяха доста големи.

Е за какво ти трябва да мериш 70ма. В тия малките тоци вече би трябвало да го поддържаш по напрежение. Тока ще ти е само информативен. И да не е много верен какво ти пречи. По важното е в зоните където зареждаш с ток да ти е вярно. А то си е нормално да имаш пулсации.В тази зона вече имаш съвсем кратки импулси.

имам и проблем с намирането на трянзистор. Повечето които намерих са Vgs = -12V и даже това е абсолютен максимум. Има ли начин да огранича напрежението на гейта?
Даже намерих един с шотки диод в един корпус: STS2DPFS20V
Или пък някакви предложения - нещо дето може да се купи от софия?

Намерих само този: IRF7316, но са 2 в един корпус. Не ми харесва единия да стои там само за красота ... или пък за резерва ако гръмне първия?

IRF4905. При тия тоци даже ще ти охлажда въздуха
Бичил съм го на 7-8А без радиатор и не мръдва и с 1 градус над околната.

едит: първия е твърде слаб и R-a му не е никак малък. Втория по бива ама при всички положения ще имаш проблем с охлаждането му ако започне да ти грее. За такива неща не налитай на SMD-та. На ТО220 винаги можеш да сложиш някакъв радиатор ако се наложи.

0.2 ома си е малко. Този дето ми даваш само изглежда с малко съпротивление. При по-малък ток съпротивлението нараства. Пък и 3.4 nF не е малък капацитет. Този транзистор е по-скоро за задвижване на електрокари отколкото за импулсно с макс ток 1-2А ... А и не го намерих наблизо да се продава

Видях този във футурел - Si9435DY. (час и половина с маршрутка, но поне има директна...)
При смд-то разсейваната мощност зависи най-вече от площта на пистите. За този дават 1 ват при 125 градуса по целзии, монтиран на писти с минимална площ. При груби сметки при Vgs = 10V го дават 0.05 ома по 2 ампера = 0.1 ват. Дори да изпускам една камара неща и да бъркам - едва ли е с много. най много да ми се наложи да разсейвам 0.2 - 0.5 вата ако фронтовете на импулсите не са така стръмни. В момента при 1.1nF изглежат добре а с този при входен капацитет 0.7 nF ще е дори по-добре.

Ами не знам кое колко му е ама в идентична схема 3 (три) 9540 греят повече от един 4905.

Намира се тук-таме. От Елимекс съм купувал. А и не са много скъпи 2-3 лева на дребно.

сглобих горе-долу нещо с SI9435DY (smd) и не грее въобще до около 1.5 ампера (при повече изключва адаптера). Също така за разлика от повечето смд мосфет дрейна и сорса са на повече от едно крачета (по-голям ток ще издържат с по-малък пад). Повечето слагат само дрейна на няколко крачета за охлаждане.
Кофти при 15-те волта е че при високия ток нямам резолюция на PWM-то. като увелича с едно скача от 300 мА на 500мА. Разбира се мързеше ме да сложа младшите 2 бита дето са ги заврели в CCP2CON - 4 и 5 бит и сега резолюцията е 6 вместо 8 бита. Опитах да ги сетвам, но нещо обърках и PWM-то спираше от време на време - сигурно не съм сетвал правилните битове. Става въпрос за PIC18F452. Duty cycle се задава от CCPR2L : CCP2CON<5:4>...

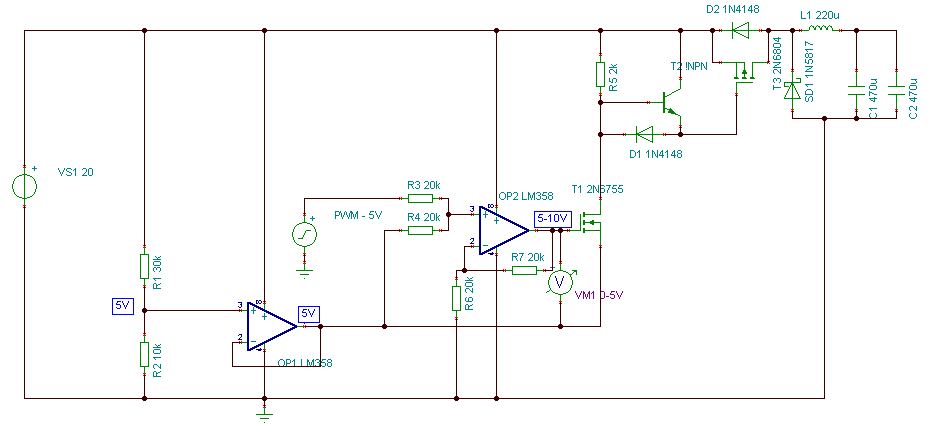

Има още един проблем. Ако реша да ползвам 18V дали SI9435DY ще издържи след като абсолютния максимум на GS е -18 V. Има ли начин да се намали това напрежение. Може би да взема с един делител 5 волта от входното напрежение, да го мина през ОУ буфер и да го ползвам за маса на на управляващия мосфет. За целта обаче управляващия сигнал трябва да е 10 волта, което означава да го повдигна с още един ОУ до 10 волта. Обаче като управляващия сигнал е 0 волта в/у управляващия мосфет ще падат -5 волта. т.е. управляващия сигнал трябва НЕ да се усили х2, а да се събере с 5-те волта на първия ОУ. Извинявамс се че мисля докато задавам въпроса . Прилагам схемата дето измислих. Може и да има по-лесен начин ...

Vgs може да се ограничи с един ценер 15 В в гейтовата верига.

Така е, но ценера върви със съпротивление в/у което ще падне останалото напрежение. Проблема със съпротивлението е че ще попречи на бързото зареждане или разреждане (едното от двете, не ми се мисли сега кое) на капацитета на GS. Това беше и целта на биполярния транзистор - да разрежда капацитета бързо. Ако сложа там ценер ще трябва да вържа между него и управляващия мосфет съпротивление, което ще доведе до по-бавното зареждане на капацитета, греене на мощния мосфет и загуба на резолюция на PWM (виж началото на тази тема).

Едит: освен ако няма един ценер на 15 волта на GS на мощния и един 5.1V под него и евентуално няколко ома съпротивление за да обере разликата. Обаче така се ограничавам на фиксирано напрежение 20 волта без да имам избор на 18 или 24 примерно. Ако повдигна PWM-то не с 5 а с 10 волта мога да ползвам входящо напрежение от 15 до 25 волта.

Едит2: Ако пък вместо R1 на последната схемка сложа ценер на 15 волта мога да си ползвам каквото искам напрежение на входа. Така ще държа гейта на мощния транзистор на макс -15 волта от положителния полюс

Той PWM-а е 10 битов а ти го караш на 8 с по-малка резолюция. Ама наистина нещо си объркал, щото то реално тия битове се зареждат само при PR2 match. Имаш си и прекъсване за целта и можеш да ъпдейтваш регистрите на ШИМ-а тогава.

Да. Ползвам 8 вместо 10 бита за да имам по-голяма честота.

Това не е съвсем така. Можеш да си пишеш по всяко време, а се зареждат само при PR2 match. Разбира се това важи за CCPR2L, който при match се прехвърля в CCPR2H. Не съм много сигурен какво става с двата бита дето са в CCP2CON

Те май се сравняваха с прескалера. Честотата няма нищо общо с резолюцията ...? Каква честота те интересува?

има много общо с прескалера. Ако PR2 е 0x3F тогава таймера ще брои от 0 до 0x3F. Сещаш се че до 0х3F се брои по-бързо отколкото до 0xFF - по-малък период, по-голяма честота. Обаче 0x3F e 0011 1111 двоично, което са 6 бита. Като добавиш и двата бита, които се включват в пвм режим - стават 8 бита. Т.е. вече не е 10 а 8. Ако отвориш даташита на PIC18F452, страница 125 (или 123 от вътрешната номерация) там е обяснено по-добре. Аз не мога да го обясня правилно. А на предишната има даже и формула с която да си сметнеш резолюцията като функция от честотата.
Моя кварц е 3.6864 MHz за получаване на точна скорост за RS232. x4 = 14.7456 MHz.
PWM period e (PR2) + 1] • 4 • TOSC • (TMR2 prescale value) = (63+1)*4*(1/14.7456*10^6)*1 = 17.36us
PWM freq -> (1/17.36)*10^6 = 57.6 KHz както се вижда и от почти верния ми осцилоскоп тук

резолюцията е log(14.7456MHz/57.6kHz)/log(2) = 8 bits

Има и табличка за тези които ги мързи да смятат. Само не разбрах как ще постигнеш 12 и 14 бита спрямо тази табличка, но както и да е.

Двата бита в CCPCON се "слепват" с 8-те от CCPRL и се прехвърлят заедно в CCPRH, който се разширява до 10-битов, след което се сравняват с 8-те битa от TMR2 плюс двата му бита от предварителния делител, т.е. компаратора е 10-битов.
