И брой това дето минава колектор->база...

Много се съмнявам. Пък и сам си го написал: "времето от +12 до 0 е 1.5 uS". Аз не говоря за това.
Ток през диода тече, докато напрежението на диода в твоята постановка стои отрицателно (-0.9V или -0.3V, според диода). Това време е от порядъка на няколко милисекунди, че и повече. Не гледай иглата в момента на превключването, ами си сложи развивката на 5 ms на деление и ще го видиш колко е. После виж дали има разлика с обикновен диод и с шотки

Да де - за това време говоря. Варианта е да съм недогледал развивката, ама толкова си беше ...

Спадането от 12 до 0 е много кратко - буквално наносекунди.

Ето и аз барбар Петко с мъжете измерих нещо.

С диод 1N4148 - изключва за 4.13ms, стига до 0.9 волта - не съм го мерил точно щото не е толкова важно
С диод и ценер - изключва за 1.7ms - пик 14,4V
С 1к резистор - 2.19ms - 25.6V
без нищо - 1ms, > 350V

Не съм пробвал с резистор и кондензатор. Чух че това е един от най-добрите варианти, но нещо ме домързя да цъкам може после пак да си поиграя.

Значи горе долу 2 пъти намаля времето ценера. Разбира се трябва му и диод защото се оказва свързан в права посока при включване на релето.

П.П. релето е на 12 волта, захранвам го от акумулатор. По спецификация е <5ms и май са взели в предвид диода.

А, това го забравих. Хубаво го каза. Но колектор база е в обратна посока така, че няма да мине през него, а ще се пробва да пробие. Обаче колектор-база пробива при по-голямо напрежение от колектор-емитер (поне за транзисторите, които имам аз).

На какви релета го гледаш това? Обикновенно тока спада на порядък по бързо отколкото механичната част затваря? Някакви високоволтови с голяма индуктивност ли са? Или ридреленца?

Ами от Комет Gоodsky - белите продълговати - 12 волта : http://store.comet.bg/Catalogue/Product/5546/

Интересно,
първо че са по бързи отколкото си мислех.
И второ че и аз съм правил експерименти,но разликите ми се получаваха много малки. Чешките релета тествах ако помня вярно. Нещо около 3mS се колебаеше времето и с разлчините трикове се променяха десетите малко.
Темата беше ползотворна и за мен значи

ама 3 мс за отлепяне на контакта или за гасене на обратния импулс? да не говорите за различни работи?

Ми те нещата са вързани. Контактите отлепят някъде около средата на обратния импулс, още преди токът през диода да е спрял напълно. Ако се вдига едното време, ще се вдига и другото.

Ами утре пак ще си поиграя ако се сетя. Ама все пак си мисля че беше на развивка 1uS.

Колкото до отлепянето на контакта - най-добрия вариант е да се снима с високоскоростна камера и да се види скорост и време. Със самия контакт нищо не може да се разбере. Или почти нищо - то аз и с това мога да си поиграя де...

@741 - то ако става въпрос след 20 години релето не се отлепя 20 минути след спиране на тока към релето Имал съм такъв случай и то масово с едни машинки. Релетата бяха с някаква много фъкена конфигурация на крачетата и 18 волта бобини. Та им слагах едни магнитчета по корпуса да им помагам.

значи за обикновени релета файдата едва ли е голяма
но например ако се гони скорост като при матричните принтери например
също и за управление на индуктивен дизелов инжектор и там нещата много зависят точно от тия импулси
там обаче конфигурацията е специална - сърцевина с много малко вихрови токове, ход на котвата 50 микрона....
управлява се с 20 ампера начален импулс и после се оставя отскок на напрежението към 50 до 80 волта, през диод зареждат кондензатор с въпросните 50 волта които после ги ползват за по голям начален ток на следващия импулс
[url]
http://www.eetimes.com/document.asp?doc_id=1276594[/url]

За отлепяне на контакта си бях нагласил опитна постановака

Такаа... ето и резултати...

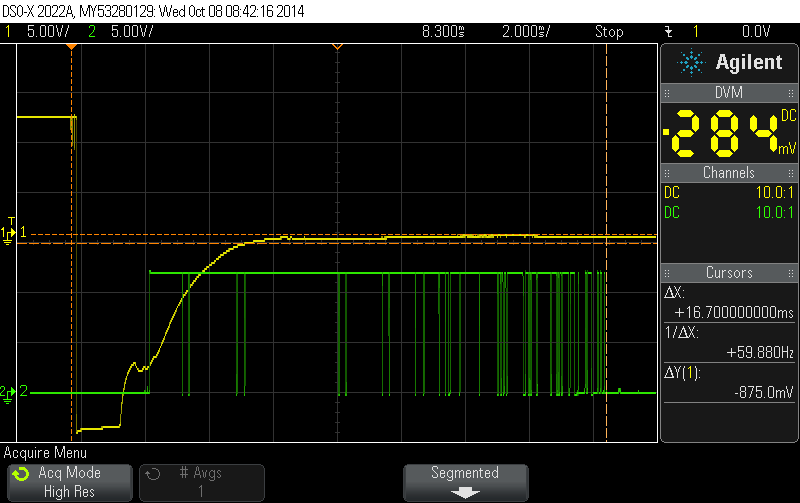

Трансила е 16 волтов. За него не съм правил на малка развивка щото очевидно няма смисъл.

Зеления канал е на общия край на релето с пулъп 1к към +12, а но/нз са на 0.

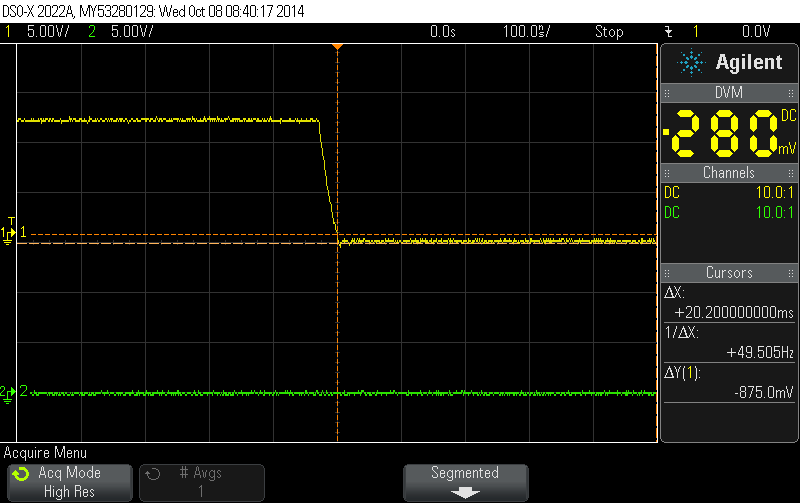

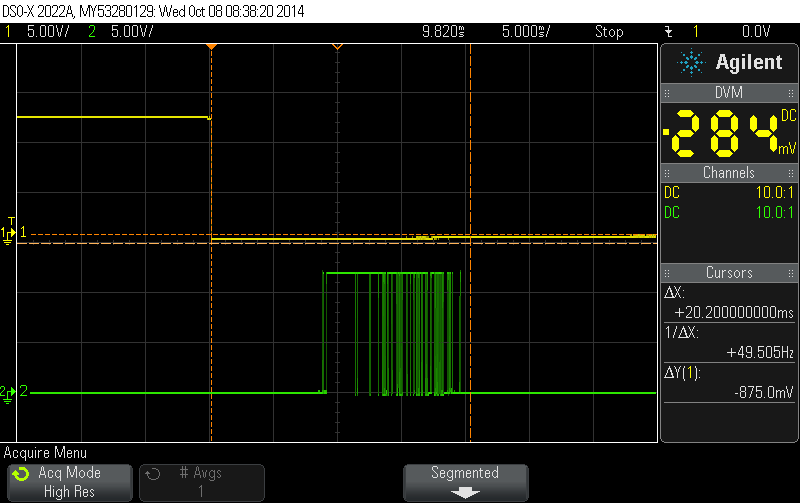

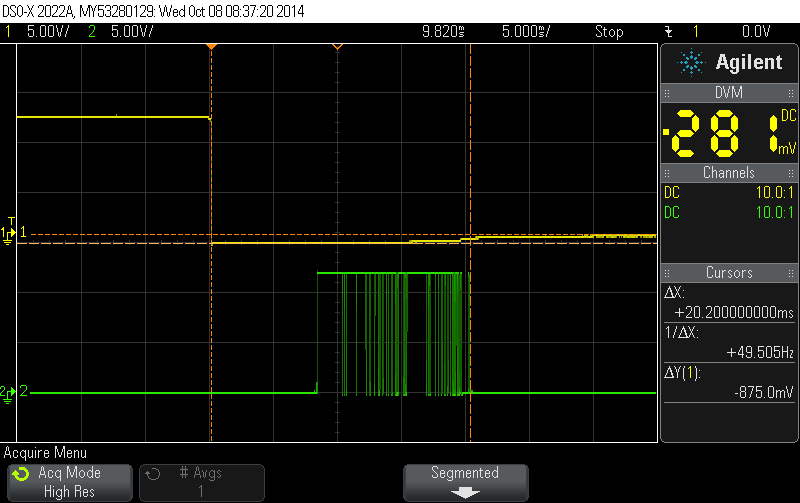

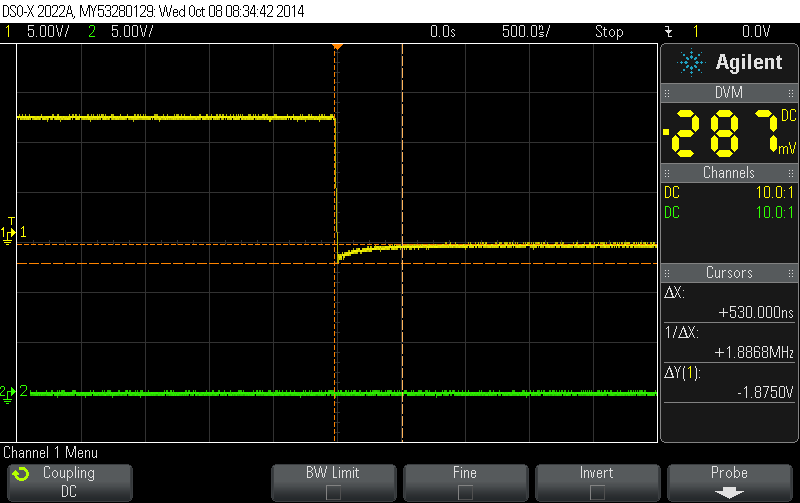

При 1N5819, първо че слиза много по малко под 0 волта, второ че е за много по-кратко време и за капак, противно на всички писанки досега, контакта достига крайната си точка с една идея по-бързо от 1N4007. Отварянето започва практически по-едно и също време.

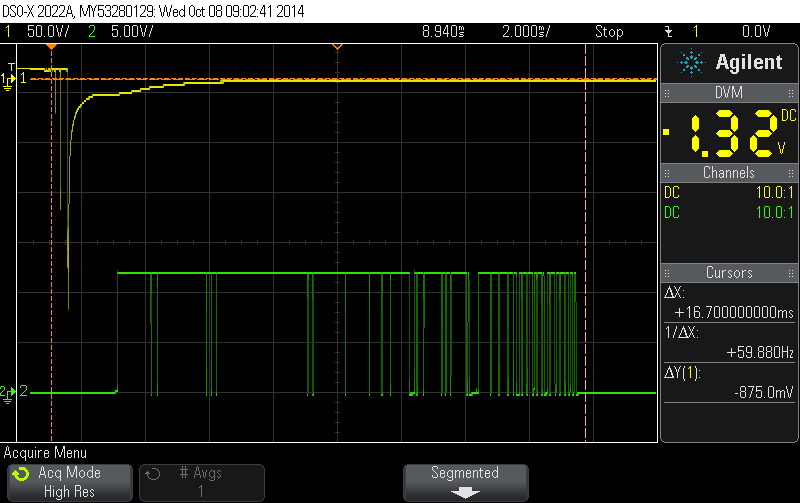

едит: Добавям и без диод. Жълтия канал е на 50 волта!

Нещо не мога да стопля. Масите на осцилоскопа къде са закачени?
