тока е еднакъв по цялата верига, няма значение къде го мериш

Знам, ще направя нещо да видия дали ще се получи ще направя и един тригер с транзистори и след това ще постна резултата

ами колкото и да е странно точно сега няма ни един кад инстлиран на тоя комп. Схема общ емитер, същото като инвертора с NPN но наобратно, емитер на + от тоя + ти тръгва и шунта. Изхода на шунта към базата. Колектора надолу към маса през резистор или където ти трябва. когато Е-Б стане над 0.6 да речем, транзостора се отпушва, това най-простичко.

Тони, аз това щях да му го предложа още вчера, ама човека иска да е регулируемо, а така става само с регулируем шунт, който или няма как да го намери или става тъпо. Другите решения (включително с микроконтролер, щото нали той каза, че там му била силата) изискват повече компоненти, а това пак противоречи на заданието .

Тони за това ли говориш това е от нета ..

Dimitar жестоко си прав, но смятам че от идея на идея ще станат нещата

Това, който го е рисувaл си е оставил ръцете . Иначе виж тук в частта single power supply:

http://en.m.wikipedia.org/wiki/Current_limiting

Не говоря за това, но ако трябва еа е регулируемо няма да стане само с транзистор. Не че не може да му забучи един тример ама ..... Истината е че с най малко части става с един дребен процесор, така и регулиране и задръжки и квото там му скимне. Вариант е да бучне един двоен операционен, с малко въображение ще има и регулиране и задръжка, като брой части е като с транзистори. А иначе ... Ей тука ми се въргалят шунтове с операционен, това пък е удобно ...

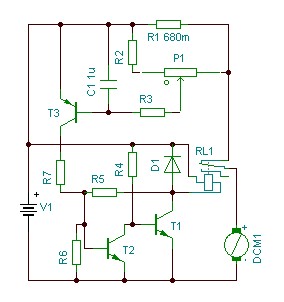

Аз не бих го направил така, но май е според изискванията. Паралелно на R6 може да сложиш бутон Reset. Вместо тригер може да е чакащ мултивибратор за няколко секунди.
Опа, R1 излязло 5 пъти по-голямо! Че и контактите на релето обърнати

Сега! Да се уточним. Какво точно искате да правите - максималнотокова защита, термична защита, защита от късо, защита от пробив към корпус?! Какво време за задействане е необходимо?!
Поздрави!

Имам Pic16f който е програмиран вече и при натискането на бутон четири порта стават лог "1" всеки по отделно загранва реле през транзистор и само се чака обратен сигнал от защитата при надвишаване на зададено от потенциометър ток протичащ през веригана на нормално отворения край на релето, тоест след като се е задействала защитата и е задържала поне 1 секунда се връща един сигнал към Pic-a и лог "1" от началото която захранва релето става лог "0" и това е.
Тук се опитваме да направим само единия канал, те другите 3 са същите...

Откъде почнахме докато стигнем...
И що държиш да подадеш 12В на пикльото?
А този ПИК като го има - само за чеп ли ще го ползваш?

Само да вметна че ми се струва много лоша идея да използваш пик-а във веригата на защитата..
По мое мнение тя трябва да ти е отделен блок, възможно най - идиото устойчив и 100% работотоспобен.

Нищо му няма на ПИК-а! И няма нужда да му подаваш 12В. При положение, че релетата няма как да ги задействаш под 50ms, лично аз бих ти препоръчал да направиш един делител с еталонен резистор. Може и филтрова група. Това го подаваш към 1 ADC и си готов. Забавянето няма да е фрапиращо на фона на 50ms...
Може да направиш паралелна защита с някакъв операционен усилвател, но най-добре просто да сложиш един предпазител....
Поздрави!

От каде дойде идеята, че искам да подавам на пик-а 12в, Аз просто имам при натискане на 1 буттон примерно RA0 да е лог "1" RB0,RB1,RB2,RB3 стават лог "1" и след като на RB0 има лог "1" "5v" се подават на транзистор който вече си захранва реле и когато във веригата на релето тоест контакторите тока надвиши зададена чрез потенциометър ампераж например 10А RB0 да ми се занули лог "0" и еквивалентно за RB1,RB2,RB3... Само проблема ми е с изработването на тази токова регулируема защита

Логиката само за единият канал
буттон RA0 става лог "1" сетва се RB0 лог "1" при постигане на 10А от защитата да се върне сигнал лог "1" до RA1 който нулира RB0

останалите {RA2 нулира RB1, RA3 нулира RB2, RA4 нулира RB3}
