Predator_MF
Ранг: Форумен бог
Регистриран на: Чет Окт 07, 2004 1:22 pm Мнения: 1949 Местоположение: София
|
Аз пак не ти вярвам  Как ли работят всичките ми устройства с вътрешен генератор и забранен MCLR (в повечето случаи, особено при 12-ките го ползвам като input) ?!
|
| Съб Дек 22, 2007 11:23 pm |
|
 |
|
plameniv
Ранг: Форумен бог
Регистриран на: Нед Окт 10, 2004 9:55 am Мнения: 1718
|
 Mm
 |  |  |  | Syrius-B написа: При всички е така. Освен това има проблеми с програмирането - проблема е, че обикновено не се програмира Това, което го пише в Datasheets за разните функционални възможности, е вярно поотделно, но не е безусловно и винаги. Специално за MCLR пина, не можеш да го ползваш като I/O, при вътрешен генератор по нормалния начин. Има обиколен път, но е "с едно наум". Трябва при програмирането да го излъжеш, че няма да го ползваш, и после да го включиш, но номера не минава на всички процесори Затова, просто не го ползвай, и няма да имаш проблем нито с програмирането, нито с дебъга. |  |  |  |  |
Нищо вярно няма в тези твърдения !!!
1.Защо твърдиш че не ти се програмира, явно в програматора ти куца нещо ?
2.Специално на този професор управлението на MCLR се насочва при програмиране , най добре си го сложи вътрешно за да нямаш ядове и така освобождаваш порта за свой цели и си става порт за вход . Никога не съм имал ядове в такъв случай въпреки че си бачка с вътрешен генератор !
_________________ Избийте баламите и тарикатите сами ще умрат!
Няма невъзможни работи - има много трудни работи!
----------------------------------------------------------------------------------
"Я в Москве с киркой уран найду, при такой повышенной зарплате" !
|
| Нед Дек 23, 2007 1:31 am |
|
 |
|
GDTRON
Ранг: Минаващ
Регистриран на: Чет Мар 01, 2007 7:33 pm Мнения: 35
|
 УСПЕХ !!!
Здравейте,
нещата се оправиха,PIC-a го програмирам като съм извел лентов кабел от програматора и чрез него програмирам PIC-a на платката. Като разбира се чрез джъмпери изключвам PIC-a от останалата част от платката. Проблемът беше че не бях поставил кабела както трябва. След като го оправих PIC-a се прочете успешно. Така че предположението че PIC-a не е свързан добре излезе вярно.
Сега относно генератора. Стана точна така, както каза plameniv. Първо прочетох процесора и на проследният адрес от програмната памет 0х3FF имаше записана стойност 0х3444.
Записах стойността на лист и после от File -> Open вкарах моя код. След това записах 0х3444 на адрес 0х3FF и пуснах PIC-a да се програмира. При програмирането в началото започва да се чете PIC-a и в един момент излиза съобщение че на адрес 0х3FF от файла е намерена стойност 0х3444 и в съобщението се пита дали да се ползва тази стойност при програмирането. Дадох му Yes и програмирането продължи нататък. След като се програмира пуснах платката и всичко си тръгна както трябва.
След тези опити мога да кажа, че без конфигуриращата стойност на тактовия генератор изобщо не тръгва а стойността не е само за донагаждане на тактовата честота,както си мислех в началото.
Относто извода MCLR, при INTOSC може да се ползва но само като вход, като изход не работи. Това го проверих на практика.
Благодаря на всички да съдействието и най-вече на plameniv, че иначе кой знае колко време щях да се тормозя докато подкарам PIC-a!
Сега ми става да се проборя с аналоговия компаратор  че нещо ми създава ядове за сега.
Имам и още един въпрос. Понякога АЦП-то ми дава лъжливи стойности. В началото меря от един вход от АЦП-то и след това сменям от друг. Може ли от това да се дължи. Между превключването съм оставил закъснения и пак така се получава. Като пусна програмата в Proteus-a ми изписва съобщение че при този генератор може АЦП-то да не работи коректно и май наистина ще излезе така. Как може да се оправи това.
Утре ще пусна и код за да видите програмата.
|
| Нед Дек 23, 2007 10:07 am |
|
 |
|
plameniv
Ранг: Форумен бог
Регистриран на: Нед Окт 10, 2004 9:55 am Мнения: 1718
|
 Re: УСПЕХ !!!
Как ще тръгне генератора ако не пишеш нищо там нали имаш обръщение към този адрес , то отива там за да вземе каква е настройката и посля я записва ако го пратиш на NOP или 3FFF е съвсем друга команда !!! А между другото нали си сложил в началото на програмата обръщение към този адрес ?
Цифровия компаратор има доста настройки :
1.трябва да решиш как да си конфигурираш компаратора кой извод къде ще е насочен според конфигуриращите битове
2.трябва да решиш с какъв Vref ще е вътрешен или външен пак според конфигуриращите битове, ако е вътрешен този VREF също има настройки за какво ниво да ти се преобръща компаратора и т.н.
3.имай в предвид че АДЦ-то е бавно , има един бит който се вдига когато си е свършил работата слушай него , дори може и прекъсване да ползваш вместо празни цикли да редиш , като пекъсне изчиташ го и върши нещо , може напремер основната програма да проверява този флаг ако е вдигнат изчита АДЦ-то и го пуска на дисплей или за някакви операции с тия данни ако трябва да се правят
_________________ Избийте баламите и тарикатите сами ще умрат!
Няма невъзможни работи - има много трудни работи!
----------------------------------------------------------------------------------
"Я в Москве с киркой уран найду, при такой повышенной зарплате" !
|
| Нед Дек 23, 2007 4:16 pm |
|
 |
|
GDTRON
Ранг: Минаващ
Регистриран на: Чет Мар 01, 2007 7:33 pm Мнения: 35
|

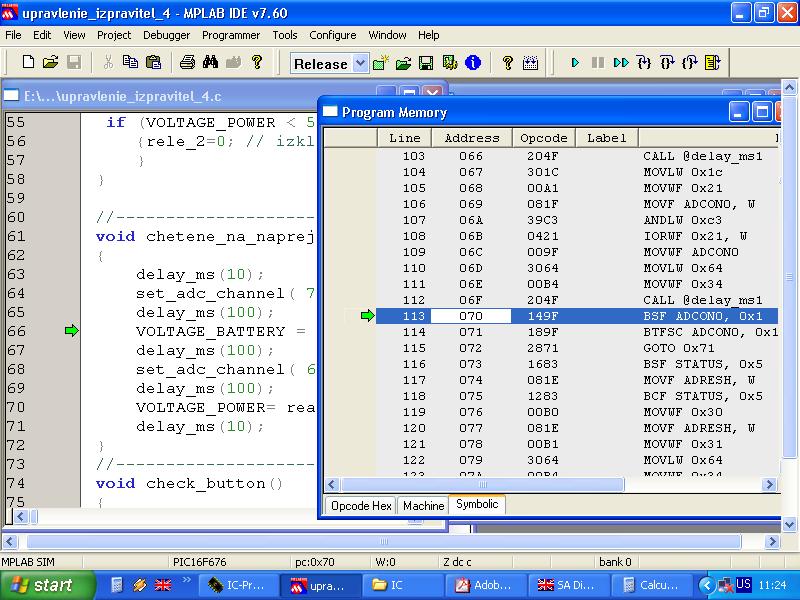

Сигурно имаш в предвид бит-а GO/DONE. Понеже работя с CCS компилатора не бях много сигурен дали в функцията read_adc() прави проверка за край на ADC преобразуването, обаче като проверих чрез МПЛАБ-а се оказа че в асемплерския файл който се прави от C файла има такава проверка. В снимката отдолу може да погледнеш в дясно на ред 114.
Сега да обясня на кратко какво искам да направя. Искам да измеря стойностите на напрежението от двата канала на ADC-то, 6-ти и 7-ми. Ако напрежението на 6-ти например е > от напрежението на 7-ми се светва един светодиод ако напрежението на 6-ти например е <от напрежението на 7-ми. В Proteus-a всичко си върви перфектно обаче на практика съвсем не е така. По принцип светодиодите се превключват нормално в зависимост от напрежението обаче в един момент става превключване на светодиодите за момент без причина за около 0.1 сек след което нещата пак си тръгват нормално. Разликата между напреженията е много малка около 30мВ. Обаче при опорно напрежението на ADC-то 5В и резолюция от 1024 това прави 5/1024=0.0049В на импулс което е достатъчно да хване разлика от 30мВ.
Идва ми една идея как да оправя нещата ама е много тъпо. Да направя една проверка дали примерно напрежението на 6-ти например е > от напрежението на 7-ми след което да изчакам 200mS и пак да повторя проверката така превключванията с време < 0.1 сек няма да отказват влияние. Ама нещо не ми харева много този метод щото каква е гаранцията че след 200nS няма пак да има импулс. Е не че вероятнота е много голяма, ама све пак.
Пускам и кода на програмата
|
| Пон Дек 24, 2007 10:20 pm |
|
 |
|
plameniv
Ранг: Форумен бог
Регистриран на: Нед Окт 10, 2004 9:55 am Мнения: 1718
|
Мисля че имаше подобна тема във форума за този проблем , когато следиш с АДЦ на 2-та порта в професора трябва да имаш при превключване когато мериш по голямо закъснение между тях за да успее капацитета на АДЦ-то да се зареди с новата стойност
_________________ Избийте баламите и тарикатите сами ще умрат!
Няма невъзможни работи - има много трудни работи!
----------------------------------------------------------------------------------
"Я в Москве с киркой уран найду, при такой повышенной зарплате" !
|
| Вто Дек 25, 2007 3:09 am |
|
 |
|
GDTRON
Ранг: Минаващ
Регистриран на: Чет Мар 01, 2007 7:33 pm Мнения: 35
|
Да и аз мисля че някъде из форума бях чел за нещо подобно. Ще се поразровя дано да открия темата.
|
| Вто Дек 25, 2007 8:02 am |
|
 |
|
GDTRON
Ранг: Минаващ
Регистриран на: Чет Мар 01, 2007 7:33 pm Мнения: 35
|
Здравейте,
прегледах темите из форума по въпроса с АЦП-то. Това което намерих в една от темите беше че преди смяната на каналите АЦП-то трябва да се изключи и да се изчака известно време след което да се смени канала и пак да се включи. Добавих това в моята програма обаче за съжаление това не помогна. Отново от време на време се получават лъжливи стойности. Проблемът го реших по много тъп начин, но пък работи. Решението което измислих е следното. Прави се едно измерване на стойностите на канал 6 и 7, след което измерването се повтаря ако резултатът е същия т.е напрежинието на канал 6 е <( > ) от напрежението на канал 7 тогава се преминава нататък в програмата. Или на кратко ако трябва да обобщя, ако 2 последователни изнервания дадат един и същи резултат тогава се изпълнява нататък. Ако измерванията се различават се преминава към ново измерване. Наясно съм че това е едно от най-тъпите решения но за момента само то върви работа.
|
| Чет Дек 27, 2007 3:02 pm |
|
|
