Стандартен 3-пинов вентилатор (GND, Vcc, Taho), управляван с ШИМ по +12В.

Интересно е друго- като извадя кабела на таходатчика и няма проблем с връзката...

ПП: Изхода на таходатчика на вентилатора е транзистор с отворен колектор. Имам PullUp резистор към 5В.

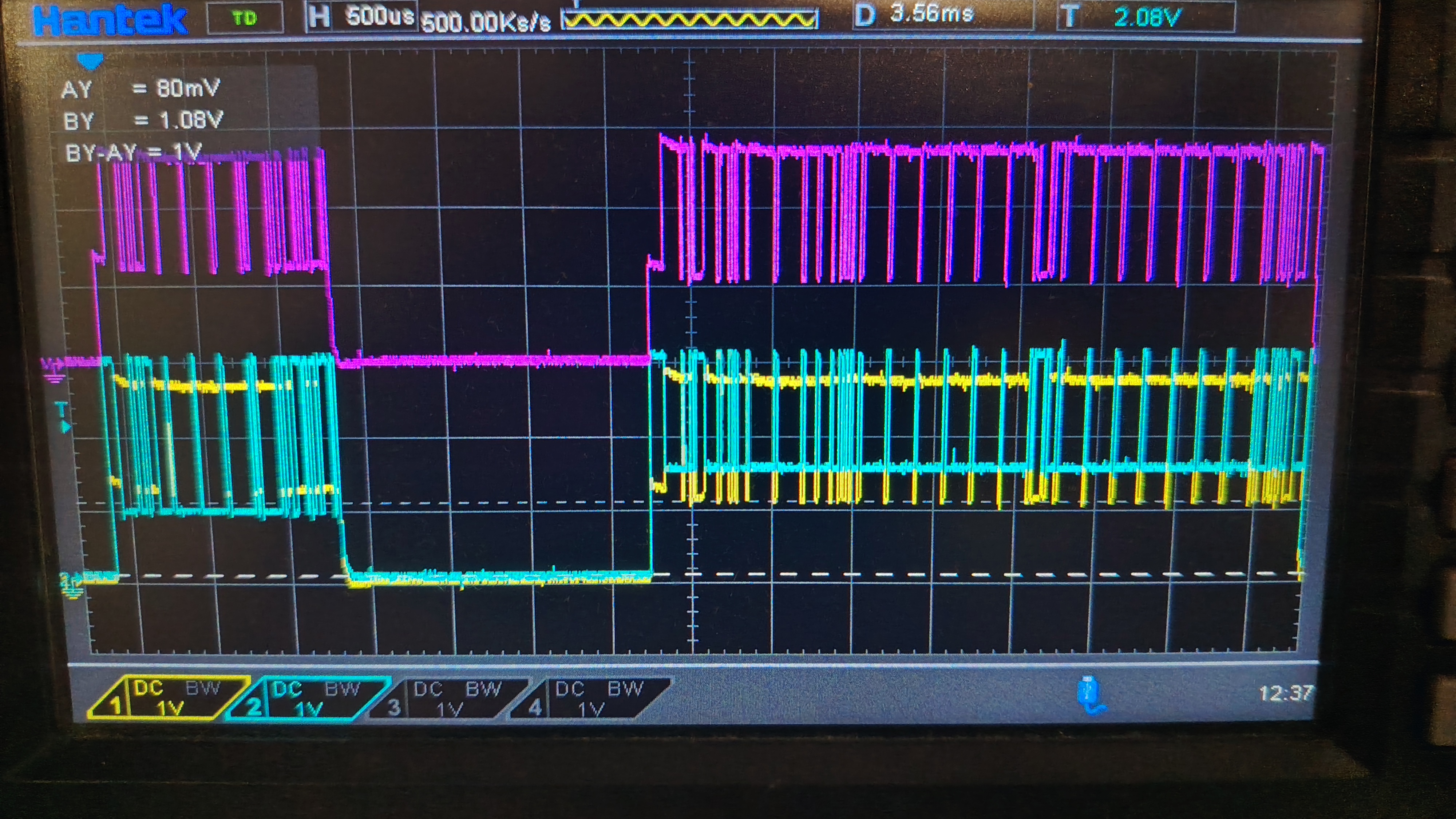

Измери с осцилоскоп Common mode напрежението в края на RS485 линията спрямо управляващата платка
при включване на вентилатора.
- Вариант 1 - с две сонди и включено math сумиране на двата канала /резултатът се дели на 2/.
- Вариант 2 - с една сонда към средната точка резисторен суматор с два еднакви резистора около 1к в края на линията,
масата на сондата към масата на управляващата платка.
Пиковете на Common mode напрежението не трябва да надхвърлят -7, +12V.
Най-вероятно ги надхвърлят.
Ролята на тахото не ми е ясна в случая. Колко е стойността на пулъпа?
Да не се окаже софтуерен проблем - че чексумата се смята вярно само при показание 0 на оборотите на вентилатора.

Контролната сума се смята последна и докато е активна комуникацията си показва вярно оборотите.

Малко допълнително инфо от последните минути.
Махнах вентилатора и вместо него на входа за оборотите включих един сигнал генератор на батерии. 50Хц сигнал- след малко пак забива комуникацията. Няма точно определен период.

Това помага ли?

Опроводяване на масата?

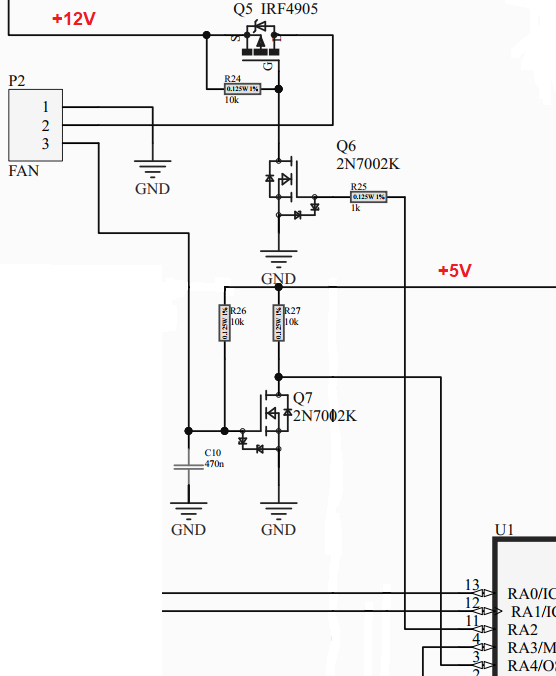

Можеш ли да покажеш фрагментът от схемата на който се вижда входът за тахо. Целият - от конектора до MCU.

Ето:

абе другари, балансни (байъсни) резистори не са обходими в случая, по всяка вероятност допринасят за пренасяне на смущенията от подчинената платка на главната. Балансни резистори се слагат за дълги и много разклонени линии, да речем по-дълги от 10 метра и с голям брой нодове. Обикновенно се слагат само в единия край от страната на мастера (главния нод). Идеята на балансните резистори е да разтоварят линията, да "разтеглят" напрежението (ако мога да се изразя така, на простоват български ) когато товарът в линията стане прекалено голям. Що ползвате интерфейси, които не разбирате.

Я покажи какво се случва на гейта и на дрейна на Q7.

Терминиращият резистори се слага и на къси и не разклонени линии, това че работи и без него не означава че е ненужен. Това няма общо с проблема.
Аз не разбирам защо още ровите в товара след като забива другия край. Чисто електрически не виждам никаква причина импулс от сигнал генератор към товара да забие мастера.
Аз бих посъветвал да си видиш кода.
Първи опит, не подавай никакви импулси, просто пращай изкуствени данни за оборотите, ако забие 100% е софтуерно.
Ти обаче сигурен ли си че забива мастера ? Да не се окаже че спира да работи определена част от товара?

Споменал ли съм някъде терминиращи резистори? Напротив - дори смятам че терминиращите са ЗАДЪЛЖИТЕЛНИ.

Съвсем на око: С10 ми се вижда като да е с голям капацитет.
Разрядният му ток минава през транзистора във вентилатора, и след това през масата на устройството. Как, и дали ще повлияе, зависи от опроводяването на платката.
Каква е причината да се спреш на тая стойност?

Подкрепям въпроса на Даниел.

Мастера не забива. Функциите като УСБ връзка и работата на другите пинове си остават и работят. Забива комуникацията с товара- даже нарочен пакет не мога да изпратя (освен автоматичното четене на параметри имам и пакети за управление). Таман си разпечатах кода, щото екрана си е екран, ама напечатаното остава.

ПП: на товара имам пуснато куче, досега не се е чувало.

Ммм от написаното по рано останах с впечатление че забива от страната на мастера. Ако е слейва е друг въпрос, но пак от подаване на импулси от сигнал генератор.....47n бая импулс си трябва за да те забие през маса от там. Ако съмненията са в това пробвай по ниска амплитуда на импулса, намали стръмността на фронтовете, ако е това ще го видиш веднага, мен лично ме съмнява но ......кака ги мериш тия импулси, все така ми звучи софтуерно, да не чистиш нейде прекъсване, или да зацикляш нейде и да те ресетва кучето? Ако мериш с прекъсване и кода е ...леко омазан.. .не еневъзможно да си стоиш повечето време там ....

На мен ми се привидя като 470 нано...

Аз все така клоня към софтуерен проблем, но ако колегата се престраши да пусне платката може и да излезе нещо друго. Нищо общо с конкретния случай, ама имам тук един клиент с кръвен анализатор, та а тестовете искаше да сложи един многоуйник да превключва кръвните проби, как да е с какво да го управялваме ами имал нано под ръка .. ми убу написах му някакъв код за това нано, взел си някава платка от амазон с релата за него и на второто щракане и наното пие вода ... там където е включено наното е включен и моя хардуер мерим nA с pA резолюция, няма и следа от това което убива наното .. та може и от нещо сравнително малко да мре процесора ако рутирането е толкова ужасно като на нано ...

Пробвал ли си да намалиш R26? Виж какво ще стане с 1к.
