Това нали го мериш след като си влязъл в меню "calibration"? Защото само тогава държи входа вързан постоянно.

Ако да - свали селектора и свържи U18-5 с U16-2, и U18-3 към SGND(по-добре) или маса. Така елиминираш селектора и всичките волтажи от там нататък трябва да си дойдат на мястото, ако причината е той.

...макар че ми е малко странно да е той, освен да е уморен по напрежение от статично електричество по време на запояването. Чипа е прилично голям и трудно се прегрява. Нещата дето се е случило да сдадат при тоя-оня по време на монтажа са DAC-а и цифровия потенциометър, ама те са чак зад селектора и диференциалния усилвател.

ПП: Неприятното е че селектора е най-скъпия чарк от "цЕлата схема".

Да, всички измервания до сега съм правил, след като съм влязъл в менюто "calibration".
Ще сваля и елиминирам селектора и ще проверя волтажите от там нататък пак.

Интересно наистина защо е сдал багажа.

Отивам да го сваля, че не издържам от любопитство

И кво стана?

За всеки случай провери управляващите сигнали на селектора. В режим калибрация крачета 1, 11 и 20 трябва да са 3.3V, краче 10 - нула. Виж и линиите им до MCU-то.

Проверих управляващите сигнали на селектора - точно такива са какви си писал.

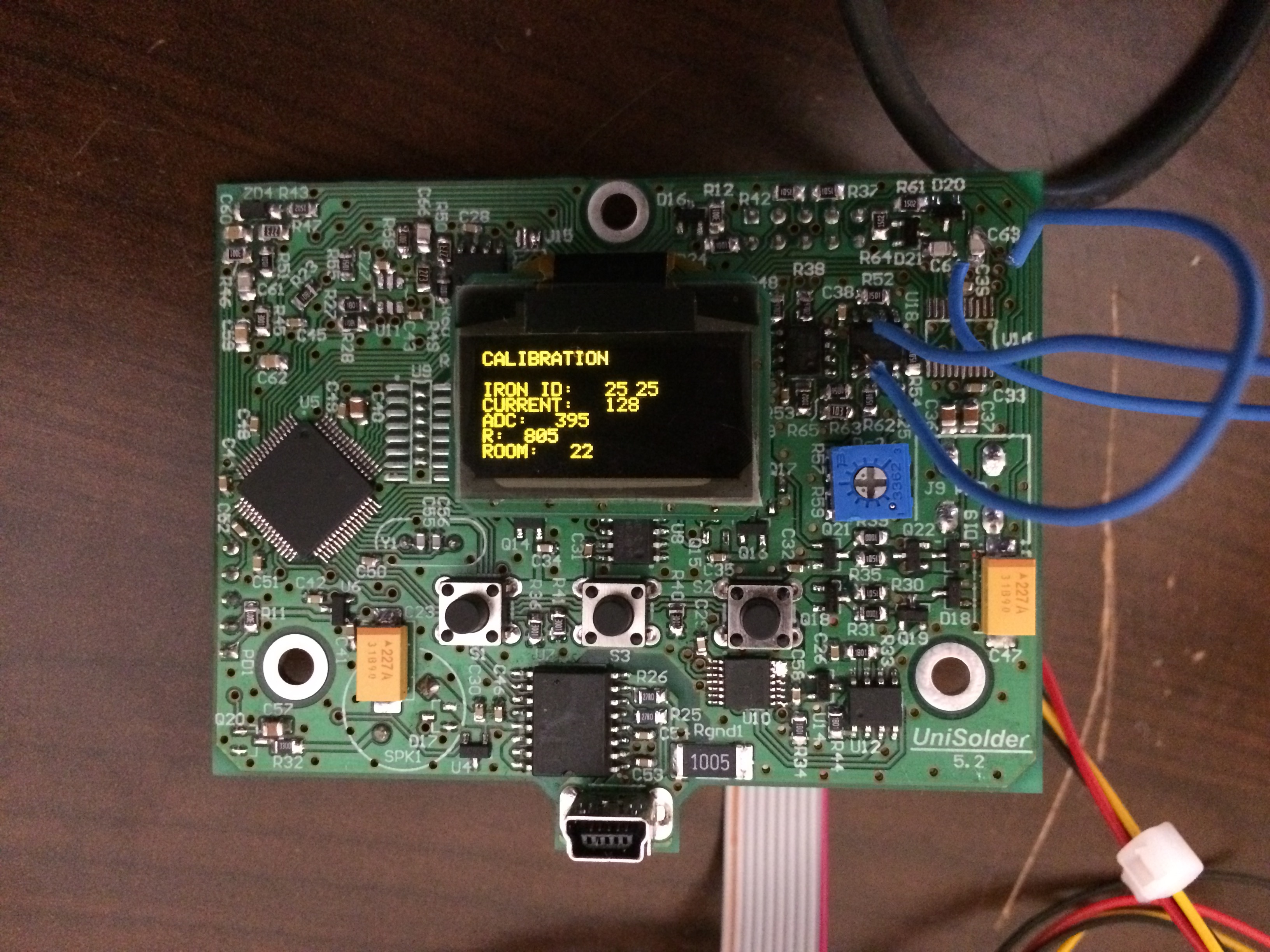

Така - разкарах селектора.

Вече на входа на U18 има 4mV (вързах на късо - U18-5 с U16-2, и U18-3 към SGND(по-добре) )
*) Дал съм на късо 5то и 6то краче на U15
И от там нататък нещата са както следва:

между краче 1 на U13 и маса - около 0.0058mV
между краче 5/6-то на U15 и маса - около 1.133V
между краче 6 на U17 и маса - около 1.155V
на входа на ADC-то също около 1.155V

Май някъде има късо, което не виждам?


*) Измерих отново -0.6V напрежението на 4ти крак на U18 и 4ти крак U13, оказа се, че е -0.72V, дали не е прекалено високо?

1. При положение че си махнал U15, напрежението на крачче 5/6 на U15 и краче 3 на U17 трябва да е същото като напрежението на краче 1 на U13. Тоест има някакъв проблем между краче 1 на U13 и краче 3 на U17

2. При напрежение между краче 5(+) и краче 3(-) на U18 от 0.004V и тример горе-долу по средата, напрежението на краче 1 на U13 трябва да е нещо като 0.004*28=0.112V. Тоест има някакъв проблем и с диференциалния усилвател. Гледам е ползван тример, дето не е за тая платка - поогледай как е запоен, огледай и стойностите на елементите касаещи диференциалния усилвател.

3. При напрежение на крачета 5/6 (дадени на късо) на U15 от 1.133V (същото трябва да е и на краче 3 на U17), U17 трябва отдавна да е изклипил на макс и напрежението на изхода му да е примерно 3.25V.

Тоест има нещо генерално сбъркано. Провери и колко е захранващото напрежение на U17 (краче 7, трябва да е 3.3V), и колко е отрицателното захранване на U18 и U13 (краче 4 на U18 и краче 4 на U13, трябва да е нещо като -0.6 до -0.7V).

Ко стана?

Напредък? Назадък? Кажи нещо бре човек, че и мене ме чопли!

Ух, 2 дни ме съсипаха в офиса, чак днес успях да отделя време да погледна проекта пак.

Така .. още на 1во краче на U13 няма никой 0V (потенциометъра Rc2 е на средна стойност горе-долу)

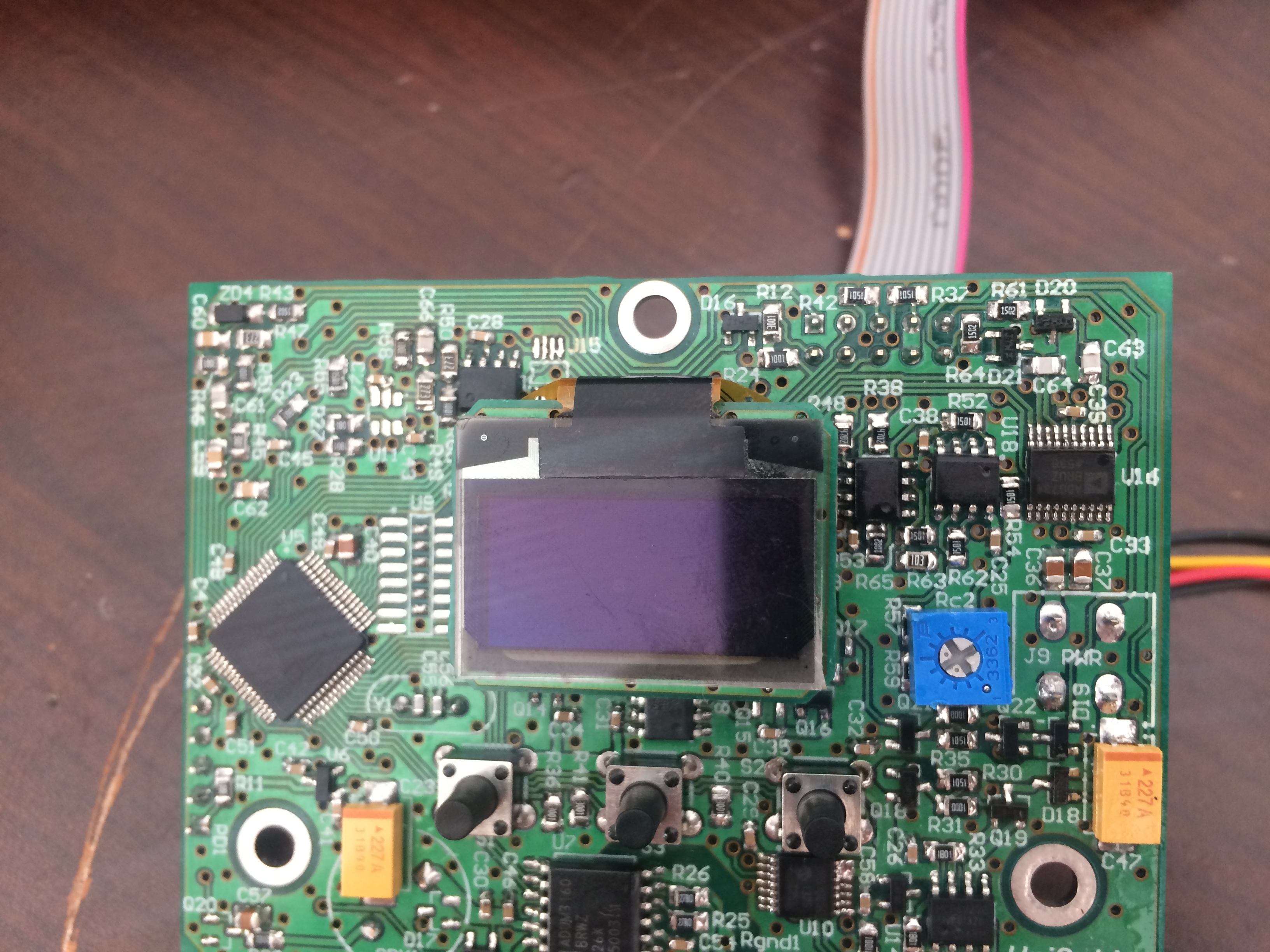

В момента съм махнал U16 и съм вързал директно U18 към 2ро краче на U16 и SGND.

Между 2ри и 4ти крак на U16 (която е махната) имам 4mV (както трябва да бъде)

Нещо опамповете на диференциалният усилвател да са заминали?
Утре трябва да дойдат новички и ще пробвам да с тях за U18 и U13.

Захранвания също премери. Захранването се разклонява още при конектора и е съвсем възможно "клона" към процесора и изобщо цифровата част да е в норми, а в аналоговата да не е, ако някъде има късо. Та премери положителното захранване някъде при последния операционник - U17, и отрицателното някъде около U18 или U13. едва ли е то, но за всеки случай...

На заминал операционник от тая серия до сега не съм попадал. Както горе споменах - заминавали са DAC-а и цифровите потенциометри, поне измежду всички питали ме за проблеми. Вероятно са направени около 20-30 броя до момента. Може и повече.

Добро утро.

Тази сутрин сложих U16, след него вече имам 4mV (т.е. между краче 3 и 5 на U18).
Явно U16 нещо не е бил поинат като хората преди да го сваля (при предишните измервания нямаше никой след U16).

След диференциалният усилвател все още няма нищо (т.е. на 1ви крак на U13).

Мернах захранванията на U18, U13, U17 - всички са наред 3.3V положителното и -0.7V отрицателното на U13 и U18.

*) Дали мога да ползвам някакъв друг операционник временно за U18/U13? Колкото за тест.
примерно AD812 или AD712? понеже имам такива под ръка.

Нямах търпение и сложих AD812 за U18.

Напредък.

Вече има напрежение на 1ви крака на U13 и при въртене на потенциометъра напрежението се сменя от около 160mV до 190mV.

Определено U18 е издумкал.

Следобяд ще продължа нататък "разследването".

Хайде по живо де, че всички чакаме развръскава

sparkybg евала за проекта и съпорта . Много малко проекти могат да се похвалят с такава поддръжка .

Огледай си спойките, не виждам дървени коспуси но все пак ... онзи ден така си изгубих половин час заради един QFN който на пръв поглед изглеждаше запоен, всъщност два пъти го поих, чак на третия път стана като хората.

Това AD812 явно има около 2mV офсет (колкото му е типичния в чаршафа). Миливолтите трябва да са около 113. При калибриран диференциален, усилването му трябва да е нещо като 28.6.

Имай предвид че при това захранване тоя усилвател "не може да го вдигне" до повече от около 1.5V, а вероятно и не може да го свали по-ниско от 20-30mV. Трябва ти операционник с rail-to-rail входове и изходи. Микрочипските дори поемат до 200мV под отрицателното им захранващо напрежение. Тоест в нашия случай "common mode" е между -0.9 и +3.3V. Това за диференциалния е важно.

Явно микрочипските операционници са чупливи. Макар че ми е трудно да си представя какво ще потроши толкова много чаркове, освен някой да е цъкнал платката с пиезо от запалка. Доста съм ги тормозил, и то без да взимам кой-знае какви мерки докато ги поя и разпоявам, и до сега скапан не съм имал.

Давам малко update по темата

Дойдe нов усилвател MCP6V27-E/SN от Комет и смених изпукалият в диференциалният усилвател.
Заедно с него боднах и нов 2к потенциометър.

Нещата горе долу започнаха да си идват на мястото.

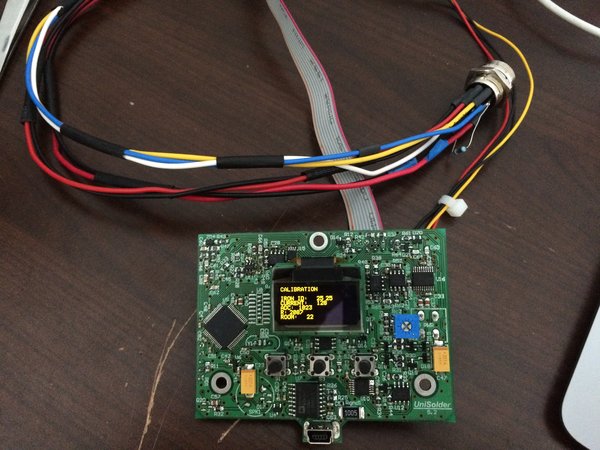

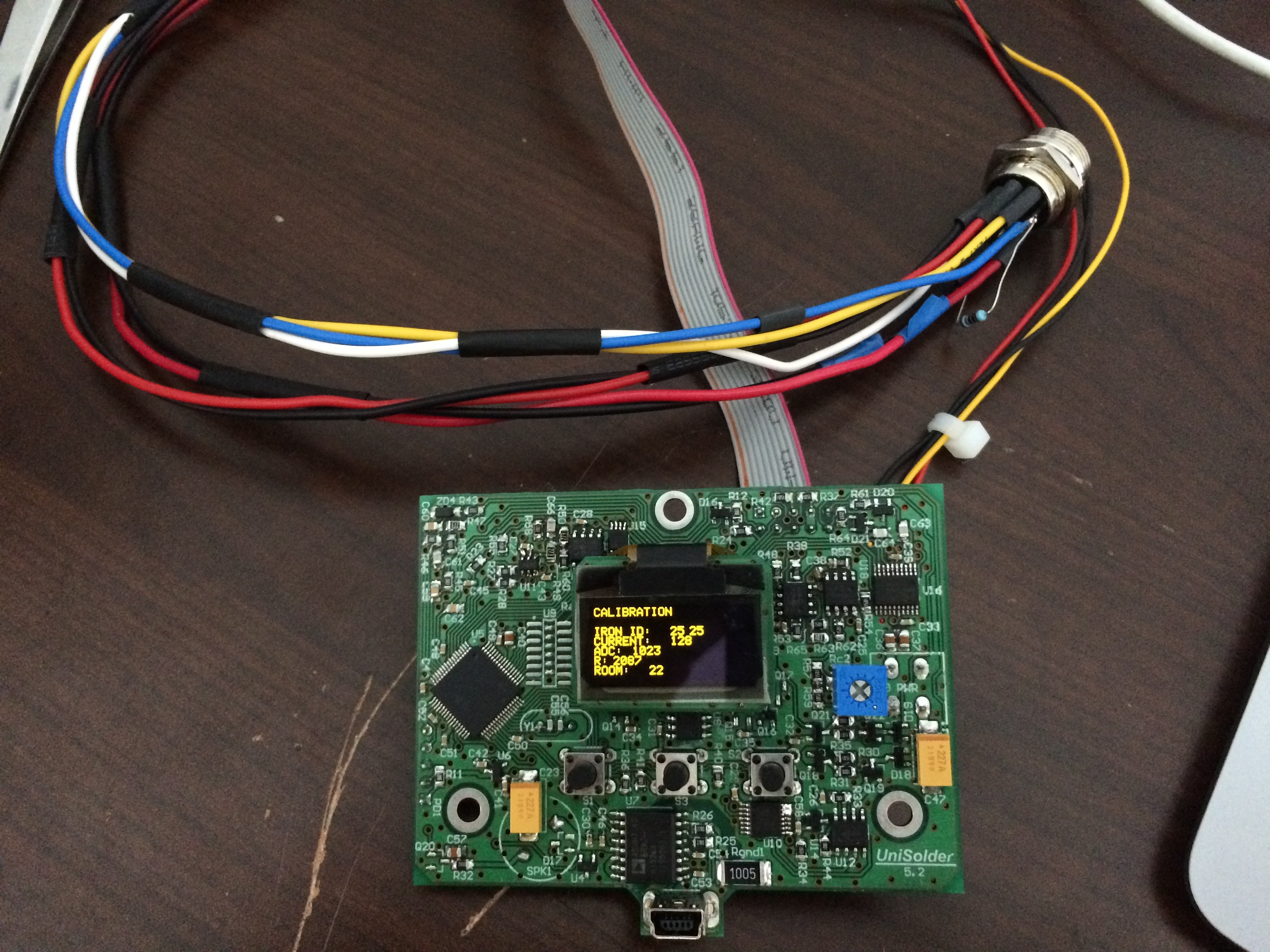

Напреженията трябва да са както следва (влезнато в меню "calibration" и със закачен 10 омов резистор между SenseA и Vout1- на конектора за поялника - вижда се на снимката):
1. между краче 2 (+) и краче 4(-) на U16 - около 5-6mV
2. между краче 5 (+) и краче 3(-) на U18 - пак около 5-6mV
3. между краче 1 на U13 и маса - около 160mV и променящо се при въртене на калибриращия тример до 200mV
4. между краче 5 на U15 и маса - малко по-високо (или мултиметъра е много бърз и така успявам да видя) от това на краче 1 на U13, примерно 170mV
5. между краче 6 на U15 и маса - малко по-високо от това върху краче 5 на U15, около 200mV
тук нещо не е наред вече. може ли и U15 да е изпаткала? (очакваното напрежение е около 50-60mV, нали?)

6. мeжду краче 6 на U17 и маса - около 3V
тук вече напрежението е доста над очакваното 1.4V предполагам защото още на предната стъпка не е 50mV

7. на входа на ADC-то - пак около 3V, при което показанието на ADC-то e 1023 и не мърда.
