ig_ivanov, относно захранването - какво изначава Over Current Protection? Гледам, че го оферират като CV и CC (Constant voltage and Constant Current).

Въпроса ми е има ли опция да се зададе произволно изходно напрежение и токоограничение на изходния ток в режим на константен ток? Трябва ми при промяна на товара - напрежението да не надвишава зададеното, при увеличаване на товара напрежението да "кляка" когато тока достигне зададеното токоограничение, като при намаляване на товара под зададения ток напрежението автоматично да се възстановява до зададеното.

(Целта ми е да се опитам да симулирам соларен панел с него, за да тествам MPPT алгоритъма на соларния контролер след него. )

Защитите LVP (ниско напрежение), OVP (високо напрежение), OCP (ток), OPP (мощност) и OTP (висока температура) се отнасят към самата платка, а CC и CV - спрямо товара, закачен на нея.

Примерно:
Ако източника на захранване за платката е, да кажем, 30V/5A, може да зададеш в платката OCP 5А. Като максимален ток през товара в този случай може да задаваш 0-5А. Ако примерно си задал 3А и товара ги превиши, то тогава платката прави ограничение по ток (CC) в изхода на 3А. Ако обаче зададеш 6А и товара превиши 5А, то тогава защитата изключва товара нацяло.

ПС: Този модел платки (6015 и 6020) имат и още две защити, които по подразбиране не са активни - по консумирана енергия Wh (ОЕР) и по време на работа (ОНР). Първата е удобна при зареждането на акумулатори.

Идеята е странна. По снимки прилича на бък конвертор.
Ако захранващият източник е 30V/5A (150W) това значи, че след бък конвертора бихме могли да имаме 15V/10A, 10V/15A, 5V/30A и т.н. (-КПД) стига токът в изхода не превишава максималния на вторичния стабилизатор.

Това означава, че всичките тези защити - включително и OCP са по вход на регулатора и тока който задаваш на OCP е всъщност входния ток, а не изходния.

Отделно за CC - задаваш като друг параметър - изходния ток на токоограничение на регулатора, а за CV задаваш изходното му напрежение.

Така ли е ?

А това, за което ицо говори пак е така, само дето изходния ток за модела XY6015 не може да надвишава 15 A - независимо какво е изходното и входните напрежения.

Т е в случая можеш да задаваш макксимален входен ток на защитата (0..15А) и отделно изходен ток на токоограничение (0..15А), като и двата тока не могат да надвишат 15А. Така ли?

За това се грижи защитата по мощност.

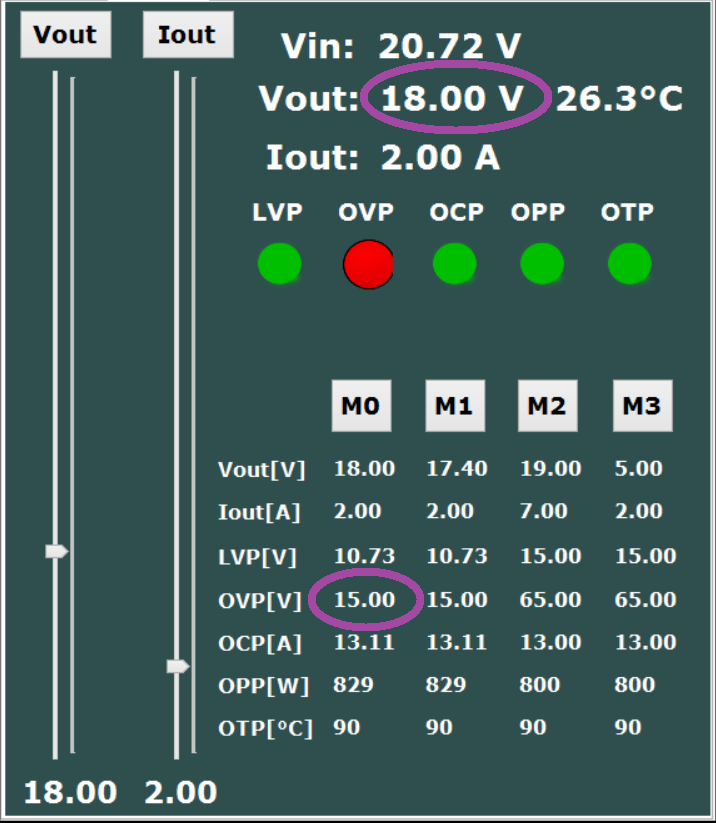

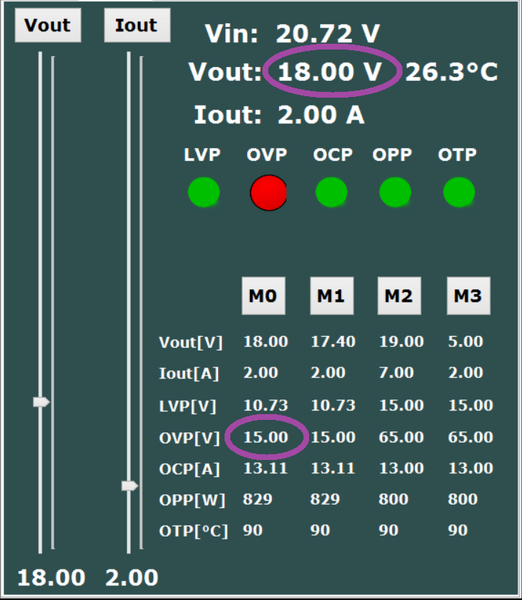

Пояснявам със снимка от екрана, но за OVP, тъй като в момента няма откъде да измисля товар:

А, това не е ли некоректно задание? ( Т.е. некоректен пример )

Как така OVP е сетнато на 15V, Vout =18V a входното ти е 20,72V ?

Ако OVP ти е по вход, не трябва ли сетинга да е Uout< Uinp < OVP.
T.e. OVP винаги трябва да ти е по-голямо от номиналното входно, което пък винаги да ти е по-голямо от изходното (за BUCK топология).

Китайци, сър. Фърмуера позволява получаване на такива настройки, дори и от клавиатурата и енкодера на самата платка могат да се въведат също. Важното е, че при включване на изхода защитата отработва правилно ситуацията, т.е. не го включва.

Не ми стана ясно защо НЕ се включва изхода. Защото OVP е < Uinp (15V < 22.72V) или защото
OVP е < Uout (15V < 18V).

Второто.

Значи OVP е по изход. а не по вход.

Благодаря за инфото.
