Най-простото - ТИНОЛ. Поялник на който накрайника е тръбичка, но Некалайдисаваща се. Тинол-а ще минава през тръбичката, ще се стапя в края , ще виси като капчица и ще се "чуди" къде да се лепне. Дозата ще се определя с прибутване на тинолната жица. Нещо като дюза за 3Д принтер. За чистенето на точките може да се ползват вакуумни смукалки или оплетка.

Ако ще се лепи с поялник, то много работа е това. Представете си да се свърже една твърде дълга линия. След това при преупотреба на платката отново огромна работа пък по махането... Ако ще е с електропроводящо мастило - тогава защо просто не се драска на хартия? Проекти от последния вид между другото съществуват.

Според мен една механична реализация точно с вид ключета ще е най-удобна за реализиране и използване. На фигурата съм показал идеята. Това е вариант с две перпендикулярни направления, но принципно не е проблем да се добавят слоеве и за диагоналните направления (тогава ще имаме 5 слоя, а не 3 и дупките ще са относително по-малки и ще имаме допълнителни такива за диагоналните направления).

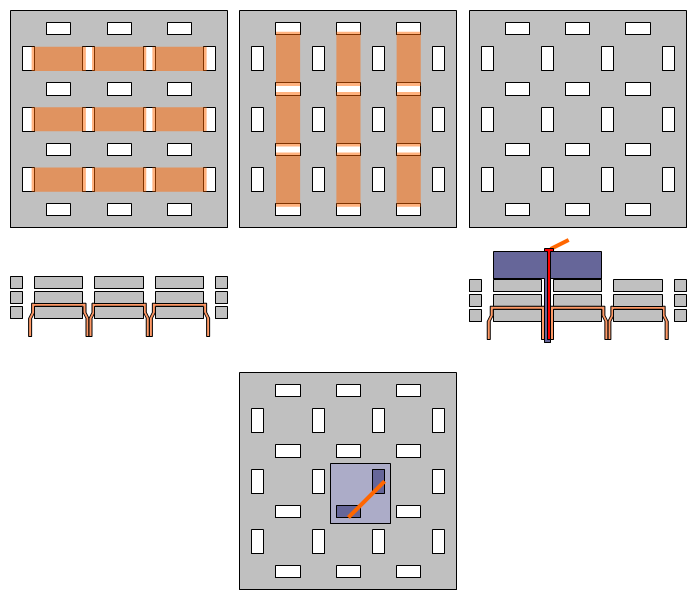

Всъщност какво съм изобразил? Имаме 3 платки (обикновена пластмаса, без метализация) на които са нанесени правоъгълни отвори, както е показано на фигурата най-отгоре. В тези отвори се вкарват П-образни (всъщност леко разкрачени П-образни) медни пластинки, като при всеки слой са в съответното направление (на най-горния слой нямаме нищо). Оформя се сандвич (въпросните П-образни пластини нищо не трябва да се правят - нито се лепят, а само се подреждат и толкова), както е показано на фигурата на втория ред вляво.

На практика по този начин имаме хоризонтални и вертикални проводими линии, които са по подразбиране свързани (съседните пластинки се допират една друга). Когато в дупката се вкара куплунг, тогава линията се разделя на това място и евентуално един от краищата може да се изкара на куплунга отгоре. Това е показано на втори ред вдясно. Може да имаме множество видове куплунзи, като основния раздел ще са такива на които се запояват компонентите.

За довършване на схемата ще имаме и куплунзи за смяна на посоката, т. е. за осъществяване ъглово завиване на пистите. Пример на такъв куплунг е даден на фигурата долу в средата.

Тази идея я взаимствах (и много я опростих, за да е лесна за направяне) от един мой проект, който така и не завърших. Да отбележим, че представеното също е незавършено като идея. Чрез показаната техника ще могат да се правят схеми, но проблемът е, че хоризонталните и вертикални връзки не са видими (само компонентите на завоите ще ги има)! Едно не особено добро решение е да се ползва обикновен тънък маркер за бяла дъска с който да се драскат наличните хоризонтални, вертикални и диагонални линии на най-горния пласт на платката. Естествено не е нужна електропродовимост - това е само за означение.

Едно предимство на това решени е, че ако някой контакт се развали с времето механически, тогава ще може да се отвори сандвича и да се заменят проблемните П-образни пластини с което платката ще стане напълно като нова.

Абе не е много работата, аз на този принцип работя с прототипните платки от както се помня. Тук предимството е че разстоянията са по малки и по лесно става връзката, също така на нормалната си трябва хитрост, иначе тинола бяга през дупката от другата страна. Това което обаче е предимство е и недостатък, и на нормалната прититипна се случва да сложиш повечко тинол и да окъсисш там където не искаш, и там не се маха лесно а при тази с по-малките растояния ще в още по-трудно. Имаш ли солдер маска около площадките с отвори?

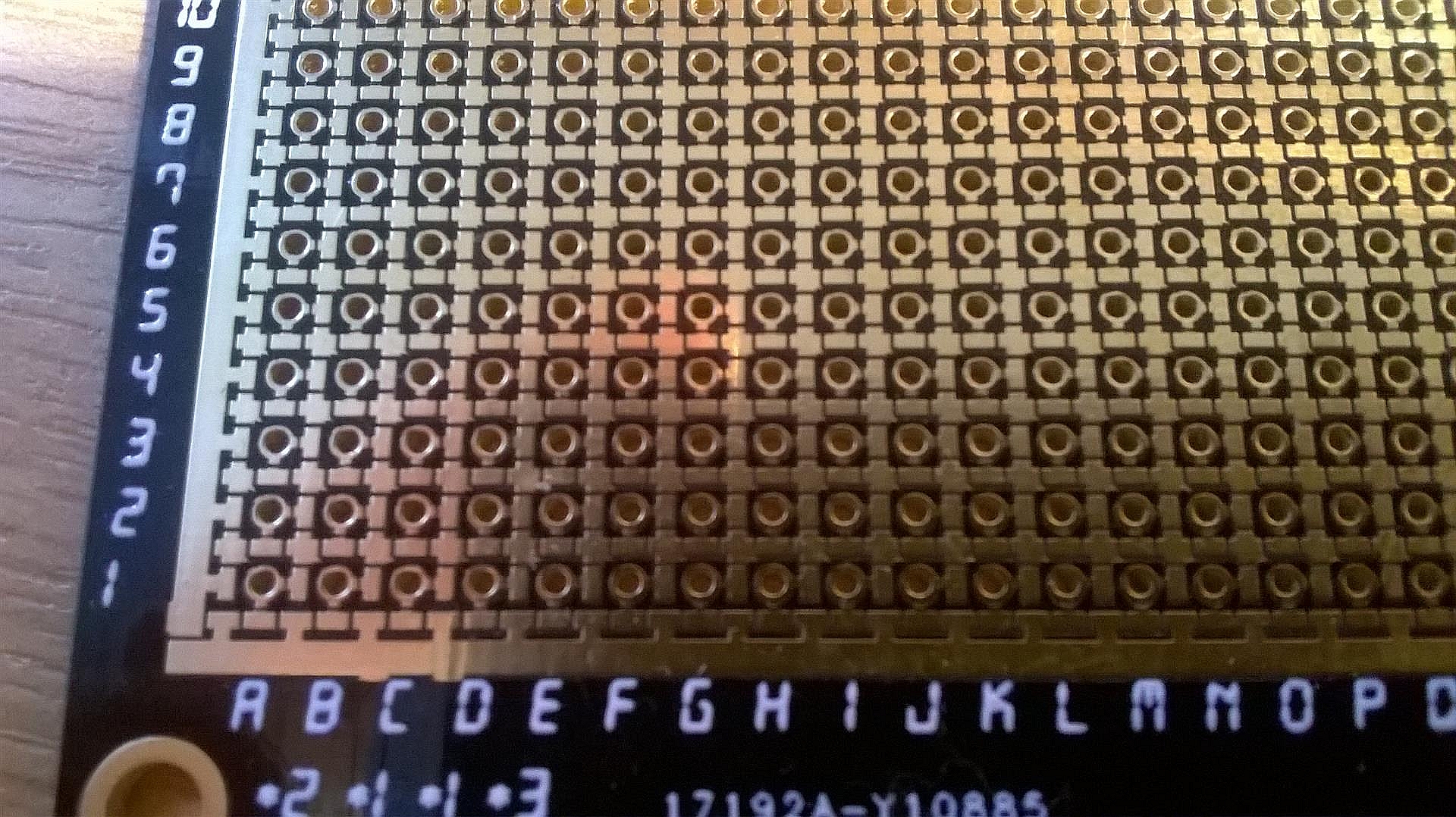

Естествено че има солдермаска. Ето, опитах се да направя снимка в максимално близък план:

Защо имаш нещо като триъгълниче в долния десен край на площадките за връзки, изглежда да отива близо до площадката за елемента и би било по-лесно да направи късо, в смисъл да увлече тинол и да направи късо. От опит много е досадно селд това да го оправиш, обуикновенно се налага да прецакаш 2-3 околни връзки докато разкараш грешният мост.

Това "триъгълниче" е всъщност връзката с дупката долу вляво от него. То е част от клетката
