Абе ето какво ми се случи. Порйчвам си ATMEGA128 от Comet EL за 20 кинта. Пращат ми го по куруер. Отворих кутийката и видех че чипа беше небрежно завит в станиол (а не както трябва да е във филм от ролка). Развих станиолчето и щампата на чипа хич не ми хареса. Няма значение. От нета видех няква схема с 4 жици към LPT-то. Ама в даташиита прочетох че 1 крак PEN, трябва да е на ниско ниво за да се установи чипа в програм мод, и затуй го забих на земя.
Хубаво ама понито не можа да го откие. След много мъки си изкарах уреда да му меря тока. Честито 100 мА. Като откачиш от земя 1 крак спада на 90 мА.
ТА ВЪПРОСА МИ Е МОЖЕ ЛИ КАТО САМ ГО ЗАБИЛ ДИРЕКШЪМ КЪМ ЗЕМЯ (без съпротивление) ДА САМ ГО ИЗПОРТИЛ. ИЛИ ТИЯ МАЙНИ СА МИ НАБУТАЛИ ДЪРВО.

къде го прочете това в дата-shit-а?
PEN трябва да е към 5V с pull-up резистор.
RTFM

Както и да си го забил, нещо не е истинско в постановката. Или си го свързал със дефектна жица, или са ти дали дефектен процесор.

Я си провери пак монтажа. Атмегите са здрави кучета,много дуракоустоичиви. Наи вече виж къде си подал захранването. Спомням си ведъж как си бях правил макетната платка не знам ама бях обърнал захранването. Доде разбера де е проблема мегата пареше не можеш пъста си да държиш на нея но като оправих проблема и досега я ползвам.

http://www.atmel.com/dyn/resources/prod ... oc2467.pdf 7-ма страница
"PEN is a programming enable pin for the SPI Serial Programming mode, and is internally
pulled high . By holding this pin low during a Power-on Reset, the device will enter
the SPI Serial Programming mode. PEN has no function during normal operation."

Ква ти дефектна жица, зумера пищи шса пръсни, чекнах ги си4ките.

На кои крака подаваш командите при програмиране ?

трябва да са :

RST -> 20
SCK -> 11
MISO -> 3
MOSI -> 2
VCC -> 52,21,64
GND -> 53,22
PEN не ти трябва

така са програмирани над 3000 бр и си работи.
ползвам за програмиране програматора на http://elm-chan.org/works/avrx/report_e.html и Lattice JTAG

така е за mega64,mega128

грешката обикновенно идва че се подава MISO-> 13, MOSI -> 12 крак ( така е за останалите меги но не и за 64,128 ...)

PEN не трябва да го вързваш към маса !!!!!!!!! Вържи го към VCC !!!!! Може и да не го закачаш изобщо .. тои вътрешно си е издърпан към VCC.

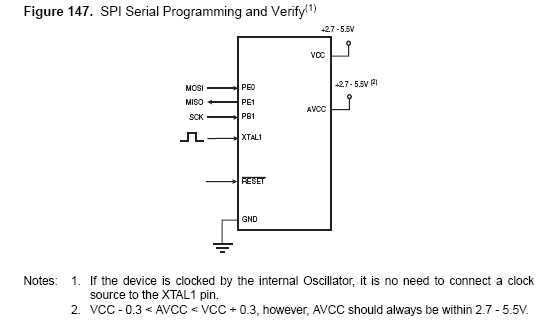

Виж как е направено в тая схема долу ..... аз ползвам същия модул и няма проблем ....

Ей тай сам го вързал ама файда йок. Понито не мои го намери.
Иначе понито го пробвах с едно пикче на серийния през JDM, работи мама му.
Ама с AVR-а на LPT с ISP, нещо него кефи. Писна ми ще из4акам да си купя друг AVR MEGA, и евентуално тоя ще го погреба.
Дайте няква друга програмка за писане на AVR освен понито.

пак ще се повторя -> http://elm-chan.org/works/avrx/report_e.html

той @TheHungry ми го е написал ама кой да го пречете

"грешката обикновенно идва че се подава MISO-> 13, MOSI -> 12 крак ( така е за останалите меги но не и за 64,128 ...)"

мерси много за информацията човек БОГ си.
AtMegata почти я бях отписал за коша.
