Аз отдавна не използвам бял печат. Просто няма място. Надписите ги слагам в съответния solder layer.

Аз надписи и контури ги слагам в отделен механичен слой и се гледат само на монтажната карта. На "белия" печат присъства само това, за което има място, около по-едрите компоненти.

А аз да ти кажа модели на дисплеи, клавиатури и др.подобни ако не е от производител предпочитам да си ги правя сам, не ми се рискува. Дори и от производителя пак го меря.

питах за рамер на шрифта... не че другите мнения не са полезни
Stroke/0.2/0.8 ще го оставя, изглжда малко дебеличък, но няма проблеми с видимостта по платката

Зависи от ситота, едно е при 75 друго при 420 mpi. За и нас съм забелязал че под 0.2 почва да стоят назъбени линиите, явни ситото е едро.

Аз ги правя 0.15/0.8 мм. ВиРус се справят. И китайците чат пат се справят, зависи от технологията която ползват...

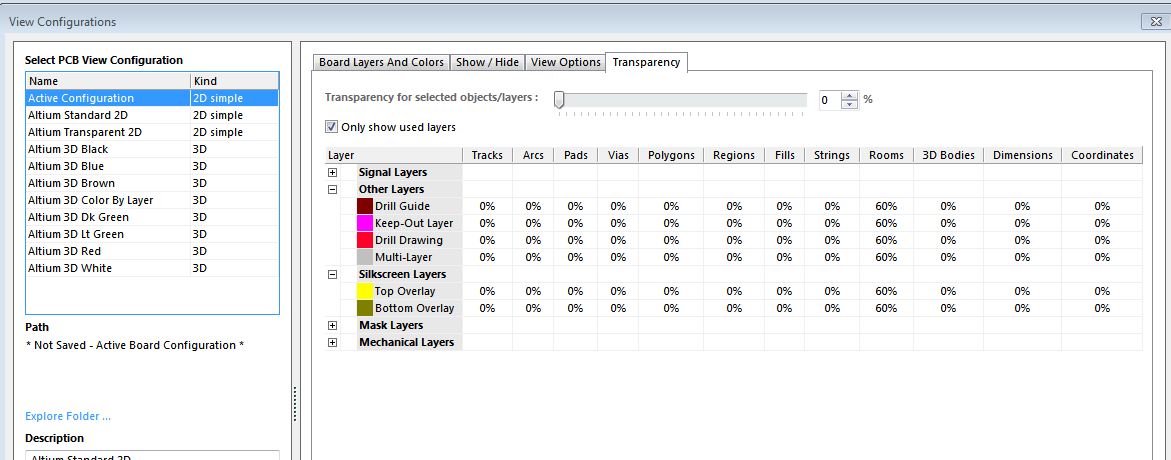

Къде отиде менюто за "layer transparency" ?

Нещо не го намирам май. Много го ползвах и беше много удобно .
За 18-ката говоря...
Има само "object transparency".

Направих си прост шаблон за пробиване на ръка и евентуално да го дам на механична работилница, но имам проблеми да го разпечатвам (може би защото всичко сложих в Mechanical 1). В смисъл дали е scaled 1:1 или да заеме цялата страница, все си стои в ъгъла на формата или изобщо не излиза в принта. Пробвах да му дефинирам и страница, а не автоматично да си скалира според слоя, но без успех. Частично е по-добре без центриране в page setup. Освен някъде по ъглите да е останала някоя частичка, и затова да ми прави тия мизерии.


Благодаря предварително, просто ми отделих повече от час и утре ще извикам неволята, но ако някой види тъпия проблем да пише.

https://www.dropbox.com/s/ef270jrs7lk08 ... cbDoc?dl=0

Направи си нов документ и копирай там каквото ти трябва, после пак пробвай да принтваш. Дай някаква снимка.
... Сега видях, че си приложил файл, но не ми се отваря на телефона

При мен се отпчечатва нормално на принтер, без да променям по никакъв начин файла.
Ти искаш да го отпечаташ или искаш експорт към някакъв друг формат?

В Page Setup си настрой:
- Scale mode -> Scaled Print
- Scale 1.00
- Size - A4 или колкото трябва
- Color set Mono - поне аз така ползвам
- Corrections 1.00 ; 1.00

За бета тестове на нов продукт има тийнейджърии и всякаква подобни ентусиасти. Защо не оставихте на тях тая работа...

Щото не е модерно да се работи, особено при младежите... Затова пред-пренсионерите се занимават с това.
Пък и моя отдел е това - един софтуерист и един хардуерист. Слава богу се разбираме.

Както и да е - отпечатах го, и то със същите настройки, но си стои в единия ъгъл.

Като е за шаблон е 1:1, са същите настройки, но не го центрира на А4-ката
Като му дам fit sheet, не го скалира както трябва да го направи.

Явно може и да се кара нещо с принтерския драйвер. Е просто ми къса нервите,
не че няма да стане по тоя начин.

@milmar -благодаря че си го тествал. при мен настройките са абсолютно същите.

Предполагам си запознат че ширпотреба принтерите дават отклонения в размерите и по X и по Y, но да го спомена все пак.

Даже го проверявам всеки път, защото още по-лошо - фирмените мрежови принтери си имат някакви си техни настройки,
и някой път скалират без да питат. Затова печатам, меря и тогава пробивам или пращам да пробиват.

Аз си имам принтер на USB и на него си принтвам по принцип. Имаме и няколко мрежови, но е ясно защо не ги обичам.
Все пак след половин час борба с мрежата и самия принтер, открих единия и пробвах. На Lexmark MX310 (който си е дървен) също няма проблем. Излиза както си е на Preview ...
