Въпрос към клубът на Алтиум:
Първо давам инфо- дали сме на едни външни да направят 1 пцб –наш стар продукт го пооправят.
Дали сме схема , пцб и библиотека от падс стандатрт.
На всички компоненти дето ползваме слагаме вътрешно фирмен номер- демк в атрибутите на всеки компонент в библиотеката има едно поле – PART NUMBER и отсреща нашия номер.

БОМ се прави като се сортират по фирмения номер-

Part Nr Ref Des SMD
Firmen Nr C1,C4,C7 C1,C4,C7 Yes

A асембли фаила е

Ref Des firmen Nr X Y Rotation
C1
C4
C7

Когато се импортва в Алтиум има ли мапинг – кои пропътита на какво да се мапнат?
И по принцип може ли да се добадят пропъртита на компонент дето да са узерски ?
И съответно аз не мога да направя нищо с тия фаилове- уж имам сцхема и пцб ма не мога да генерирам изходните фаилове.
По теория мога ама трябва ръчно да добавям всяко едно номерче а пцб е с поне 400- 500 чаркалака.

Тоз хаиван дето прави пцб при външната фирма упорито не добадя е те тва поле с
PART NUMBER и отсреща нашия номер.

Засега въпроса е технически дали Алтиума го може тва ма може да стане и политическиако разбера че технически това е възможно.

Даите 1 ръка че инак ще трябва да инсталвам Алтиуми и да пробвам сам - поне половин ден ще иде , ако не и повече.

При импортирането - нямам представа дали може да се направи мапинг на параметрите. Не съм го правил и не знам.

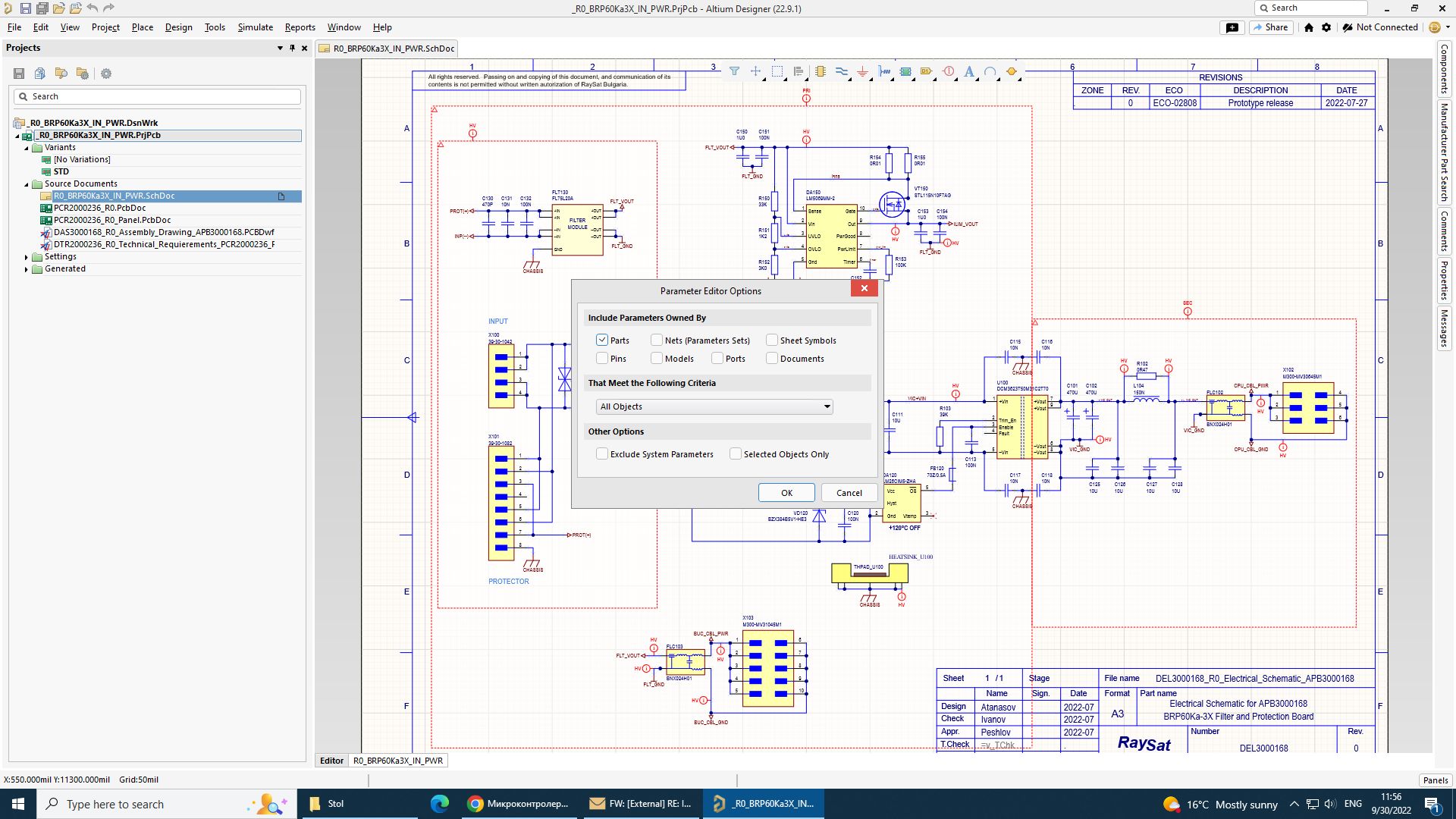

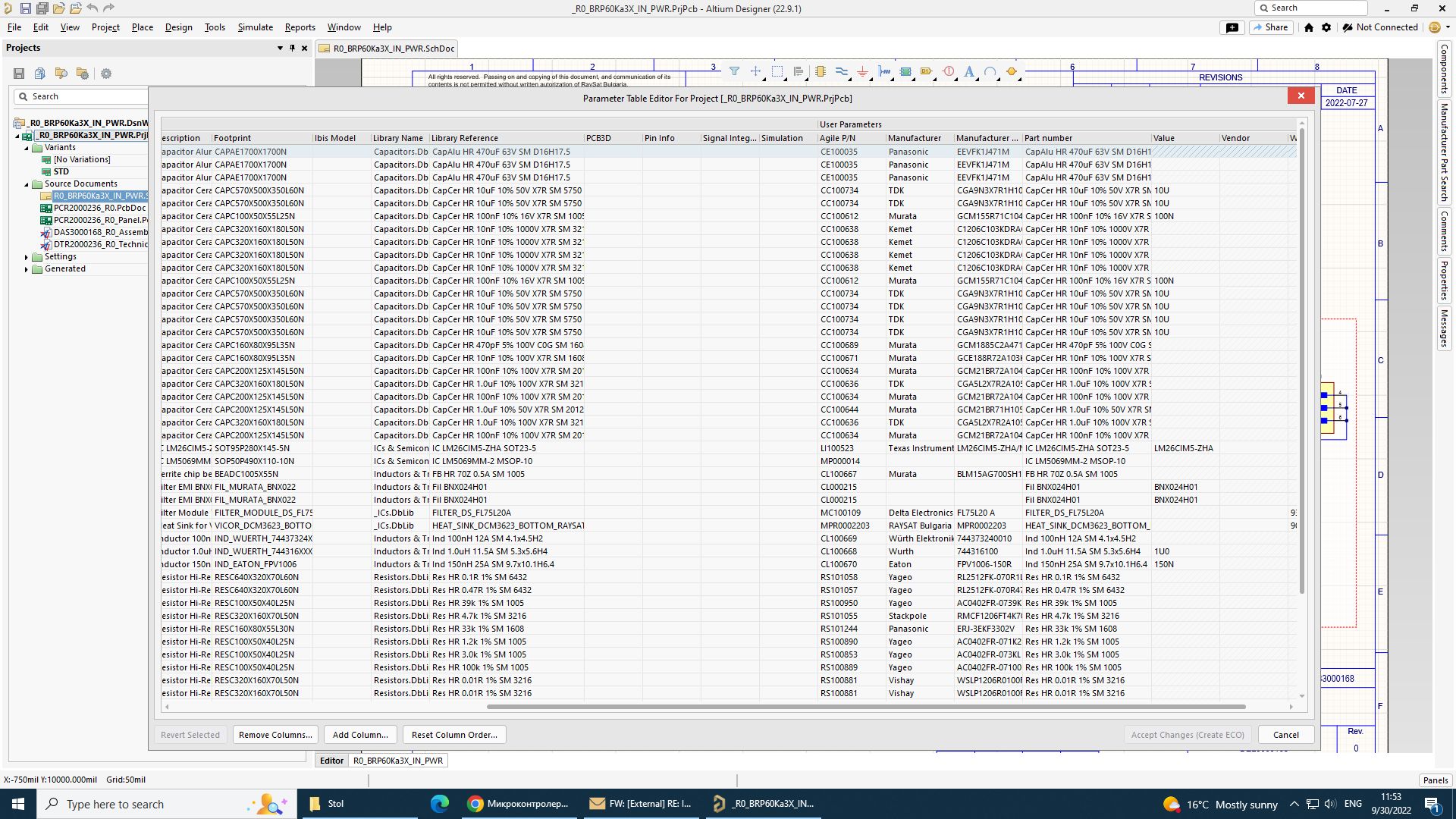

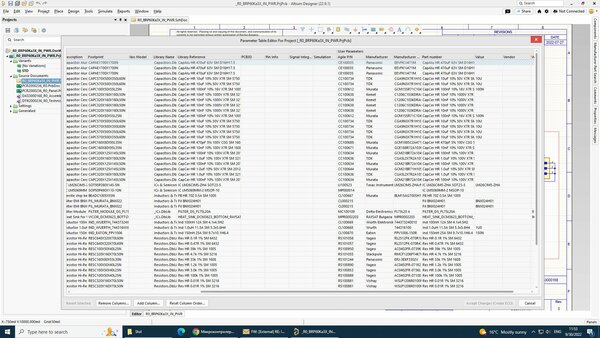

Но след това, в Алтиум има една доста мощна функция - Tools->Parameter Manager (в Schematic-a ) с избрана чавка Parts.
Тя ти отваря таблица ала Ексел и може да добавяш колони с име, които всъщност са юзер параметри за всеки компонент.
Но след това, таблицата трябва да се попълни ръчно.
П.С. картинките са в обратен ред

Би трябвало, поне между Оркад и Алтиум няма проблем. Но не съм пипал PADS от 2012 май...
Ако искаш дай един проект с няколко компонента, ще го импортна и ще пиша какво се случва.
Ако хайванина не се обажда, не е добре - тия дето се крият, правят бози...ама ти знаеш по-добре от мен, най-вероятно.

В Алтиум ПЦБ - там има ли такаива пропъртис?
Демек там също ми трябва посочената от мене комбинация.

Има някъкъв прогрес- ония успя да прати Алтиумски фаилове
xxxxxx.PrjPcb
1-xxxx.SchDoc
2-xxxxx.SchDoc

Когато ги импортна в PADS на транслеитера имам меню за мапинг.
малко на тъмно го правя понеже не знам какво има в Алтиума ( ще накарам ония да прати снимка като тази на АЛ_АТ) при мапването но ако го пусна по дефолт вече имам Фирмен номер макар и отред полето да е леко по друго

PART_NUMBER A234-1234-S

В наи лошия случаи ще трябва да се преправи скрипта дето прави моя БОМ да не търси

PART NUMBER a PART_NUMBER


Обаче при правенето на X Y file ассембликия ми трябва и там при конвертиране на Алтиум

ххххх.PcbDoc в ПАДС xxxxx.PCB като кликна на атрибути на kомпонент въобще го няма Фирмения номер.

Борбата продължава.

В Altium PCB няма Parameter manager, както в Schematic-a.
Параметрите се импортират от Schematic в PCB, но не и в по-старите версии на Алтиум.
В старите версии, не помня до коя, се импортираха само няколко параметъра - footprint, designator, comment.
В новите версии се импортират всички параметри и могат да се видят в properties на всеки компонент.

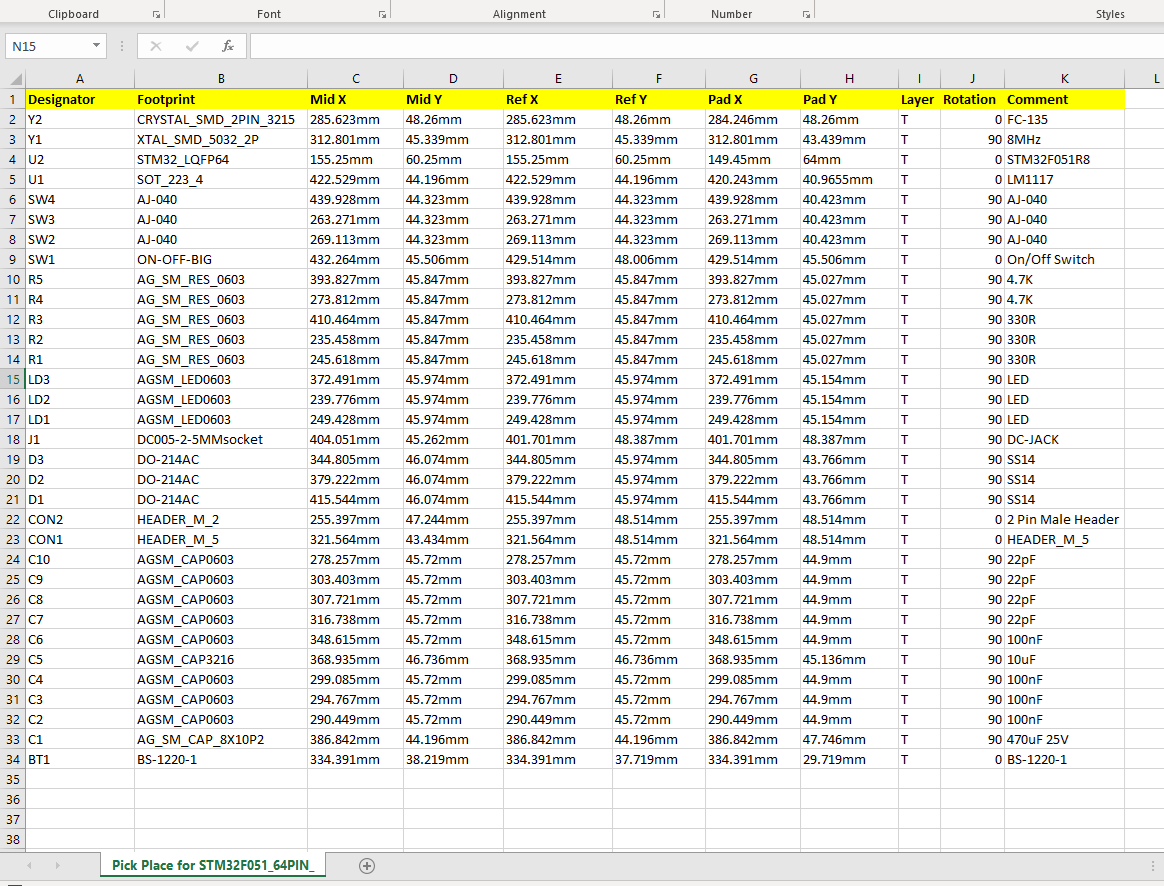

Съответно, може да се включат и в полетата на Pick and Place файловете /май тях наричаш X Y файлове./
П.С.
С този външен изпълнител, май по-сложна схема за съвместна работа трудно може да се измисли
С това двойно конвертиране PADS->Altium->PADS, може да се очакват гафчета.

Това с външния изпълнител ми е ясно та нямама накъде но за съжаление аз съм извън взимането на тия решения.
Тука в таз фирма на пик и плеис им викат X Y фаилове та затова и аз употребих това .
Отделно все още се ползват бая трухол чаркалаци и те си се редят от едни лелки в производството та пик и плеис аз го свързвам със СМД щото на повечето места в западния свят отдавна няма машина дето да монтира чаркалаци с крака.
Ама тука сме малко Мексико -повечето лелки са испаноговорящи ,даже някои според мене поне 50% не говорят англе та така.

Явно ще трябва да инсталирам Алтиум в къщи и да си поиграя аз щот иначе тия от външната фирма засега са доста некооперативни.
Писах на външния да ми даде инфо -картинки като твоите ( al_at) да видя какво баш е натворил ама засега - никой.

Да запитам - освен е това

Altium Viewer
Да има нещо друго дето да се гледат Алтиумските неща?
Тия са мнофо арогантни - даже и за гледачка искат кинти ....щели да ми дадът 6 месеца фрее а след това плащаи...

https://github.com/issus/altium-library

https://altiumlibrary.com/GetStarted

търсех друго но намерих това
може и да го има веч ,сорри ако се повтря

офф...ако имаш друга система, кажи на вашия гений - да ти експортне PDF или в твоя формат?
Иначе може да импортнеш в Orcad, Pulsonix, PADS, KiCAD
https://www.kicad.org/external-tools/altium2kicad/

A Viewer-a иска регистрация за 6 месечен лиценз, и никой не иска пари.
Ако вашия инженер има истински Altium, той има поне няколко лиценза
за Viewer - да те добави в групата, и ще имаш достъп до пълноправния лиценз и до View,
без флашки, без мрежови лицензи и т.н.

Няма драми и трагедии. Дано да съм помогнал.
p.s. а и знаеш, че тук и по други форуми има кой да помогне, не си нахъсвай и не си хаби нервите с глупости.
Не са първа кипра, не са и безплатни - но не са някакви злодеи.

В Алтиум има нещо дето се нарича Output Job. От там, заедно с помощта на ActiveBOM Document (да им имам названията) се генерира BOM с каквито искаш параметри, въведени в схемата (ама трябва да са въведени, може да позлваш Parameter Manager за тая цел, става сравнително удобно). Не знам защо ми се струва че искаш да генерираш BOM от PCB-то, а май не се прави така в Altium.
В проекта могат да се добавят варианти, и в схематик редактора да се отбележат кои компоненти ще се монтират (или няма да се монтират) за съответния вариант. Поне според мен PCB редактора се ползва само по предназначение - да се генерират съответните GERBER файлове.

Дори наскоро успях да го накарам да генерира БОМ директно в екселски файл, като си ползва template за форматирането. Сравнително добре се получи.
Старите Алтиуми за тая цел изискват да има инсталирано незнам си какво си на Майкрософт, аз така и не успях да го подкарам.

Да попитам и аз. По белия свят как правят хората - за всяка стойност (на резистор и кондензатор примерно) ли имате библиотечен елемент или ползвате един, като в схемата се редактират съответните полета?
Ползването на отделни библиотечни елементи има своите предимства (примерно задаването на вътрешен парт. номер за всяка стойност на компонента), но си има и недостатъци. Интересно ми е какви са добрите практики?

Ами в много от големите съм забелязал, че така го правят, но там има цели отдели които се занимават с това, за сам човек или малка компания ми се струва непосилно. Ако така си започнал и с годините си трупал библиотека може би да стане, но винаги има момент в който бързаш и макар да са 5 клика да копираш компонент и да смениш параметрите му ти ги нямаш тия 5 клика.

По-добрата практика при Алтиум е DBlib библиотеки - примерно един празен схемен символ за резистор, един футпринт за всички резистори 0402 /примерно/ и
една таблица с параметри - стойност, символ, футпринт, толеранси и други и това динамично се свързва в един компонент, който е един ред от таблицата.
Таблицата може да е Microsoft Access или Excel. По-добре работи с Access.

Да то аз така тръгнах да го правя, но не ми остава време.

Al_at
а и всички други колеги - може ли едно фаилче със снимки - какво и как и кое е едно след друго и т.н да се клика и да се включи та накрая онзи да разбере как да ми генерира пик и плеис фаилове във формат дето ми е необходим?

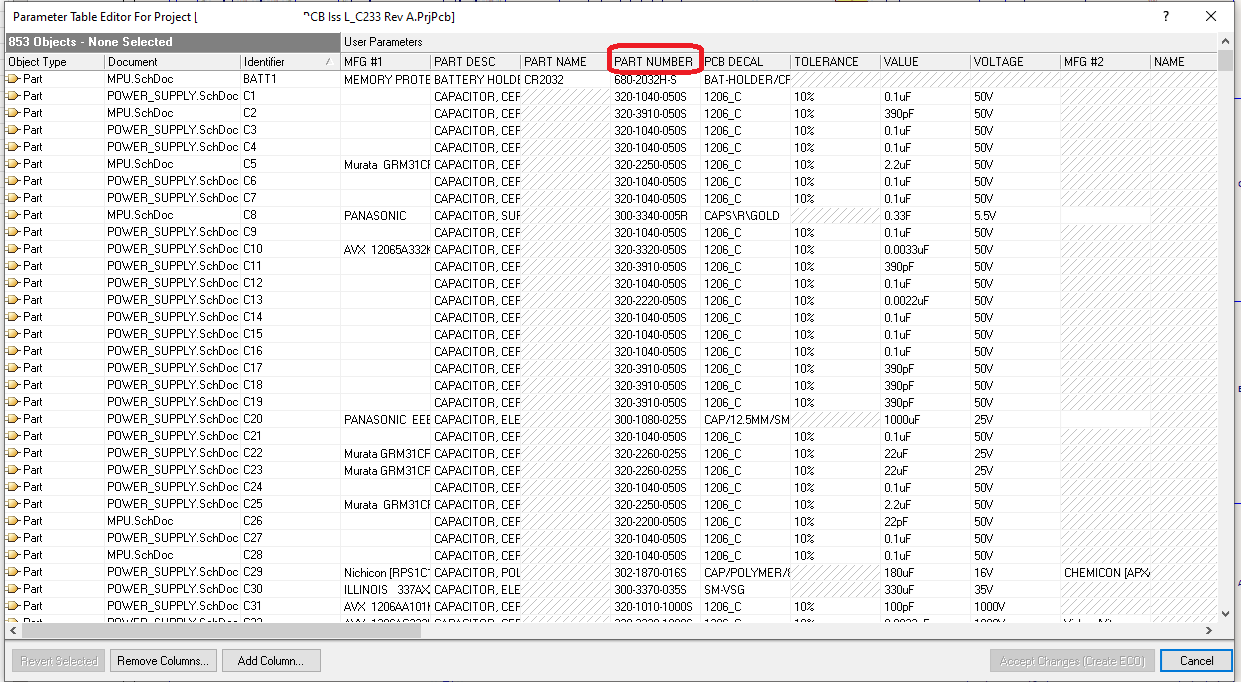

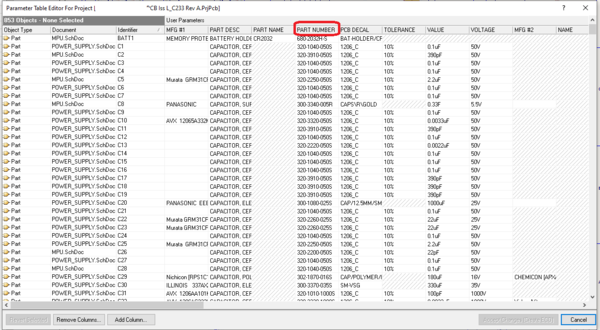

Когато го попитах да ми прати снимки на Алтиум Параметер Таблицата прати и инфото там е ОК.
Обаче като ми праща фаила с координатите колонката с PART NUMBER я няма.

Явно е някъкъв вид тиква и или не иска или не може а може и да е комбинация от 2 те.

В момента нямам никво време сам да го разучавам инак ми е интересно но просто времето не стига.
