Мислех, че на картинката всичко е ясно, но явно не е.
Дебелата линия е пътят на фрезера и той завъшва в точката на маркера/края на тънка линия/ на библиотечния компонент "tab" (mouse bite).
От другата страна на tab-a симетрично също има маркер, откъдето продължава фрезоването. Има и полукръгове за ориентация до къде стига фрезера,
както и края на платката. Компонентът tab е с параметър NOT in BOM, за да не се меси в Pick & Place файла за монтаж.
Това, което съм забравил да напиша е, че от механичния слой Route Tool path се генерира GERBER файл,
който заедно придружаващо с текстово описание се дава на платкаджийницата.
В JLCPCB досега не съм давал панелизирани от мен платки и не знам как протича комуникацията с тях по този въпрос.

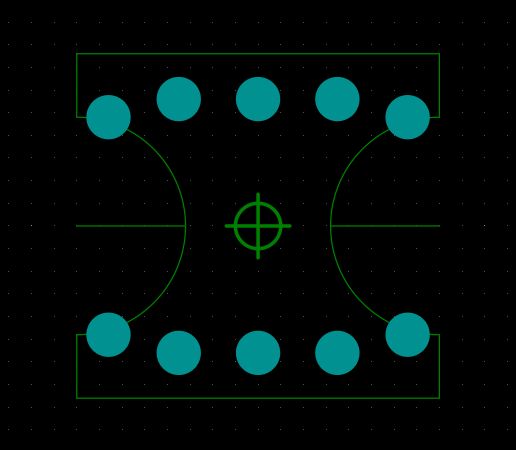

Ето как изглежда таб за фрезер 2.4 мм /полукръговете са с радиус 2.4 мм/.

Ами тогава освен да споделиш малко опит. Колко милиметрови са дупките и това за 1.6 материал ли е? През колко горе долу ги слагаш мостчетата?

Че то и това си е проблем, хем да се чупи леко, хем да е достатъчно здраво да оцелее до края на насищането.

Отворите са 0.5мм неметализирани. Имаме два вида табове 4мм - за по-малки разстояния между табовете /по-малки платки/ и 5мм - за по-големи.
Между табовете - 40 - 80 мм за 4 мм таб. Материалът е 1.6мм FR4.

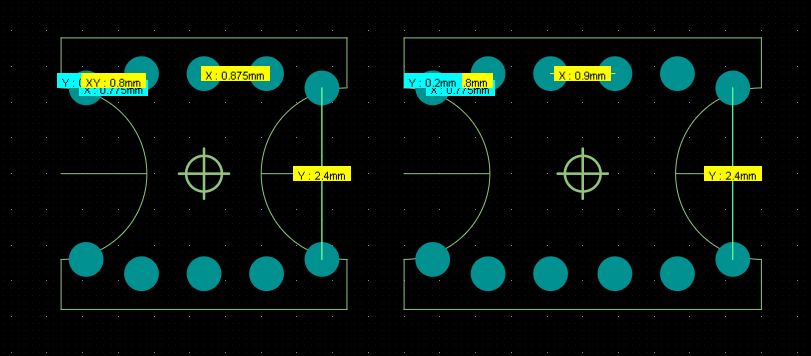

Ето картинка с размерите за 2.4мм фрезер /за фрезери 1.6 и 2мм, просто се преместват отворите успоредно на дългата ос/:

Мерси. Ако ми дойде музата може да пробвам някой път

Алтиум 21 премиера
https://www.linkedin.com/posts/robfer_a ... 76384-8CKX

От няколко дни при всяко включване на Алтиума ме кани да го обновя до 21 версия.
Но фирмата покрай Ковид кризата не плати абонамента и ми дава съобщение, че към този лиценз нямам валиден абонамент.

Имали специална цена до Нова година... само 6000Е (лиценз 4000 и незнам колко си, и още толкова за абонамент - няма отстъпки ако вече имаш един). Иначе бил 8000Е... тия ще си изядат сами хляба най-накрая.

И ако си вземеш още един лиценз - после всяка година ще плащаш 2000, место 1000.
Ами по-добре 3-5 години да не плащаш, и после да вземеш нов лиценз и пак да не плащаш.

Гадняри са големи... ТоНи ще каже как е мазалото със Солид-а.

Айде още едно забавно видео и да затваряме за тази година
https://www.linkedin.com/posts/altium_e ... 32864-napd

Какво стана с безплатната онлайн версия?

Свърши

Линк към това видео ми бяха пратили по е-пощата преди доста време.
Явно си нямат циганка да ги хвали, но видеото навява доста спомени.
За пръв път опитах Autotrax някъде 1991 г. - свързахме се с едни датчани
и те ни го осигуриха /на една дискета 3.5 инча се събираше/.
След това доста дълго използвах комбинацията Протел за ДОС за схемите
+ Кадстар за ДОС за платките. С една дума - а бяхме млади.
После се появи Protel 98, Protel 99 SE, Altium и от тогава - все с него.
Понякога ми е идвало да счупя компютъра заради него,
а ма и до ден днешен го ползвам.

Солида е същата простотия, плащаш лиценз, после и поддръжка, за 3 години плащаш колкото е лиценза. Аз от тая година реших да не плащаме поддръжка, и без това сме на 2017. Мисля да ъпгрейдна може би догодина до 2020, до там сме плащали и след това след 3-4 години да вземаме нови лицензи за каквото е там актуалното. Да ама те сменят лицензионната политика, първо като не плащаш поддръжка не може да ти се лицензира онлайн, от там става по-трудно да въртиш един лиценз на няколко работни станции, и вече два лиценза са малко. Отделно нещо споменаха, че май планират изцяло събскрибшън бейз, само дето не е ясно колко ще стане.

Аз убу го имам Алтиум 21 на служебния, даже и нов ъпдейт вчера, нов ъпдейт днес, ама пак да питам, някой знае ли де го има безплатно? Ей така, да си продължа колекцията от инсталационните им файлове. Не смея частни хобита с Алтиум да си правя, че използваме само шернъти дейтабейз библиотеки и лицензи, та се знае кой какво е "отварял".
Та ако някой знае, да пише, моля!

Помня, че в университета ни показаха Оркад и Кадстар на ДОС като туулчейн за платки. Ама тогава вече се бачкаше на Protel 99 SE и ни се струваше смешно. Но това е абсолютна класика. А Protel 99 SE и до днес се смята за най-добрата среда, правена някога за pcb layout. Това не е само мое мнение, бях са заровил в нета, още превъзнасят този Протел. Верно, голям беше!

Хм ..абе protel 99se не знам какво толкова му е различното, няма някакви съществени разлики спрямо 2.8 или 3.2, малко по-шарен. За времето си може би 3.2 да е бил добър, към онзи момент съм имал досег само със изцяло досовски тулове и наистина разликата беше съществена. Но нито тогава, още по-малко сега е супер друпер, от съвсем краткото ми заиграване в библиотекаря на ментора видях неща които в Алтиума ги няма, и няма да ги има сигурно никога защото са концептуални, не ми се мисли какво е в другите им тулове. Иначе в каданс също ми харесаха нещата как стават, но там пък само съм гледал с това работи един от подизпълнителите ни в Тайван.
