Благодаря пак за помоща.
Това да пави драг е супер - аз тъй съм свикнал

То,човек като на 'аресва нещо
....

Опитах да потърся с търсачката но не намерих та затова да питам.
Ако имам например Алтиум инсталиран със лиценз от рутракера например - обикновено се реже жицата да не говори с кораба маика-това ясно ама тоз алтиум може ле да се обнови кат пуснат някъв упдеит или пък ония обновят някоя добавка в Алтиума?

Да се е появил случайно инструмент в то алтиум са който да направиш срия отвори като за отчупване ? Имам платка която за съвместимост със стари ревизии е голяма, но искам да мога да отчупя част от нея която е празна. Не ми се ще да е рицвана, мисля да я перфорирам / фрезовам и се чудя да не се е появил някакъв инструмент с което това да се прави по-лесно

Тия неща по принцип аз си ги очертавам в механичен и после се договаря с платкаджия как ще фрезова, какви мостчета да остави и как да ги надупчи.

И да има нещо Алтиума, трябва платкаджията да го разбере. Трябва да минеш пак през гербер/dxf...

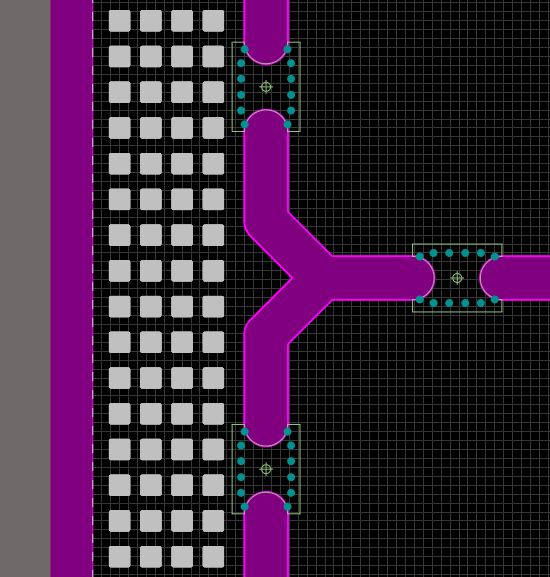

Колко да е по-лесно. Прави се библиотечен компонент - ние сме го кръстили tab, който се състои от отворите за чупене и маркери за съвместяване с линията на инструмента.
Имаме табове за фрезери 2мм и 2.4мм - най-стандартните. Поставят се табовете на местата, където ще се чупи.
Обявява се някакъв механичен слой за Route Tool Path и в него се чертае пътят на фрезера между табовете.
Файл с описанието на Герберите и договарянето с платкаджиите си остава като изискване.
Нагледно резултатът е като на картинката.
П.С. Табовете се правят да навлизат малко по-навътре от линията на фрезоване. По този начин, при отчупване, зъбчетата не стърчат и няма нужда от изпилване.
Но това предполага полигоните и медта изобщо да се съобразят с табовете, за да няма непокрита мед в края на платката.
Отворите на табовете са неметализирани.

ясно карам си както си знам

@al_at

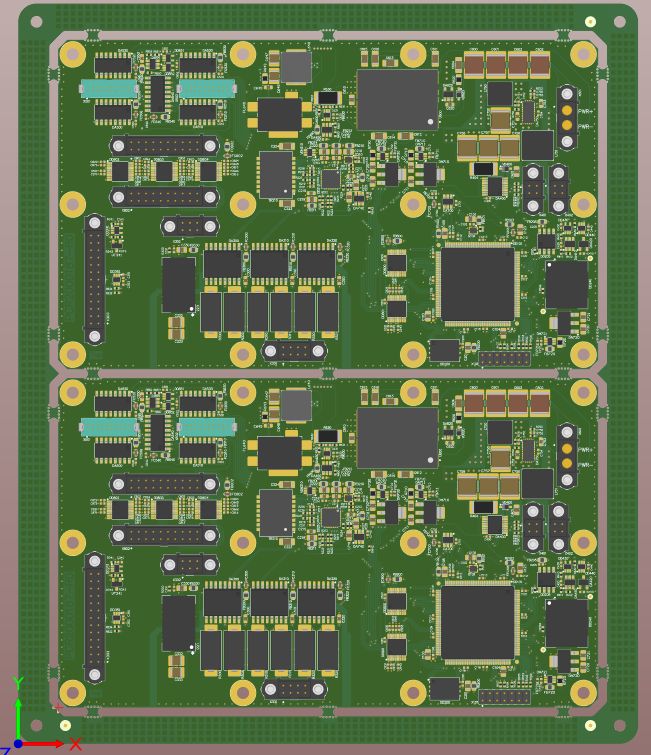

А как го караш на 3D визуализатора да "изкопае" фрезата?

Като зададеш на някой механичен слой, че е Route tool path, всички линии в този слой се виждат като "изкопани" в 3D.
Има и друг начин - да дефинираш board cutout от затворен контур. Може и от полилиния - избираш полилиния,
Tools/Convert/Create board cutout from selected Primitives. Ще получиш съобщение, че нямаш затворен контур,
да създаде ли по външния контур на линията, потвърждаваш и то го прави и също изглежда като "изкопано" в 3D.

Първия начин откъде се цъка?
Втория го видях от къде е, мерси

Иначе имайте предвид следното. Слагането на мостчетата не е еднозначно просто. Трябва така да се наредят, че да не се гъне панела при горещи изравняване (ако се прави), както и на стенсил принтера и в печката. От тая гледна точка аз правя друго - указвам зони в които НЕ искам да има мостчета (например под конектори) и казвам на платкаджиите да ги сложат, както те мислят, че е добре.

Натискаш "L", отиваш на механичен слой, десен бутон/ Edit layer/Layer Type и избираш от Route Tool Path от списъка.
"L" е шорткът от View/Panels/View configuration.
Че не е просто - съгласен. Разнородни изисквания имат и платкаджиите и асемблаторите.
Изпращали са ми по цял ферман 37 страници с забележки за една платка. Особено Flextronics.

Това го няма при мен, явно съм версия динозавър. Здраве да е, "проблема" е естетически, не технически.

Е то при мен не са мостчета за панелизация а за два различни габаритни размера та по подразбиране няма да са просто афив а ще изискват доста усилие за отчупване.

Има го и в по-старите Алтиуми - в Options/Board options/Route tool path:
https://www.altium.com/documentation/al ... rsion=15.1
Не помня вече дали визуализират в 3D, пък и вече нямам по-стар Алтиум да проверя - само Алтиум 20.

Има клипчета в тубата как се прави - и на мен ми беше интересно как става - потърсих, погледах и се справих Предполагам че ако дам такава платка в JLCPCB или PCBWay - ще я направят без да питат кое как. Стига всичко да им е в техните възможности. Мисля че пишат колко им е фрезоването - бях гледал за PCBWay - при тях май беше 2.4. al_at - забрави да напишеш че трябва да се "прекъсне" фрезоването където ще се слагат mouse bites. Мисля че в клипа в които гледах само очертаха къде да върви фрезера (както го описа) и после се разцепва там където ще се слага перфорацията.
