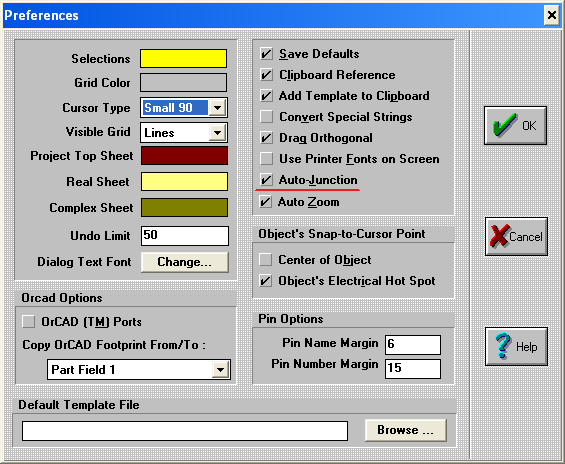

Това за ауто свързването го имах тоя проблем в началото. Като свикнеш - според мен си е добре. От как попрецакахме едни платки в началото, после се пооглеждам. Според мен са правилни правилата. И свикнах да не разнасям писти по схемата - слагам им етикети (нетове). Мързи ме да им слагам шини и колеги протестират, че трудно намират връзките, но после и при опроводяването ми е по-лесно, че като пипна връзка, не ми дава Н00023, а името й. Иначе поне в старият протел се изключва изцяло с ънчекване на Auto-Junction на горният среден чекбокс:


В основният виндос да не се слагат кракнати неща, че пращат кво ли не къде ли не- бяха ми съсипали сайта няколко пъти през моя комп вкл. И хакнали пощите. Във виртуалката пък ми насичат новите версии на Алтиум. Че съм с Хоме едишън и не поддържа V-tx ама го разбрах късно.

Сега Алтиум са пуснали CircuitStudio на достатъчно прилична цена и би трябвало да ми върши работа за леки неща. И като дизайн изглежда добре. Все чакам да го инстална пробната, да я видя с нещо реално. На картинки ми изглежда добре- скоро ще я пробвам. Някой ако е работил- да каже впечатления.

CircuitStudio the PCB Design Tool ready to pick up and go. With the 1.5 release now making it easier than ever to transition your historical Eagle™ data into a modern tool, with the peace of mind that you will be able to continue editing your design files today, tomorrow and into the future.

https://www.altium.com/circuitstudio/download-guide

Сега видях, че $500 е ограничено време, после става $1000. Незнам дали ще може да се ползва нататък без ъпгрейд?

bobihot
Това CircuitStudio за бързото ми разглеждане - прилича на скопена версия на алтиума.
Явно модата да првят голямокалибрено оръдие и след това да се скопява и да се пуска на ниска цена е в разцвет.
Това според мен е е таргетирано да е конкуренция на EAGLE - вече маи някви го купиха и не знам какво стана нататък с тоя ОРЕЛ.

сега го разгледх и аз, прилича на алтиума а като функции от това което видях е като леко ъпгрейднат протел, в смисъл всичко което го има там с някои от смислените екстри, какво са махнали от алтиума е трудно да преценя тъй като рядко го пускам.
А орела го купи аутодеск, предлага го като част от кадовете си, предполагам като отговор на псб модулите предлагани от десаулт заедно със солидуоркс. Десаулт обаче нямат техен продукт а го вземат от алтиум, нищо чудно това circuit studio да е базирано на продукта който алтиум са направили за десаулт, като гледм бутоните в студиото има аналогия в и терфейса с този на солида, на алтиума дори не се сещам как е.
п.с. иначе очевидно е конкуренция на орела, имат директно сравнение на цените и функционалностите, и лозунг спрете да плащате за времето си, плащайте за инструментите, визирайки сървис лицензиите на орела ... нищо чудно обаче от аутодеск да решат да го пуснат безплатно, най-малкото за студенти и малки компании, по аналогия на фюжън ...там върви от години война започната от солид с техният драфтсайн, който обаче вече май не е съвсем фри, псвен ако не си се регистрирал от преди.

Autodesk ги купиха от Farnell.

Ей така от любопитства го свалих да видя какво е. По-ми харесва от алтиума на пръв поглед като работа, не знам настройка ли е но в Алтиума не мога да въртя компонент докато го местя, докато в това си се държи точно както в старите протели. Отделно са запазили същите клавишни комбинации, в алтиум някои са сменени. Това което не ми харесва, ама то е като в алтиум по дефаулт ако хвана да местя компонент мести и жицата, за да се мести само чарк иска Ctrl. Не виждам някои функции като Autoanotate не виждам възможност и да променям един параметри на много компоненти, примерно корпуса на всички с библиотека res2, това в алтиума са го направили нечовешки но в студиото не го видях. Резултата за 10 мин сравнение с алтиума единственото което постигнах е допълнително да се отвратя от алтиума и да си припомня защо не го използвам , държа го щото протела му се бяха счупили герберите, ама сега съм, си със съвсем нова инсталация и си бачка.

видео-курсче за Тъмната Сила?

еееее и сита ако беше толкова търпелив щеше да си има и баща и син да ти кажа може да се появи удобен проект, обмисляме тук нещо ново не достатъчно сериозно за тайванците но и доста по-сложно от обичайните мигалки, може да се пробвам да го направя с тъмната страна на силата ... или пък ако не съм свършил с ламарините може и да го възложим на някой който я владее, въпреки че лично на мен ми се прави, малко да се разнообразя.

Тия дни се регистрирах насам -натам за да видя това онова за тоз Алтум.
Тия са пръснали наблюдатели и в мига в които те видят -ама е на ще ти продадем много евтино ,лизенза е вечен ..абе всякакви зарибявки...
в мога в които попитам за съпорт и дим да ги няма...
Във Форума на Алтиум е пълно с въпроси на които няма отговор от официалния съпорт,по моя скромна прценка достатъчно сериони неща и от алтиума мълчат- демек ситемата е -аз да ти гепа парите па после се оправяй някакси .

Гледам някакви лекции за Алтиума от тука https://academy.fedevel.com/ - един словак дето говори много смотано на англе ( то и аз съм чужденец ама толкоз смотано радко ми се е случвало да видя) и показва как се прави ПЦБ.

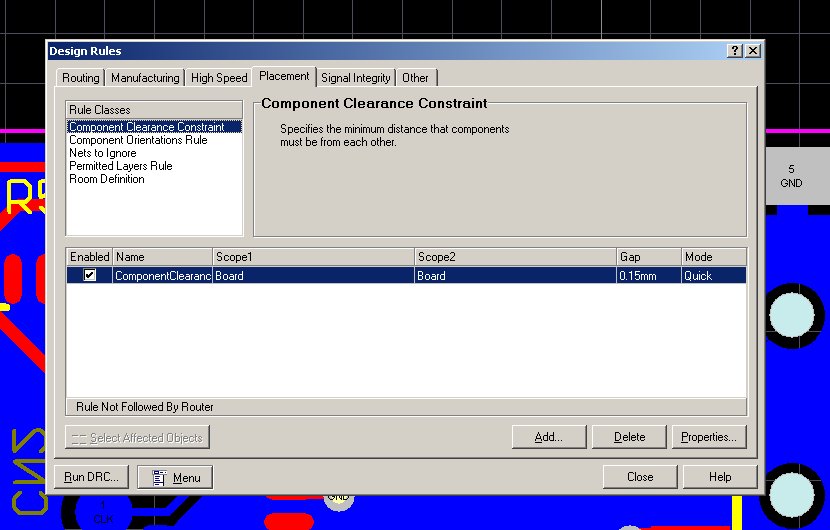

В дизан руловете има къде да светне и да ти показва че например компонет до компонет дистанцията е мо малка от мин.
Въпрос:
Има ли сетинг които да сетна и системата да НЕ ДОПУСКА да го плеисна ако не е спазено условието?

Да има, ама ....не знам как е в алтиума, в отигиналния протел работи малко нефелно, въпреки че може би да си е ок ..в смисъл взема по оутлине лейоута, който си е за това, ама при някои компоненти ако си потворил малко повече започв да създва проблем. Също при смд резистори и кондензатори, ако оутлайна е така че да не го печатат съвсем до площадките не можеш пък после да ги подредиш близо, да речем да застъпеш два оутлайна. Можеше да има някакъв друг слой за целта ама няма. Иначе си е настеойка в DCR.

Действително има такава настройка:
Tools/Preferences/Interactive routing/Component pushing/-->Push
Силно препоръчвам да се направи предварителна подготовка, преди включване на тази настройка -
иначе компонентите, които са подредени преди нея се "разхвърчат" на всички страни.
Най-добре е да се заключат. Другото, което задължително трябва да се направи,
в библиотеките за компоненти да се обяви механичен слой "courtyard".
Той служи за реално определяне на размера и контура на компонента, а не правоъгълник около
най-големия размер, особено при въртене на компонента под ъгъл, различен от 90 градуса.
Прочети повече за courtyard.

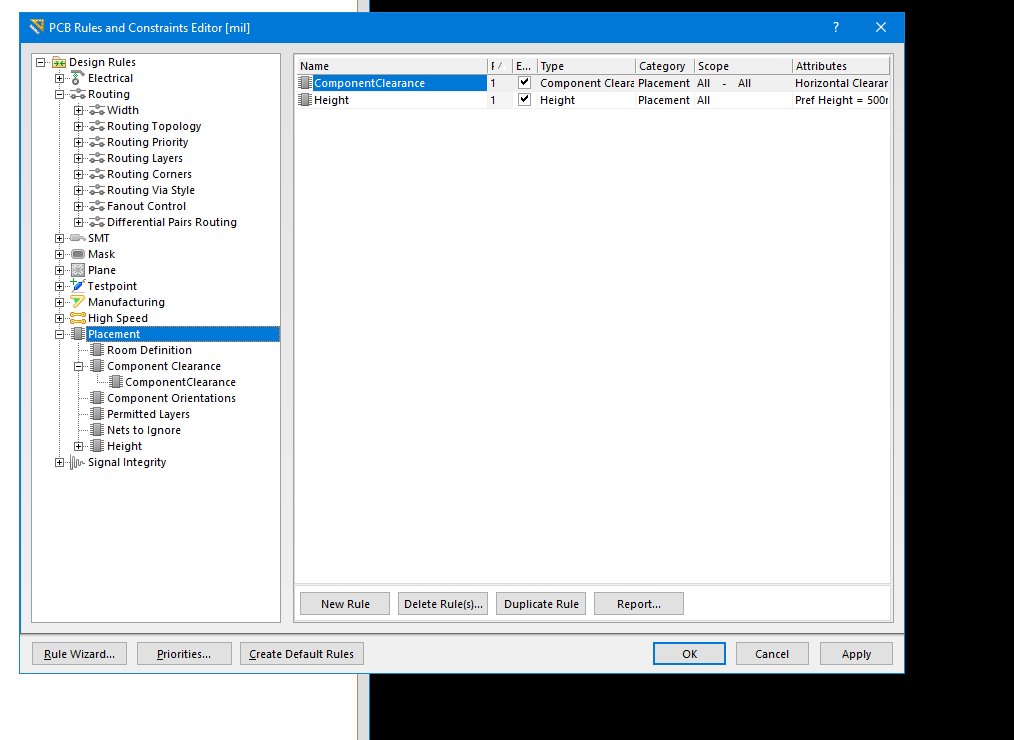

Хм, това с кошарката нещо не разбрах каква е разликата с component clearance placment, иначе това което го има в протела го има и в алтимума, същият е параметъра, плейсмънт клирънс. Иначе това дори не можах да го видя къде е, в алтиум 17 не виждам такъв параметър в интерактив рутинг.

Това са нови неща, няма ги в Altium 17, за Protel да не говорим.
Става дума за Altium 20, но той HSB си работи точно на такъв.

Идеята като цяло е добра, защото иначе има разни дръвчета. Но аз 17-ка не използвам, въпреки че вече я имам, какво остава за 20-ка Само малко не ми стана ясна логиката, това е отделен параметър от component placment clearance като можеш да дефинираш отделен слой за този оутлайн ? И работи съвместно с клирънса или замества клирънса.
