Евала

Записваме си го... това с хатчед ми се случвало да го объркам... и после трий елементчета

Супер! Мерси за хинта

Някой с Orcad / Allegro може ли да сложи тия файлове в един OLB файл или ако става в Алтиум 20, да ги импортне директно.
Благодаря!

ето и линка към оригиналния файл, но иска регистрация
https://www.redpinesignals.com/download ... A1-CC1.zip

Grubi,
братче към какво да го експортна?
нямам си идея, с това алегро повече от схематик и ревю на лейаута не съм се занимавал
ако кажеш кой формат те устройва ще го пусна

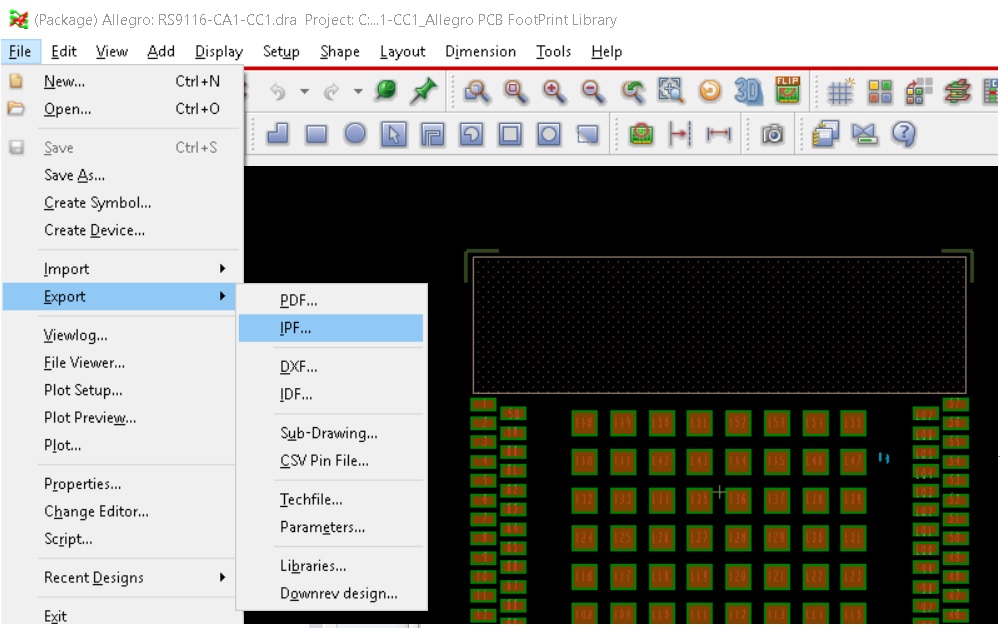

Виж на export libraries или може бе create symbol или create device. Съвсем са ми избягали от главата, а не са минали и 5 години.
Интегираната библиотека всъщност се казва .lia или .llb (PCB библиотека), аз съм се объркал че трябва да се казва .olb (това е само схемен символ)

Надали ще има експорт към Altium...

Директно импорт в Алтиум 20 не става.

Благодаря, май най-важно е .DRL файла да стане на .LLB или .LIA и оттам да го импортна.
Иначе просто ще трябва да го рисувам тоя ненормален корпус, не че е кой знае какво.

PAD и PSM файловете не са толкова важни, защото ако си спомням добре това са самите падове, т.е.
DRL - a вече ги съдържа. Но може и да се лъжа...

нещо нищо не намирам...
кома сепаратед не може ли да го импортнеш някак си?

май не, или не съм виждал.
май ще го рисувам довечера

Altium импортира прилично DXF/DWG. Но зависи и отсрещния софтуер как
генерира DXF-a. Някои софтуери правят големи бози.
Трябва да се внимава при самото импортиране да се зададат
правилно слоевете, дали е metric/imperial и други подобни.
Ако се сбърка, после може да се наложи преместване от механичен в електрически слой.

ето ти го в двг.

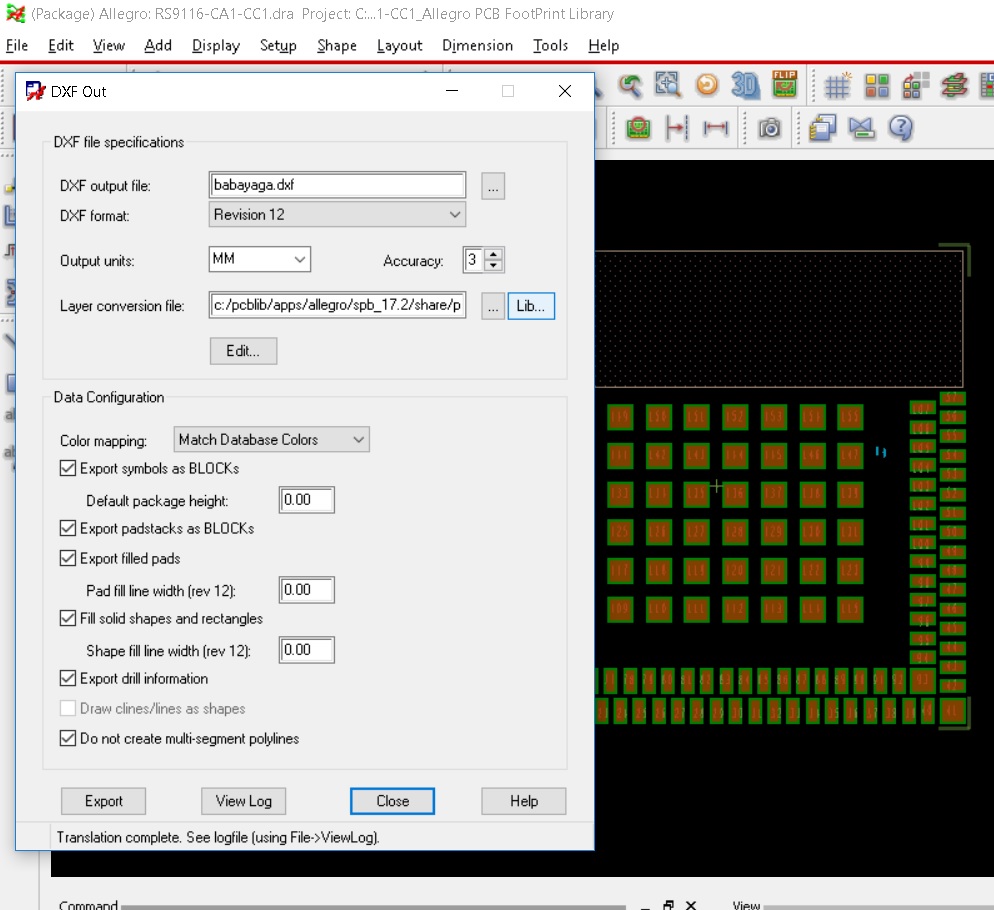

махни .тьт от двг-то, че не искаше да се уплоаде, иначе ти пращам снимка с настройте на експорта...
друго не мога да направа от къщи,
утре мога да отида до лейоутърите да питам някой знае ли нещо. ама ме съмнява защото те си цъкаха на падс и после глобално минаха на алегро... алтиум не ползват

Пробвах - импортира се в PCBLIB файл.
Ще трябва още ръчна работа, защото падовете
се импортират като правоъгълничета, но все пак спестява доста време, сравнено с чисто рисуване,
защото като се създаде един вид пад, след това просто се наместват падовете по ред на номерата
като в шаблон по правоъгълничето. Трябва да му се зададе и правилната
солдер маска, макар, че може и по-късно с global change. Импортирането работи само в механични слоеве,
въпреки, че му зададох електрически - това си знае. Хубаво е при импорта да се запише на едно листче
кой мех. слой на какво отговаря, че после се забравя.

Благодаря, май така ще пробвам.
@МУХАТА - ако ти остане време, и тия с layouta се навият - само да сложат
.drl файла в .llb или .lia библиотека - дай им файловете, те може и да се сетят

Аз вече го направих, но за принципа - според Алтиумския FAE, най-добре е да се сложи
компонента в стандартен Алегро PCB файл, и после файла да се импортне в Алтиум.

Иначе и той не можа да помогне.
