Мнение Датчик за налягане на ГИ
Та така :)
Повреди ми се датчика който следи налягането на изпарената газ
след рейката с инжекторите. Газов инжекцион Simgas +
Без него не превключва от бензин на газ , като свърши газта.
Имам софт за ГИ и видях че показва постоянно налягане 2.42 bar , и не мърда дори да спра газта.

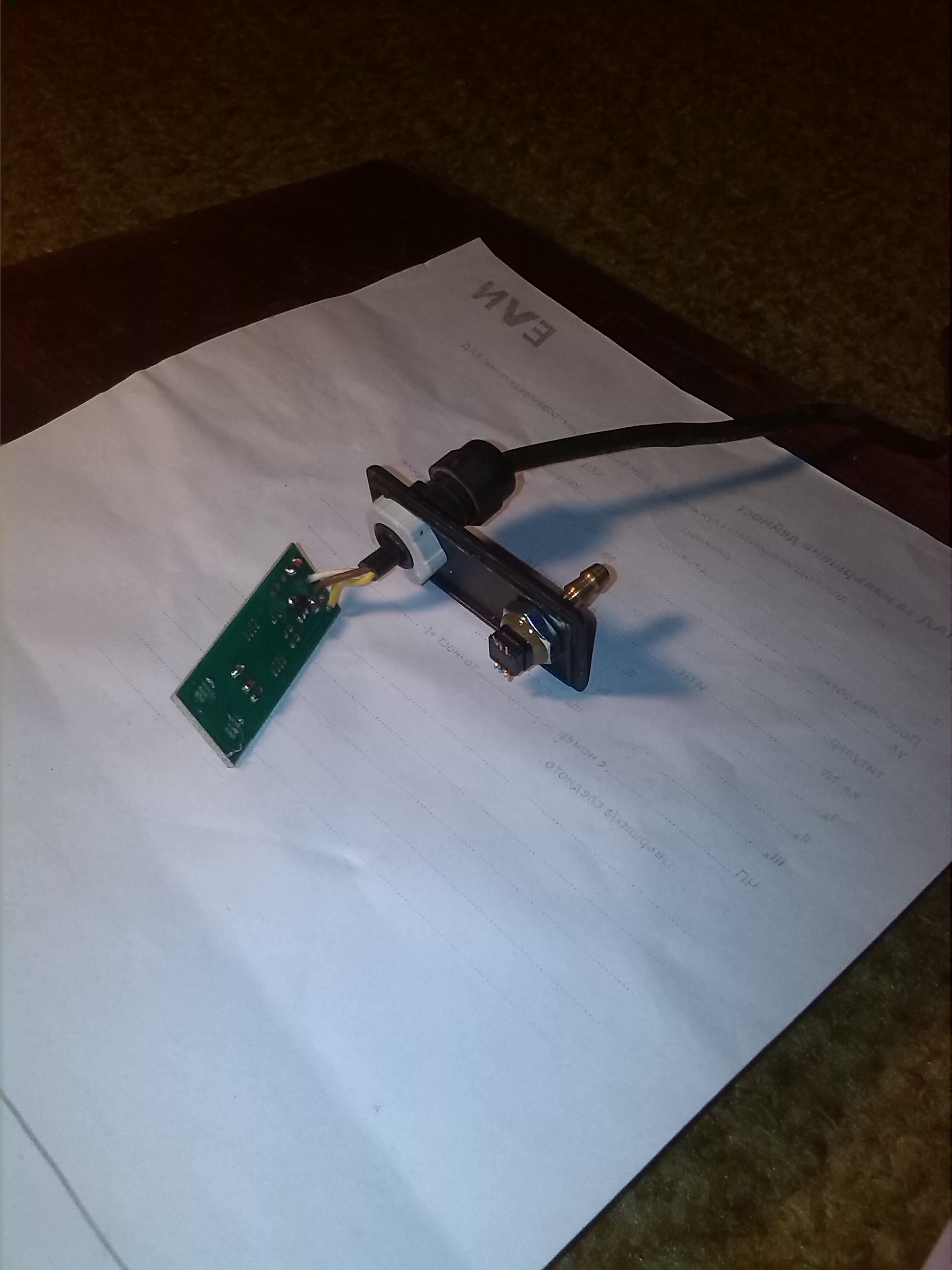

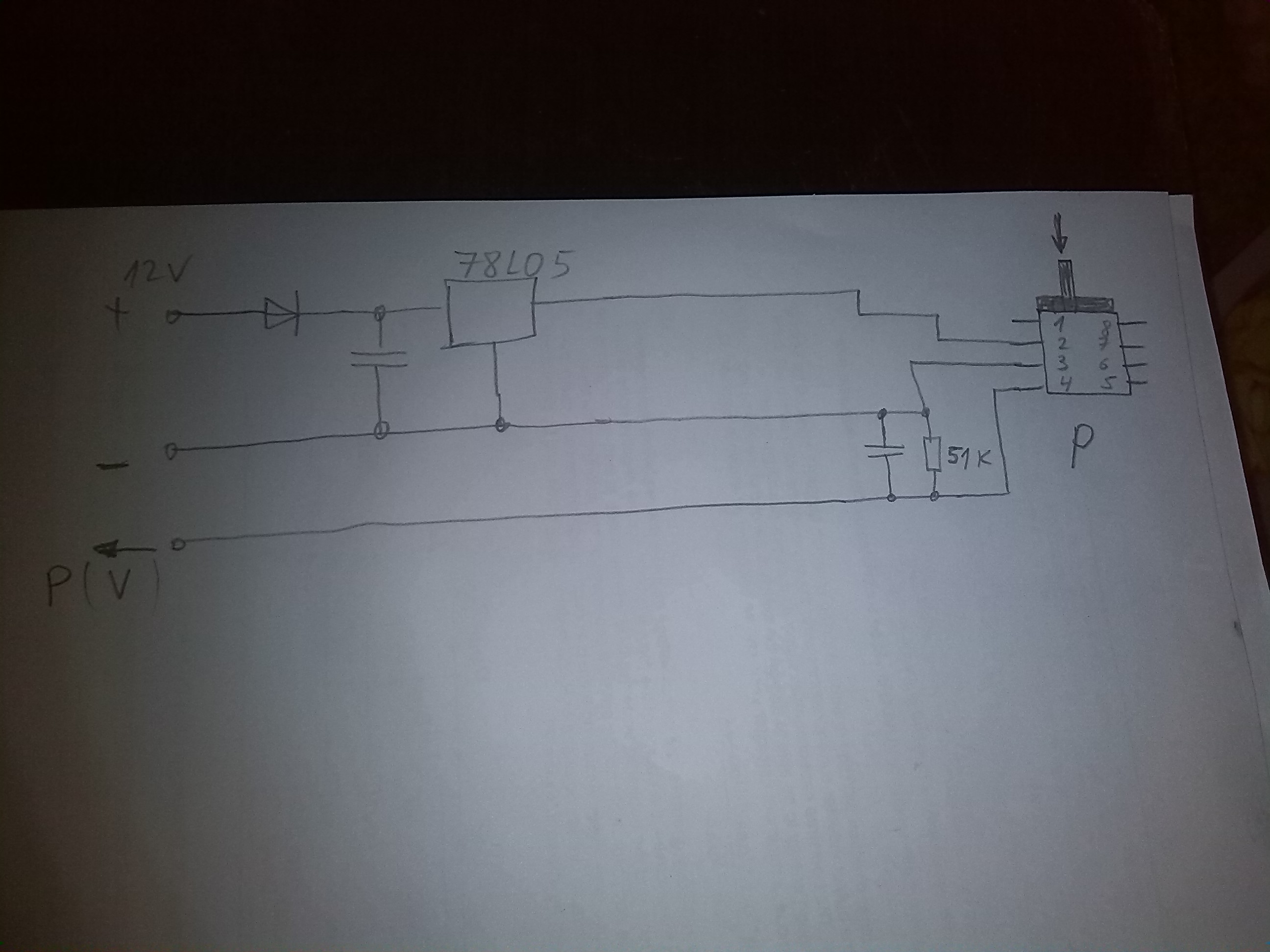

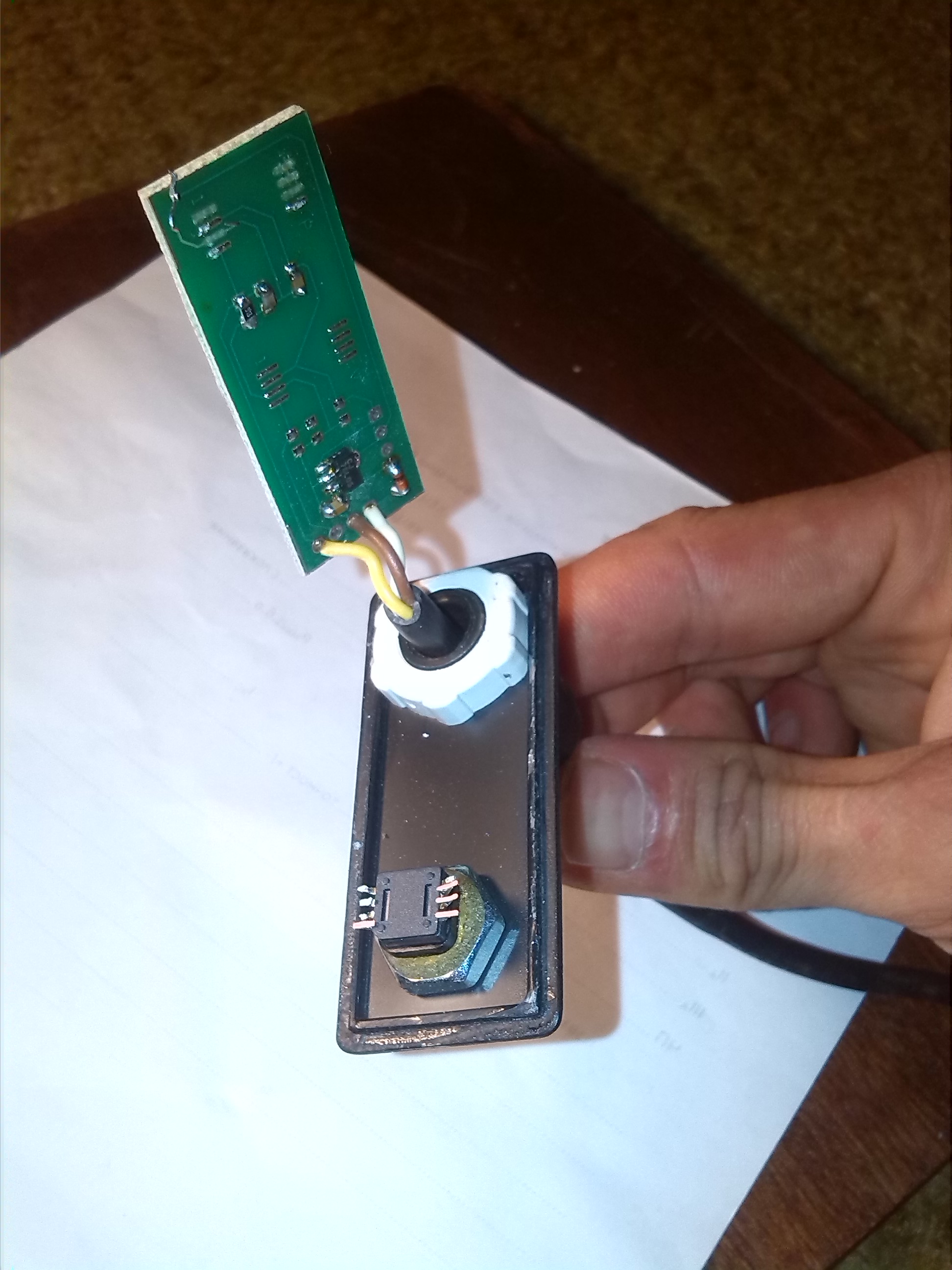

Разчекнах го и вътре проста схема към датчика.

Само незнам аз ли съм го откъртил от платката или това е повредата.
Ще възстановя схемата и е го пробвам дали дава живот.
Въпроса ми е :

Някой има ли идея от къде да се сдобия с подобен сензор, или как се водят тези сензори.
Имам вредвид самия сензор, а не, цялата схема.

Може да опитам да го заместя с нещо друго в този обхат на налягането.

Иначе трябва да се ръсна 60-70 лв за нова цяла кутийка :P



Прикачени файлове:

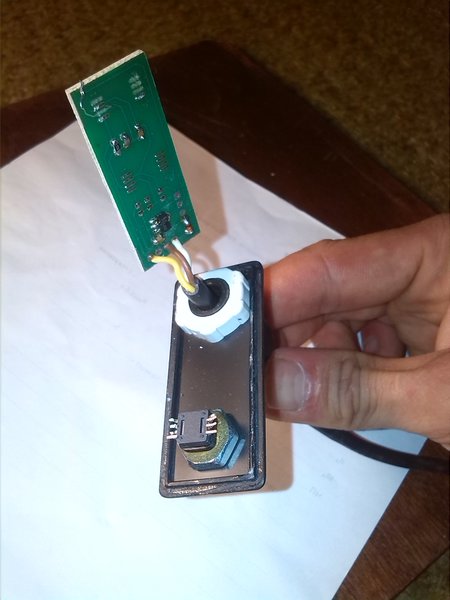

IMG_20190620_134405.jpg [ 619.03 KiB | Прегледано 6306 пъти ]


Прикачени файлове:
IMG_20190620_134310.jpg [ 557.6 KiB | Прегледано 6306 пъти ]


Прикачени файлове:

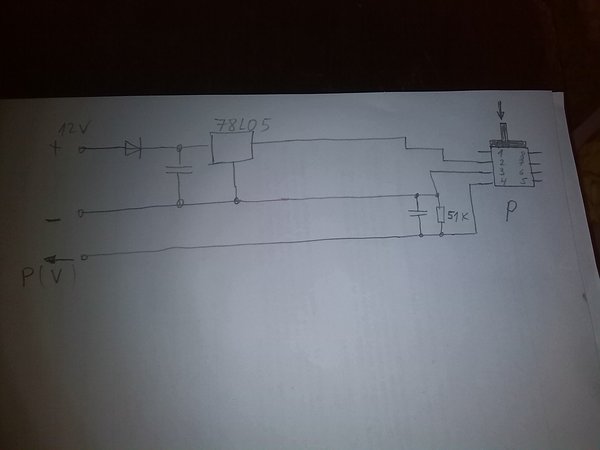

IMG_20190620_135912.jpg [ 497.98 KiB | Прегледано 6306 пъти ]


Чет Юни 20, 2019 1:27 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Нед Яну 01, 2012 7:04 pm
Мнения: 2581
Местоположение: Велико Търново / София
Мнение Re: Датчик за налягане на ГИ
На самата рейка след изпарителя ?
След рейката е смукателният колектор там е MAP. На някои коли слагат MAP за газовата, може би ако колата е дебитомер.
Някой магазин който е за газови уредби. Разбира се имаш и някаква електроника покрай сензора и не се знае какво дава тоя сензор, да не би да е аналогов. Може би платката е повредена ?
п.с. а сега обърнах внимание аналогов е...

_________________
https://github.com/slav4ocom/


Чет Юни 20, 2019 2:07 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Пон Май 12, 2014 10:49 pm
Мнения: 4379
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
Погледни в конфигурацията на газовия компютър, там трябва да е посочен вида на датчика (налягане и обхват на изходния сигнал).

После търси такъв сензор. Примерно този:

https://store.comet.bg/Catalogue/Product/5137/

PS:

Това, че не ти обръща на бензин, когато свърши газта е най-малкият проблем.
Когато не работи този датчик, уредбата не работи коректно, защото тази информация участва при определянето на инжекторните времена.


Чет Юни 20, 2019 5:33 pm
Профил
Ранг: Почетен член
Ранг: Почетен член

Регистриран на: Чет Мар 19, 2009 7:33 pm
Мнения: 779
Мнение Re: Датчик за налягане на ГИ
Благодаря ви за насоките :)

Май не обясних добре къде стой датчика:
Код:
      ---=>Изпарител->рейка-> датчик. ]
                     | | | |
                     1 2 3 4              - (инжектори)


Т.е той стои на рейката, следи налягането преди инжекторите.

Прикачени файлове:

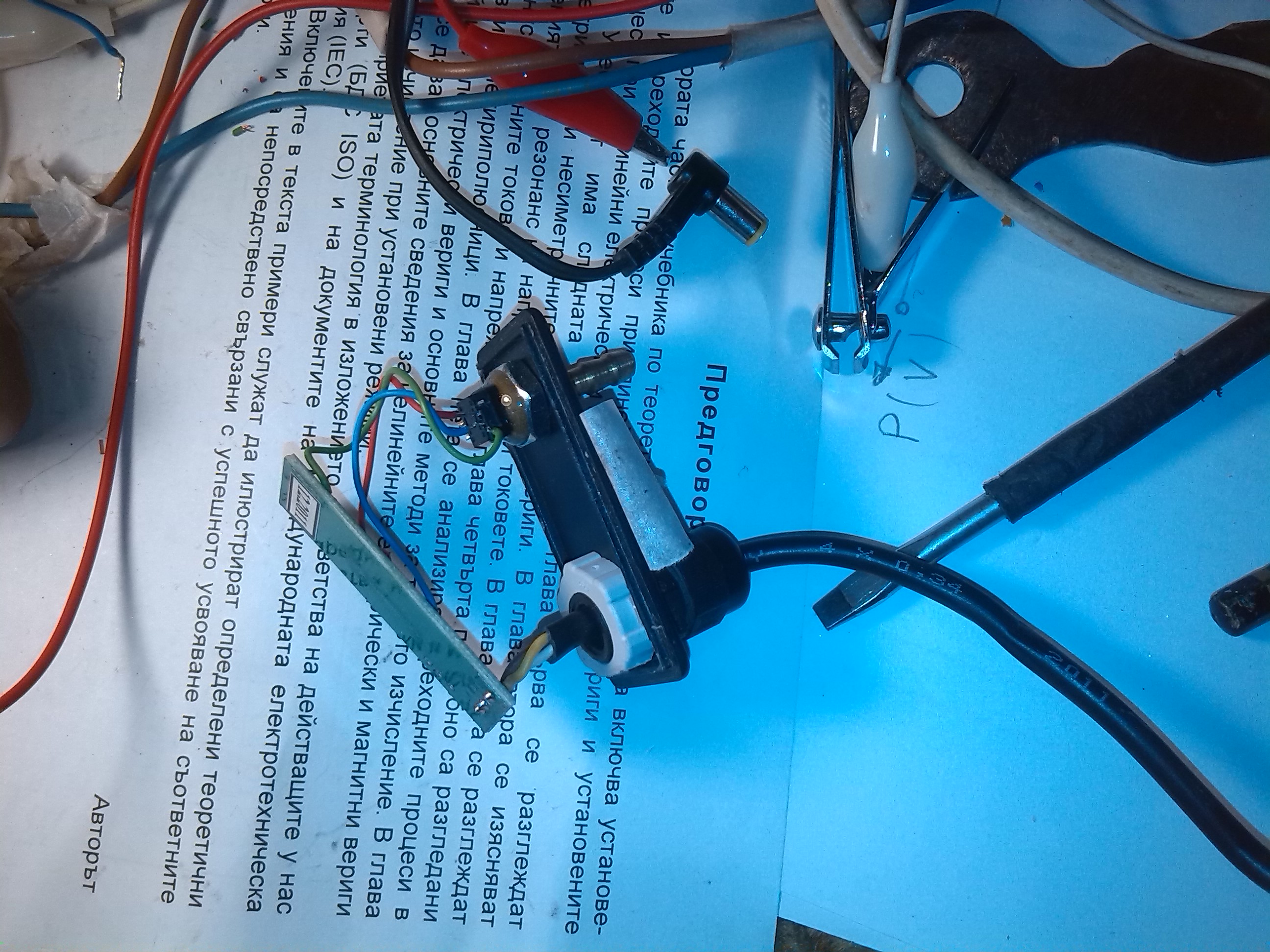

IMG_20190620_164110.jpg [ 1015.07 KiB | Прегледано 6256 пъти ]


Иначе, Слава Богу :) :lol:
разминах се с купуването на нов.
След възстановка на схемата всичко си тръгна и показва налягането.
На изхода при атм. налягане показва 1.17 V, което софтуера за ГИ го отчита като 0 бар-а.
Като пусна газта показва 1.2 ... и нагоре.

Той датчика не работи от доста време, но не съм усетил разлика във мощността или разхода.
Единствено само като превключва от Бензин на Газ има лек "Лаг" , за 1 сек, тъй като компа отчита е е мах. налягане, то все още не е достигнало работното.

Линка от Комет-а също е добро предложение.
Но може и да е този :
Дават го в обхват изх. сигнал 0.5-4.5 V
Прикачени файлове:
LPG Pressure Sensor.pdf [728.53 KiB]
337 пъти


https://korean.alibaba.com/product-deta ... 95797.html


Явно от вибрациите са се скъсали пиновете от платката.
Сегс си спомням че преди време ми го сменаха в сервиза, пак този датчик, но тогава ГИ беше в гаранция още , и съм забравил.


Чет Юни 20, 2019 8:27 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Пон Май 12, 2014 10:49 pm
Мнения: 4379
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
Доколкото знам, болшинството от ГИ, по отношение на контрола на налягането, биват в един от следните 3 варианта:

1 - С диференциарен сензор (P газ и MAP) в един корпус.
2 - С отделни сензори P газ и MAP
3 - Само с P газ (MAP се ползва само при настройката на уредбата и после се маха).

От това следва, че сензорът за P газ играе важна роля.


Чет Юни 20, 2019 8:34 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог
Аватар

Регистриран на: Чет Фев 03, 2005 1:21 am
Мнения: 10573
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
Платката на какво се крепи? Само на датчика?

Редакция:
Монтажът е покъртителен. :lol:


Чет Юни 20, 2019 10:22 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Нед Яну 01, 2012 7:04 pm
Мнения: 2581
Местоположение: Велико Търново / София
Мнение Re: Датчик за налягане на ГИ
lcr - 3 по-скоро датчика P може да махне след настройката.

_________________
https://github.com/slav4ocom/


Чет Юни 20, 2019 10:52 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Пон Май 12, 2014 10:49 pm
Мнения: 4379
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
slav4o.com написа:
lcr - 3 по-скоро датчика P може да махне след настройката.


Може да съществува и такъв вариант, но аз в момента съм с BRC sequent, който работи само с P газ и без MAP.

Теоретично погледнато - важно е да се знае във всеки един момент, какъв е падът на налягане върху инжекторите.
Ако няма сензор P газ, не се сещам, как това може да стане.
Изобщо не може да се разчита на някакво постоянство на този параметър, тъй като той силно се влияе от редица фактори, като състояние на изпарителя, филтри и пр.


Пет Юни 21, 2019 9:46 am
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Нед Яну 01, 2012 7:04 pm
Мнения: 2581
Местоположение: Велико Търново / София
Мнение Re: Датчик за налягане на ГИ
А имаш ли наблюдения колко варира при работа налягането в рейката ? Понеже ми стана интересно, защото си мисля, че поначало изпарител / редуктора има задача да поддържа постоянно налягане в рейката - настройва се веднъж и не се бута. А налягането в колектора се променя постоянно т.е. нужен е MAP , но пък може да се ползва MAP на колата или да се четат данни от ECU :roll:

_________________
https://github.com/slav4ocom/


Пет Юни 21, 2019 4:53 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Пон Май 12, 2014 10:49 pm
Мнения: 4379
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
Изпарителят има вакуумна обратна връзка от всмукателния колектор и на базата на нея променя изходното си налягане за да може по възможност падът на налягане върху дюзите (диференциалното налягане) да се подържа постоянно.

Това, разбира се не винаги е възможно и инжекторните времена пък варират с промяната на диференциалното налягане.

При мен изходното налягане се променя в границите 1,5 - 2,5 Bar. Така диференциалното "стои" на 1,3 Bar. Това при дюзи 2,2 mm. и работен обем 1,8 - атмосферка.


Пет Юни 21, 2019 5:31 pm
Профил
Ранг: Почетен член
Ранг: Почетен член

Регистриран на: Чет Мар 19, 2009 7:33 pm
Мнения: 779
Мнение Re: Датчик за налягане на ГИ
itso.t написа:
Платката на какво се крепи? Само на датчика?

Редакция:
Монтажът е покъртителен. :lol:


ДА!!!
И аз 2 мин го гледах и немога да стопля, къде е закрепена 8O
Уникално произведение, гаражно.
Поне сега го залях със силикон датчика да не мърдат жиците.


Пет Юни 21, 2019 8:03 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Нед Сеп 26, 2004 8:21 pm
Мнения: 27949
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
Е как, ами че то очевидно бе, сензора е запоен за платката, след това е залепен в щуцера, чиста работа, и ако го бяха заляли цялото с любимия на Ицо топъл силикон, грешка нямаше да има, ама явно са нямали :) Нищо не разбирате вие, а я си представете че имаше опора в още една точка, амчи тая пластмаса от топлините разширения знаете ли как мърда, нали щеше да цепне платката на две, тов а ЕнжЕнер го е мислил, не лукова глава като тия тук.


Пет Юни 21, 2019 8:26 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Нед Яну 01, 2012 7:04 pm
Мнения: 2581
Местоположение: Велико Търново / София
Мнение Re: Датчик за налягане на ГИ
Е, че той маркуча едва ли е набит зверски, че да откърти нещо. Вероятно е малко алтав и намазан със съпунче, и после пристегнат със скоба (не със свинска опашка).
lcr. точно така е и на бензина регулатора в рейката държи диференциално 3бара. Там няма датчик никакъв. Но явно изпарителя не е толкова съвършен, гледам разни схеми на ГИ слагат датчик P.

_________________
https://github.com/slav4ocom/


Пет Юни 21, 2019 9:18 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог
Аватар

Регистриран на: Чет Фев 03, 2005 1:21 am
Мнения: 10573
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
amdatlon написа:
ДА!!!
И аз 2 мин го гледах и немога да стопля, къде е закрепена 8O
Уникално произведение, гаражно.
Поне сега го залях със силикон датчика да не мърдат жиците.

Ако ти се занимава - монтирай няколко дистанционни втулки между пластмасовата капачка и платката. Така ще си гарантираш, че занапред няма да имаш проблеми от подобно естество.
Варианти за монтаж много. Пластмасови дистанционни втулки от подходяща пластмаса, залепени към капачката. Платката се разпробива на подходящо място - далеч от писти и чаркове.
Друг вариант - отвори и на платката и на капачката. Така не си ограничен откъм материал от който да са направени втулките.
ToHu написа:
Е как, ами че то очевидно бе, сензора е запоен за платката, след това е залепен в щуцера, чиста работа, и ако го бяха заляли цялото с любимия на Ицо топъл силикон, грешка нямаше да има, ама явно са нямали :) ...

Дарявам за каузата 3 пръчки чина оригиналдъ "топъл силикон", и подходящо канче в което да се разтопи, за да може всичко да се полее качествено. :D


Пет Юни 21, 2019 10:07 pm
Профил
Ранг: Форумен бог
Ранг: Форумен бог

Регистриран на: Пон Май 12, 2014 10:49 pm
Мнения: 4379
Местоположение: София
Мнение Re: Датчик за налягане на ГИ
Щуцерът - бива, но датчикът малко не е помислен. Да му бяха направили тръбичката, като свинска опашка, или някаква опора да го подпира към щуцера.



Пет Юни 21, 2019 10:08 pm
